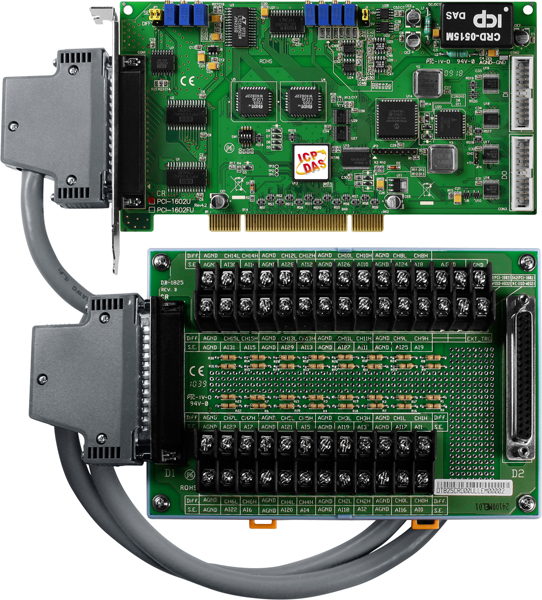

Плата PCI-1602U/S CR PCI-1602U with DB-1825, Includes one CA-3710 D-Sub cable

Артикул: PCI-1602U/S CR
Характеристики
Полное наименование:
—
Плата PCI-1602U/S CR PCI-1602U with DB-1825, Includes one CA-3710 D-Sub cable
Срок гарантии
—
12 мес.
518 120 тенге/шт
Варианты цен
518 120 тенге/шт
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

Плата PCI-1602U/S CR от ICP DAS представляет собой многофункциональное устройство Universal PCI, предназначенное для расширения возможностей ввода-вывода в промышленных системах. Она оснащена 32 каналами аналогового ввода, 2 каналами аналогового вывода, 16 каналами дискретного ввода и 16 каналами дискретного вывода, что делает её универсальным решением для различных задач автоматизации.

Ключевые технические особенности платы включают:

  • Аналоговый ввод: 32 канала с разрешением 16 бит и частотой дискретизации до 100 кГц. Диапазоны входных сигналов: ±1,25 В, ±2,5 В, ±5 В и ±10 В. Входное сопротивление составляет 10 МОм, что обеспечивает высокую точность измерений.
  • Аналоговый вывод: 2 канала с разрешением 12 бит и диапазонами выходных сигналов ±5 В и ±10 В. Скорость изменения выходного сигнала достигает 8,33 В/мкс, что позволяет эффективно управлять процессами в реальном времени.
  • Дискретный ввод/вывод: 16 каналов дискретного ввода и 16 каналов дискретного вывода с частотой отклика 3 МГц. Каналы совместимы с логическими уровнями 5 В/TTL, что обеспечивает гибкость при подключении различных устройств.
  • Счётчик/таймер: 3 канала с максимальным разрешением 16 бит и частотой тактовых импульсов 8 МГц, что позволяет точно измерять интервалы времени и частоту сигналов.
  • Буфер FIFO: Размер 16 384 кБайт обеспечивает эффективное буферизование данных при высокоскоростных измерениях.
  • Электропитание: Потребление тока составляет 300 мА при напряжении +5 В, что соответствует стандартам Universal PCI.
  • Температурные характеристики: Рабочая температура от 0 до +60°C и температурный дрейф нуля ±2 ppm/°C обеспечивают стабильную работу в различных условиях эксплуатации.
  • Габариты: Компактные размеры 188 x 105 x 22 мм позволяют интегрировать плату в ограниченные пространства.

Плата PCI-1602U/S CR предназначена для использования в системах контроля и автоматизации, где требуется высокоточный сбор и обработка данных. Она идеально подходит для применения в промышленной автоматизации, системах мониторинга, испытательных стендах и других областях, где необходима надежная и точная обработка сигналов.

Преимущества платы включают:

  • Высокая точность измерений: Благодаря 16-битному разрешению АЦП и 12-битному разрешению ЦАП, плата обеспечивает точную обработку сигналов.
  • Гибкость подключения: Совместимость с различными уровнями сигналов и наличие множества каналов позволяют интегрировать плату в разнообразные системы.
  • Надежность: Компактные размеры и устойчивость к внешним воздействиям обеспечивают долговечность и стабильную работу устройства.

Плата PCI-1602U/S CR совместима с операционными системами Windows XP/2003/2008/7/8/10 (32/64 бита) и Linux Kernel 2.4.X/2.6.X-4.8.X, что облегчает её интеграцию в существующие системы. В комплект поставки входят сама плата, руководство пользователя и кабель CA-3710 D-Sub, обеспечивающий удобное подключение к внешним устройствам.

Основные характеристики:

ХарактеристикаЗначение
Количество потенциальных каналов аналогового ввода 32
Совместимость каналов 5 В/TTL
Биполярный ввод Да
Частота тактовых импульсов, МГц 8
Размер буфера FIFO, кБайт 16384
Температурный дрейф нуля ±2 ppm/°C
Габаритные размеры, мм 188 x 105 x 22
Потребление тока 300 мА при +5 В
Частота отклика 3 МГц
Количество неизолированных каналов дискретного ввода 16
Количество неизолированных каналов дискретного вывода 16
Частота дискретизации 100 кГц
Количество каналов АЦП 16
32
16/32
Разрешение АЦП 16 бит
Точность АЦП ±0.01% при 25°C, ±10 В
Входное сопротивление 10 МОм
Диапазон входных сигналов по напряжению ±5 В
±10 В
±2.5 В
±1.25 В
Разрешение АЦП, бит 16
Количество каналов ЦАП 2
Разрешение ЦАП 12 бит
Диапазон выходных сигналов по напряжению ±5 В
±10 В
Скорость изменения выходного сигнала 8.33 В/мкс
Точность ЦАП ±0.06% при 25°C, ±10 В
±0.06%
Тип компьютерной шины Universal PCI
Дочерняя плата Да
Количество каналов таймера/счётчика 3
Максимальное разрешение счетчика 16 бит
Эталонные часы Внутренние, 8 МГц
Монтаж В компьютер
Рабочая влажность, % 5 ~ 85, без образования конденсата
Рабочая температура, °C 0 ~ +60
Температура хранения, °C -20 ~ +70
Количество каналов дискретного ввода 16
Напряжение лог. 0 0.8 В макс.
0.4 В макс.
Напряжение лог. 1 2 В мин.
2.4 В мин.
Количество каналов дискретного вывода 16
