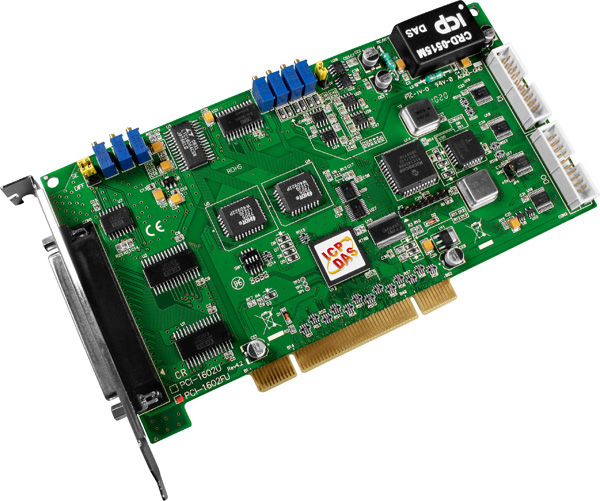

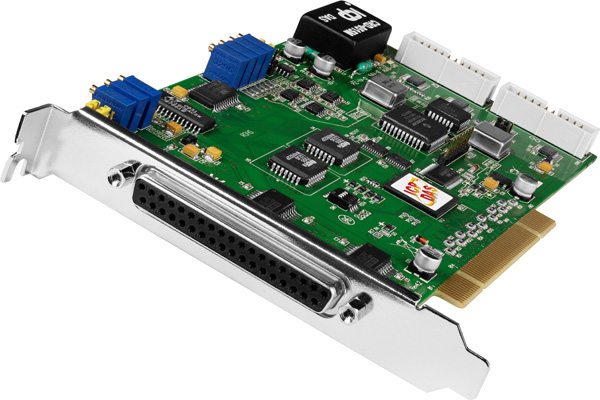

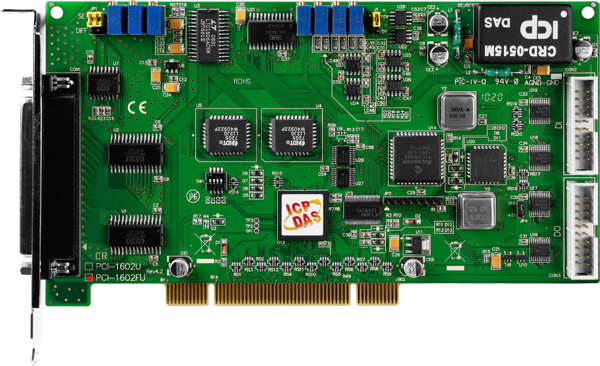

Плата PCI-1602FU CR U-PCI, 32ch, 16-bit, 200 kS/s DAQ Board (8 K word FIFO) Includes one CA-4002 D-S

Артикул: PCI-1602FU CR
Характеристики
Полное наименование:
—
Плата PCI-1602FU CR U-PCI, 32ch, 16-bit, 200 kS/s DAQ Board (8 K word FIFO) Includes one CA-4002 D-Sub connector
Срок гарантии
—
12 мес.
517 029 тенге/шт
Варианты цен
517 029 тенге/шт
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

Плата PCI-1602FU CR от компании ICP DAS представляет собой многофункциональное устройство Universal PCI, предназначенное для высокоточных измерений и управления в промышленных системах. Она оснащена 32 каналами аналогового ввода, 2 каналами аналогового вывода, 16 каналами дискретного ввода и 16 каналами дискретного вывода, что делает её универсальным решением для разнообразных задач автоматизации.

Ключевые технические особенности платы PCI-1602FU CR включают:

  • Аналоговый ввод: 32 потенциальных канала с разрешением 16 бит и диапазоном входных сигналов ±1,25 В, ±2,5 В, ±5 В и ±10 В. Входное сопротивление составляет 10 МОм, что обеспечивает высокую точность измерений.
  • Аналоговый вывод: 2 канала с разрешением 12 бит и диапазоном выходных сигналов ±5 В и ±10 В. Скорость изменения выходного сигнала достигает 8,33 В/мкс, что позволяет эффективно управлять процессами в реальном времени.
  • Дискретный ввод/вывод: 16 неизолированных каналов для ввода и 16 для вывода с совместимостью 5 В/TTL. Частота отклика составляет 3 МГц, что обеспечивает быструю обработку сигналов.
  • Счётчик: 1 канал с максимальным разрешением 16 бит и частотой тактовых импульсов 8 МГц, что позволяет точно измерять временные интервалы.
  • Буфер FIFO: Размер 16 384 кБайт обеспечивает эффективное хранение и передачу данных между устройствами.
  • Температурная стабильность: Температурный дрейф нуля составляет ±2 ppm/°C, что гарантирует стабильность показаний в широком диапазоне температур.
  • Энергопотребление: Плата потребляет 300 мА при 5 В, что делает её энергоэффективной для длительной эксплуатации.
  • Габариты: Компактные размеры 188 x 105 x 22 мм облегчают интеграцию в различные системы.

Плата PCI-1602FU CR находит применение в различных областях промышленности, включая системы контроля и управления технологическими процессами, автоматизацию производственных линий, мониторинг и диагностику оборудования, а также в научных исследованиях, где требуется высокоточная обработка сигналов. Её универсальность и расширенные возможности делают её идеальным выбором для предприятий, стремящихся повысить эффективность и точность своих систем автоматизации.

Преимущества платы PCI-1602FU CR включают:

  • Высокая точность и стабильность измерений, обеспечиваемая 16-битным разрешением АЦП и температурным дрейфом нуля ±2 ppm/°C.
  • Гибкость в настройке входных и выходных сигналов, благодаря широкому диапазону напряжений и возможности выбора между потенциальными и дифференциальными входами.
  • Быстрая обработка сигналов, обеспечиваемая частотой отклика 3 МГц и частотой дискретизации 200 кГц.
  • Энергоэффективность, с потреблением 300 мА при 5 В, что снижает эксплуатационные расходы.
  • Компактные размеры, облегчающие интеграцию в ограниченные пространства.

Плата PCI-1602FU CR совместима с операционными системами Windows XP/2003/2008/7/8/10 (32/64 бита) и Linux Kernel 2.4.X/2.6.X-4.8.X, что обеспечивает гибкость при выборе программного обеспечения. В комплект поставки входят драйверы UniDAQ/SDK, классический драйвер для PCI-1602, а также наборы программ для LabVIEW, что упрощает процесс разработки и интеграции системы. Монтаж устройства осуществляется непосредственно в компьютер через слот Universal PCI, что обеспечивает надежное соединение и высокую скорость передачи данных.

Основные характеристики:

ХарактеристикаЗначение
Количество потенциальных каналов аналогового ввода 32
Совместимость каналов 5 В/TTL
Биполярный ввод Да
Частота тактовых импульсов, МГц 8
Размер буфера FIFO, кБайт 16384
Температурный дрейф нуля +/- 2 ppm/°C
Габаритные размеры, мм 188 x 105 x 22
Потребление тока 300 мА @ 5 В
Частота отклика 3 МГц
Нагрузочная способность выходов Sink: 2.4 мА @ 0.8 В; Source: 0.8 мА @ 2.0 В
Количество неизолированных каналов дискретного ввода 16
Количество неизолированных каналов дискретного вывода 16
Частота дискретизации 200 кГц
Количество каналов АЦП 16
32
Разрешение АЦП 16 бит
Точность АЦП ±0.01% при 25°C, ±10 В
Тип каналов аналогового ввода 32 потенциальных/16 дифференциальных
Входное сопротивление 10 МОм
Диапазон входных сигналов по напряжению ±5 В
±10 В
±2.5 В
±1.25 В
Количество каналов ЦАП 2
Разрешение ЦАП 12 бит
Диапазон выходных сигналов по напряжению ±5 В
±10 В
Нагрузочная способность выхода по току ±5 мА
Скорость изменения выходного сигнала 8.33 В/мкс
Точность ЦАП ±0.06% при 25°C, ±10 В
±0.06%
Тип компьютерной шины Universal PCI
Количество каналов таймера/счётчика 1
Максимальное разрешение счетчика 16 бит
Монтаж В компьютер
Рабочая влажность, % 5 ~ 85, без образования конденсата
Рабочая температура, °C 0 ~ +60
Температура хранения, °C -20 ~ +70
Количество каналов дискретного ввода 16
Напряжение лог. 0 0.8 В макс.
0.4 В макс.
Напряжение лог. 1 2 В мин.
2.4 В мин.
Количество каналов дискретного вывода 16
