Плата PCI-1602FU/S CR от компании ICP DAS представляет собой многофункциональный адаптер Universal PCI, предназначенный для расширения возможностей ввода-вывода в промышленных системах. Она оснащена 32/16 каналами аналогового ввода (АЦП), 2 каналами аналогового вывода (ЦАП), 16 каналами дискретного ввода и 16 каналами дискретного вывода, что делает ее универсальным решением для различных задач автоматизации и контроля.
Ключевые технические особенности платы PCI-1602FU/S CR включают:
- Аналоговый ввод: 32 потенциальных канала с разрешением 16 бит и частотой дискретизации до 200 кГц. Диапазоны входных сигналов: ±1,25 В, ±2,5 В, ±5 В, ±10 В. Программируемое усиление АЦП: 1, 2, 4, 8.
- Аналоговый вывод: 2 канала с разрешением 12 бит и диапазоном выходных сигналов ±5 В и ±10 В. Скорость изменения выходного сигнала: 8,33 В/мкс.
- Дискретный ввод/вывод: 16 неизолированных каналов ввода и 16 неизолированных каналов вывода с совместимостью 5 В/TTL. Частота отклика: 3 МГц.
- Счетчик: 3 канала таймера/счётчика с максимальным разрешением 16 бит и частотой тактовых импульсов 8 МГц.
- Буфер FIFO: Размер 16 384 кБайт для эффективной обработки данных.
- Электропитание: Потребление тока 300 мА при +5 В.
- Температурный дрейф нуля: ±2 ppm/°C, обеспечивающий стабильность показаний в различных температурных условиях.
- Габаритные размеры: 188 x 105 x 22 мм, что позволяет интегрировать плату в стандартные корпуса компьютеров.
- Условия эксплуатации: Рабочая температура от 0 до +60°C, рабочая влажность 5–85% без образования конденсата.
Плата PCI-1602FU/S CR находит применение в различных областях промышленности, включая системы автоматизации, контроль и измерение, а также в научных исследованиях. Ее возможности позволяют решать задачи, связанные с мониторингом и управлением процессами, сбором и анализом данных, а также интеграцией с другими системами автоматизации.
Преимущества использования платы PCI-1602FU/S CR включают:
- Высокая точность и надежность: 16-битное разрешение АЦП и 12-битное разрешение ЦАП обеспечивают точные измерения и управление сигналами.
- Гибкость настройки: Программируемое усиление АЦП и выбор диапазонов входных/выходных сигналов позволяют адаптировать плату под конкретные требования приложения.
- Совместимость: Плата поддерживает стандарт Universal PCI, что обеспечивает ее интеграцию с широким спектром компьютерных систем и периферийных устройств.
- Компактность: Компактные габаритные размеры позволяют устанавливать плату в ограниченные пространства, экономя место в корпусе компьютера.

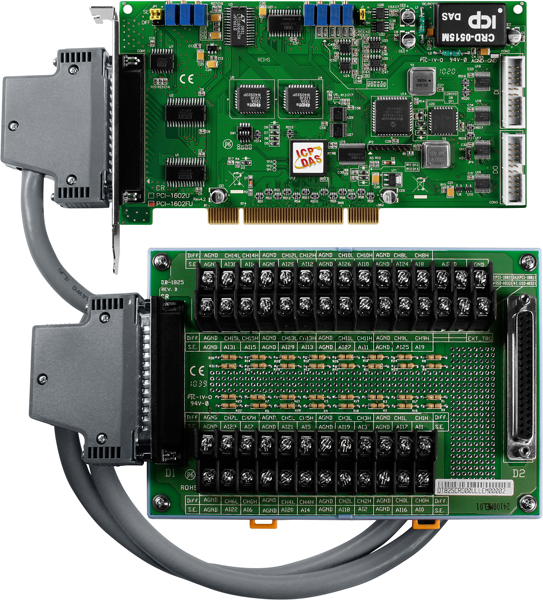

- Простота установки: Плата оснащена разъемом CA-4002x1 и комплектом клеммников DB-1825, что упрощает процесс подключения и монтажа.
В заключение, плата PCI-1602FU/S CR от ICP DAS является эффективным решением для расширения функциональности ввода-вывода в промышленных системах, обеспечивая высокую точность, гибкость настройки и надежность в эксплуатации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Количество потенциальных каналов аналогового ввода | 32 |
| Совместимость каналов | 5 В/TTL |
| Биполярный ввод | Да |
| Частота тактовых импульсов, МГц | 8 |
| Размер буфера FIFO, кБайт | 16384 |
| Программируемое усиление АЦП | 1, 2, 4, 8 |
| Температурный дрейф нуля | ±2 ppm/°C |
| Габаритные размеры, мм | 188 x 105 x 22 |
| Потребление тока | 300 мА при +5 В |
| Частота отклика | 3 МГц |
| Количество неизолированных каналов дискретного ввода | 16 |
| Количество неизолированных каналов дискретного вывода | 16 |
| Частота дискретизации | 200 кГц |
| Количество каналов АЦП | 16 32 16/32 |
| Разрешение АЦП | 16 бит |
| Точность АЦП | ±0.01% при 25°C, ±10 В |
| Диапазон входных сигналов по напряжению | ±5 В ±10 В ±2.5 В ±1.25 В |
| Разрешение АЦП, бит | 16 |
| Количество каналов ЦАП | 2 |
| Разрешение ЦАП | 12 бит |
| Диапазон выходных сигналов по напряжению | ±5 В ±10 В |
| Скорость изменения выходного сигнала | 8.33 В/мкс |
| Точность ЦАП | ±0.06% при 25°C, ±10 В ±0.06% |
| Тип компьютерной шины | Universal PCI |
| Дочерняя плата | Да |
| Количество каналов таймера/счётчика | 3 |
| Максимальное разрешение счетчика | 16 бит |
| Эталонные часы | Внутренние, 8 МГц |
| Монтаж | В компьютер |
| Рабочая влажность, % | 5 ~ 85, без образования конденсата |
| Рабочая температура, °C | 0 ~ +60 |
| Температура хранения, °C | -20 ~ +70 |
| Количество каналов дискретного ввода | 16 |
| Напряжение лог. 0 | 0.8 В макс. 0.4 В макс. |
| Напряжение лог. 1 | 2 В мин. 2.4 В мин. |
| Количество каналов дискретного вывода | 16 |
