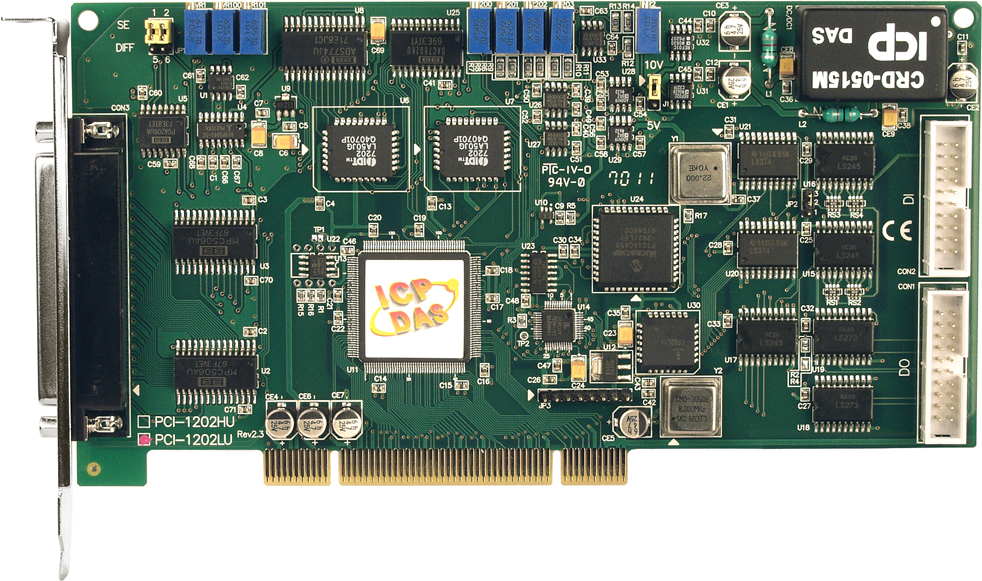

Плата PCI-1202LU CR от компании ICP DAS представляет собой многофункциональное устройство для сбора и обработки данных, предназначенное для установки в слот Universal PCI. Она оснащена 32 каналами аналогового ввода, 2 каналами аналогового вывода, 16 каналами дискретного ввода и 16 каналами дискретного вывода, а также 3 каналами таймера/счётчика.
Ключевые технические особенности платы PCI-1202LU CR включают:
- Аналоговый ввод: 16 каналов с разрешением 12 бит и частотой дискретизации до 110 кГц.
- Аналоговый вывод: 2 канала с разрешением 12 бит и диапазоном выходных сигналов ±10 В.
- Дискретный ввод/вывод: 16 каналов для ввода и 16 каналов для вывода с совместимостью 5 В/TTL.
- Таймер/счётчик: 3 канала с максимальным разрешением 16 бит и частотой тактовых импульсов 8 МГц.
- Буфер FIFO: Размер 2048 кБайт для эффективного хранения данных.
- Усиление АЦП: Программируемое усиление с коэффициентами 0.5, 1, 2, 4 и 8.
- Питание: Потребление тока 300 мА при +5 В.
- Условия эксплуатации: Рабочая температура от 0 до +60 °C и влажность от 5% до 85% без конденсации.
- Габариты: 196 x 105 x 22 мм.
Плата PCI-1202LU CR предназначена для использования в системах контроля и автоматизации, где требуется высокоскоростной сбор и обработка данных с различных датчиков и исполнительных механизмов. Её возможности делают её подходящей для применения в промышленной автоматизации, системах мониторинга, научных исследованиях и других областях, где необходима интеграция аналоговых и цифровых сигналов.
Преимущества платы PCI-1202LU CR включают высокую скорость обработки данных, гибкость в настройке усиления АЦП и широкие возможности для интеграции с различными системами. Её совместимость с 5 В/TTL логикой и программируемое усиление АЦП позволяют адаптировать устройство под специфические требования различных приложений.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Количество потенциальных каналов аналогового ввода | 32 |
| Размер буфера FIFO, кБайт | 2048 |
| Программируемое усиление АЦП | 0.5, 1, 2, 4, 8 |
| Совместимость каналов | 5 В/TTL |
| Биполярный ввод | Да |
| Однополярный ввод | Да |
| Частота тактовых импульсов, МГц | 8 |
| Габаритные размеры, мм | 196 x 105 x 22 |
| Потребление тока | 300 мА @ +5 В |
| Частота отклика | 2.7 МГц |
| Нагрузочная способность выходов | Sink: 2.4 мА @ 0.8 В; Source: 0.8 мА @ 2.0 В |
| Частота дискретизации | 110 кГц |
| Количество каналов АЦП | 16 |
| Разрешение АЦП | 12 бит |
| Количество каналов ЦАП | 2 |
| Разрешение ЦАП | 12 бит |
| Диапазон выходных сигналов по напряжению | ±10 В |
| Тип компьютерной шины | Universal PCI |
| Количество каналов таймера/счётчика | 3 |
| Максимальное разрешение счетчика | 16 бит |
| Монтаж | В компьютер |
| Рабочая влажность, % | 5 ~ 85, без образования конденсата |
| Рабочая температура, °C | 0 ~ +60 |
| Температура хранения, °C | -20 ~ +70 |
| Количество каналов дискретного ввода | 16 |
| Напряжение лог. 0 | 0.8 В макс. 0.4 В макс. |
| Напряжение лог. 1 | 2 В мин. 2.4 В мин. |
| Количество каналов дискретного вывода | 16 |
