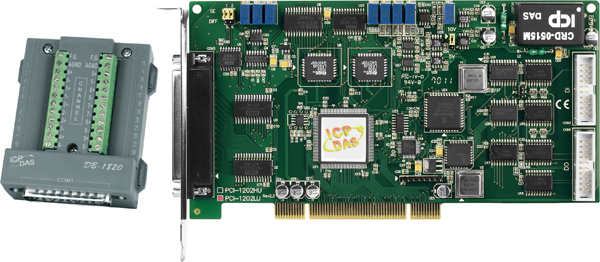

Плата PCI-1202LU/S CR от ICP DAS представляет собой многофункциональное устройство расширения для компьютеров с интерфейсом Universal PCI, предназначенное для высокоскоростного сбора и обработки данных в промышленных приложениях. В комплект поставки входит дочерняя плата DB-1825 и кабель, обеспечивающие удобство подключения и монтажа.
Ключевые технические особенности платы PCI-1202LU/S CR включают:
- Аналоговый ввод: 32 канала с разрядностью 12 бит и частотой выборки 110 кГц, поддерживающие различные диапазоны входных сигналов, включая ±10 В, 0–10 В, ±5 В, 0–5 В и другие.
- Аналоговый вывод: 2 канала с разрядностью 12 бит и диапазоном выходных сигналов ±10 В и ±5 В.
- Цифровой ввод/вывод: 16 каналов дискретного ввода и 16 каналов дискретного вывода с уровнем совместимости 5 В/TTL.
- Таймеры/счетчики: 3 канала с максимальной разрядностью 16 бит и частотой тактовых импульсов 8 МГц.
- Буфер FIFO: 2048 слова, обеспечивающий эффективную обработку данных при высокоскоростном сборе информации.
- Программируемое усиление АЦП: Возможность выбора коэффициента усиления 0.5, 1, 2, 4 или 8 для адаптации к различным уровням входных сигналов.
- Температурный дрейф нуля: ±4 ppm/°C, что гарантирует стабильность показаний в широком диапазоне температур.
- Габаритные размеры: 196 x 105 x 22 мм, что позволяет интегрировать плату в различные системы с ограниченным пространством.
- Потребление тока: 300 мА при +5 В, обеспечивая низкое энергопотребление при высокой производительности.
- Частота отклика: 2.7 МГц, что позволяет эффективно обрабатывать быстрые сигналы.
- Нагрузочная способность выходов: Sink: 2.4 мА при 0.8 В; Source: 0.8 мА при 2 В, обеспечивая совместимость с различными устройствами.
- Входное сопротивление: 10 МОм, что минимизирует влияние на измеряемые сигналы.
Плата PCI-1202LU/S CR предназначена для использования в различных областях промышленности, включая системы автоматизации, контроль и измерение, а также в научных исследованиях, где требуется высокоскоростной сбор и обработка данных. Ее возможности позволяют интегрировать ее в системы с различными требованиями к входным и выходным сигналам, обеспечивая гибкость и адаптивность в решении задач.
Преимущества платы PCI-1202LU/S CR включают:
- Высокая точность и скорость обработки данных, что критично для промышленных приложений.
- Гибкость в настройке входных и выходных сигналов благодаря широкому диапазону поддерживаемых напряжений и программируемому усилению АЦП.
- Надежность и стабильность работы в различных температурных условиях, что обеспечивает долговечность и минимизирует необходимость технического обслуживания.
- Совместимость с различными операционными системами, включая Windows и Linux, а также поддержка популярных сред разработки, таких как LabVIEW, Delphi и другие, что упрощает интеграцию в существующие системы.
Плата PCI-1202LU/S CR от ICP DAS является надежным и эффективным решением для задач, связанных с высокоскоростным сбором и обработкой данных в промышленных и научных приложениях, обеспечивая высокую производительность и гибкость в настройке системы.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Размер буфера FIFO, кБайт | 2048 |
| Количество потенциальных каналов аналогового ввода | 32 |
| Программируемое усиление АЦП | 0.5, 1, 2, 4, 8 |
| Совместимость каналов | 5 В/TTL |
| Биполярный ввод | Да |
| Однополярный ввод | Да |
| Частота тактовых импульсов, МГц | 8 |
| Температурный дрейф нуля | ±4 ppm/°C |
| Габаритные размеры, мм | 196 x 105 x 22 |
| Потребление тока | 300 мА при +5 В |
| Частота отклика | 2.7 МГц |
| Нагрузочная способность выходов | Sink: 2.4 мА при 0.8 В; Source: 0.8 мА при 2 В |
| Количество неизолированных каналов дискретного ввода | 16 |
| Количество неизолированных каналов дискретного вывода | 16 |
| Частота дискретизации | 110 кГц |
| Количество каналов АЦП | 16 32 16/32 |
| Разрешение АЦП | 12 бит |
| Точность АЦП | ±0.1% |
| Входное сопротивление | 10 МОм |
| Диапазон входных сигналов по напряжению | 0 ~ 1.25 В ±0.625 В 0 ~ 10 В 0 ~ 2.5 В ±5 В 0 ~ 5 В ±10 В ±2.5 В ±1.25 В |
| Разрешение АЦП, бит | 12 |
| Количество каналов ЦАП | 2 |
| Разрешение ЦАП | 12 бит |
| Диапазон выходных сигналов по напряжению | ±5 В ±10 В |
| Скорость изменения выходного сигнала | 8.33 В/мкс |
| Точность ЦАП | ±0.06% при 25°C, ±10 В ±0.06% |
| Тип компьютерной шины | Universal PCI |
| Дочерняя плата | Да |
| Количество каналов таймера/счётчика | 3 |
| Максимальное разрешение счетчика | 16 бит |
| Эталонные часы | Внутренние, 8 МГц |
| Монтаж | В компьютер |
| Рабочая влажность, % | 5 ~ 85, без образования конденсата |
| Рабочая температура, °C | 0 ~ +60 |
| Температура хранения, °C | -20 ~ +70 |
| Количество каналов дискретного ввода | 16 |
| Напряжение лог. 0 | 0.8 В макс. 0.4 В макс. |
| Напряжение лог. 1 | 2 В мин. 2.4 В мин. |
| Количество каналов дискретного вывода | 16 |
