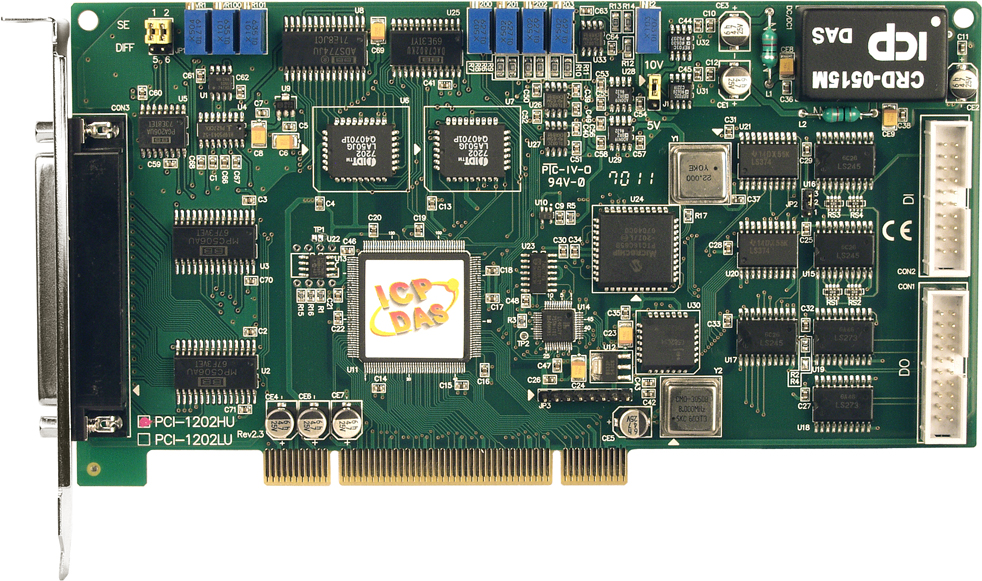

Плата PCI-1202HU CR от компании ICP DAS представляет собой многофункциональную плату расширения для компьютеров с интерфейсом Universal PCI. Она предназначена для высокоточных измерений и управления в промышленных системах автоматизации, обеспечивая надежную интеграцию с различными устройствами и системами.
Ключевые технические особенности платы PCI-1202HU CR включают:
- Аналоговый ввод: 32 канала с разрешением 12 бит и частотой дискретизации до 40 кГц, поддерживающие программируемое усиление (0.5, 1, 5, 10, 50, 100, 500, 1000) для точных измерений в различных диапазонах напряжений.
- Аналоговый вывод: 2 канала с разрешением 12 бит, обеспечивающие выходные сигналы в диапазонах ±5 В и ±10 В, что позволяет точно управлять внешними устройствами.
- Дискретный ввод/вывод: 16 каналов для ввода и 16 для вывода с совместимостью 5 В/TTL, обеспечивая быструю обработку цифровых сигналов.
- Таймеры/счетчики: 3 канала с максимальным разрешением 16 бит и частотой тактовых импульсов 8 МГц, используемые для измерения частоты и импульсных сигналов.
- Буфер FIFO: Размером 2048 кБайт, позволяющий эффективно обрабатывать большие объемы данных без потери информации.
- Эталонные часы: Внутренние, с частотой 8 МГц, обеспечивающие синхронизацию всех операций платы.
- Энергопотребление: 300 мА при +5 В, что соответствует стандартам PCI и обеспечивает совместимость с большинством систем.
- Габаритные размеры: 196 x 105 x 22 мм, что позволяет устанавливать плату в стандартные корпуса компьютеров.
- Рабочая температура: От 0 до +60°C, что делает плату подходящей для эксплуатации в различных промышленных условиях.
Плата PCI-1202HU CR находит применение в различных областях промышленности, включая системы контроля и управления технологическими процессами, автоматизацию производственных линий, мониторинг и диагностику оборудования, а также в научных исследованиях, где требуется высокоточная обработка аналоговых и цифровых сигналов. Ее возможности по интеграции с другими устройствами и системами делают ее универсальным решением для задач сбора и обработки данных в реальном времени.
Преимущества использования платы PCI-1202HU CR включают:
- Высокая точность измерений: Благодаря 12-битному разрешению АЦП и программируемому усилению, плата обеспечивает точные данные в широком диапазоне входных сигналов.
- Гибкость в управлении: Возможность программирования усиления и выбора диапазонов входных и выходных сигналов позволяет адаптировать плату под конкретные задачи.
- Эффективная обработка данных: Большой размер буфера FIFO и высокая частота дискретизации обеспечивают быструю и надежную обработку больших объемов данных.
- Надежность и долговечность: Компактные размеры и широкий диапазон рабочих температур делают плату устойчивой к внешним воздействиям и пригодной для эксплуатации в различных условиях.
Совместимость платы PCI-1202HU CR с различными операционными системами, включая Windows и Linux, а также поддержка популярных языков программирования, таких как C++, Delphi, LabVIEW, VB и VC, обеспечивают легкую интеграцию в существующие системы и ускоряют процесс разработки приложений. Это делает плату идеальным выбором для профессионалов, стремящихся к эффективному решению задач сбора и обработки данных в промышленных приложениях.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Размер буфера FIFO, кБайт | 2048 |
| Количество потенциальных каналов аналогового ввода | 32 |
| Программируемое усиление АЦП | 0.5, 1, 5, 10, 50, 100, 500, 1000 |
| Совместимость каналов | 5 В/TTL |
| Биполярный ввод | Да |
| Однополярный ввод | Да |
| Частота тактовых импульсов, МГц | 8 |
| Температурный дрейф нуля | ±4 ppm/°C |
| Габаритные размеры, мм | 196 x 105 x 22 |
| Потребление тока | 300 мА при +5 В |
| Частота отклика | 2.7 МГц |
| Нагрузочная способность выходов | Sink: 2.4 мА при 0.8 В; Source: 0.8 мА при 2 В |
| Количество неизолированных каналов дискретного ввода | 16 |
| Количество неизолированных каналов дискретного вывода | 16 |
| Частота дискретизации | 40 кГц |
| Количество каналов АЦП | 16 32 16/32 |
| Разрешение АЦП | 12 бит |
| Точность АЦП | ±0.1% |
| Входное сопротивление | 10 МОм |
| Диапазон входных сигналов по напряжению | ±0.5 В ±0.1 В ±0.05 В ±0.01 В ±0.005 В 0 ~ 0.1 В 0 ~ 0.01 В 0 ~ 10 В ±5 В ±10 В ±1 В 0 ~ 1 В |
| Разрешение АЦП, бит | 12 |
| Количество каналов ЦАП | 2 |
| Разрешение ЦАП | 12 бит |
| Диапазон выходных сигналов по напряжению | ±5 В ±10 В |
| Скорость изменения выходного сигнала | 8.33 В/мкс |
| Точность ЦАП | ±0.06% при 25°C, ±10 В ±0.06% |
| Тип компьютерной шины | Universal PCI |
| Количество каналов таймера/счётчика | 3 |
| Максимальное разрешение счетчика | 16 бит |
| Эталонные часы | Внутренние, 8 МГц |
| Монтаж | В компьютер |
| Рабочая влажность, % | 5 ~ 85, без образования конденсата |
| Рабочая температура, °C | 0 ~ +60 |
| Температура хранения, °C | -20 ~ +70 |
| Количество каналов дискретного ввода | 16 |
| Напряжение лог. 0 | 0.8 В макс. 0.4 В макс. |
| Напряжение лог. 1 | 2 В мин. 2.4 В мин. |
| Количество каналов дискретного вывода | 16 |
