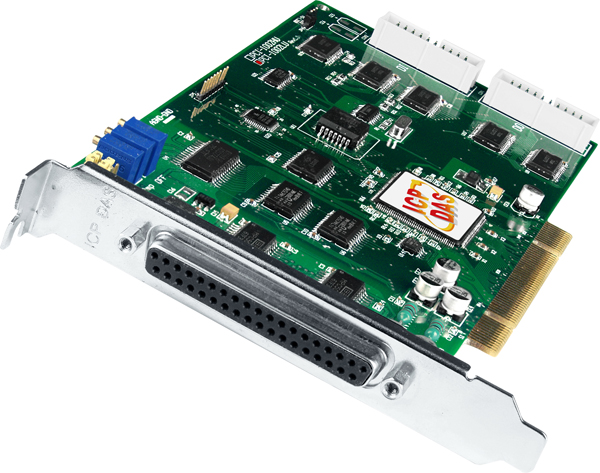

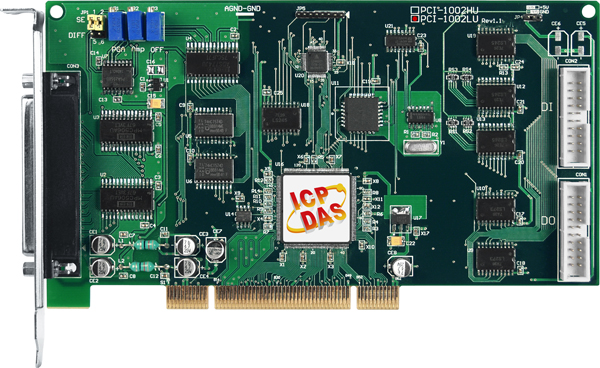

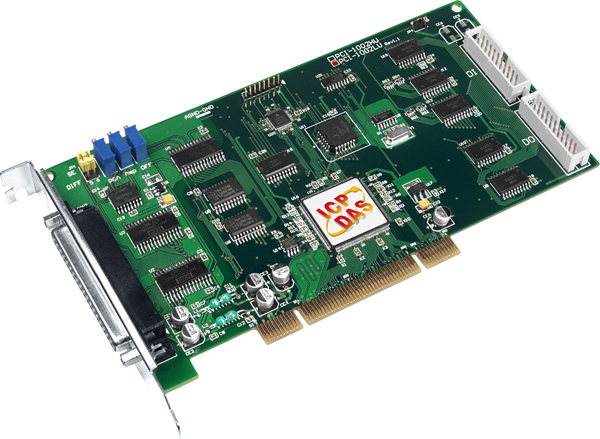

Плата PCI-1002LU CR от компании ICP DAS представляет собой многофункциональное устройство для сбора и обработки данных, предназначенное для установки в слот Universal PCI. Она оснащена 32 каналами аналогового ввода, 16 каналами дискретного ввода и 16 каналами дискретного вывода, а также тремя каналами таймера/счётчика, что делает её универсальным решением для различных задач в области автоматизации и контроля.
Ключевые технические особенности платы PCI-1002LU CR включают:
- Аналоговый ввод: 32 канала с разрешением 12 бит и частотой дискретизации до 110 кГц. Диапазоны входных сигналов: ±1,25 В, ±2,5 В, ±5 В и ±10 В. Программируемое усиление АЦП: 1, 2, 4, 8.
- Дискретный ввод: 16 каналов с частотой отклика 1 МГц. Уровни логических сигналов: лог. 0 — до 0,8 В, лог. 1 — от 2 В.
- Дискретный вывод: 16 каналов с частотой отклика 1 МГц. Уровни логических сигналов: лог. 0 — до 0,4 В, лог. 1 — от 2,4 В.
- Таймер/счётчик: 3 канала с максимальным разрешением 16 бит и частотой тактовых импульсов 4 МГц.
- Электропитание: Потребление тока 960 мА при +5 В.
- Условия эксплуатации: Рабочая температура от 0 до +60°C, влажность от 5% до 85% без конденсации.
- Габариты: 188 x 105 x 22 мм.
Плата PCI-1002LU CR находит применение в различных областях, включая промышленную автоматизацию, системы контроля и управления, а также в научных исследованиях, где требуется высокоточный сбор и обработка данных. Благодаря своей универсальности и широкому диапазону входных сигналов, она идеально подходит для интеграции в системы, требующие надежного и точного измерения аналоговых и цифровых сигналов.
Среди преимуществ платы можно отметить:
- Гибкость конфигурации: Возможность выбора между 16 или 32 каналами аналогового ввода, что позволяет адаптировать устройство под конкретные задачи.
- Программируемое усиление АЦП: Возможность настройки усиления для оптимизации качества сигнала в зависимости от условий эксплуатации.
- Высокая частота дискретизации: Обеспечивает точное и своевременное измерение сигналов, что критично для динамических процессов.
- Широкий диапазон входных сигналов: Поддержка различных уровней напряжения входных сигналов расширяет область применения устройства.
- Надежность и долговечность: Спроектирована для работы в промышленных условиях с повышенными требованиями к надежности и долговечности.
Плата PCI-1002LU CR совместима с операционными системами Windows (XP, 7, Vista) и Linux (ядро 2.6), что обеспечивает гибкость при интеграции в существующие системы. Для разработки приложений доступны драйверы и библиотеки для различных сред программирования, включая VC, VB, Delphi, BCB и LabVIEW, что упрощает процесс разработки и внедрения.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Количество потенциальных каналов аналогового ввода | 32 |
| Программируемое усиление АЦП | 1 , 2 , 4 , 8 |
| Совместимость каналов | 5 В/TTL |
| Биполярный ввод | Да |
| Частота тактовых импульсов, МГц | 4 |
| Однополярный ввод | Да |
| Габаритные размеры, мм | 188 x 105 x 22 |
| Потребление тока | 960 мА при +5 В |
| Частота отклика | 1 МГц |
| Количество неизолированных каналов дискретного ввода | 16 |
| Количество неизолированных каналов дискретного вывода | 16 |
| Частота дискретизации | 110 кГц |
| Количество каналов АЦП | 16 32 16/32 |
| Разрешение АЦП | 12 бит |
| Точность АЦП | ±0.01% при 25°C, ±10 В |
| Диапазон входных сигналов по напряжению | ±5 В ±10 В ±2.5 В ±1.25 В |
| Разрешение АЦП, бит | 12 |
| Тип компьютерной шины | Universal PCI |
| Количество каналов таймера/счётчика | 3 |
| Максимальное разрешение счетчика | 16 бит |
| Эталонные часы | Внутренние, 4 МГц |
| Монтаж | В компьютер |
| Рабочая влажность, % | 5 ~ 85, без образования конденсата |
| Рабочая температура, °C | 0 ~ +60 |
| Температура хранения, °C | -20 ~ +70 |
| Количество каналов дискретного ввода | 16 |
| Напряжение лог. 0 | 0.8 В макс. 0.4 В макс. |
| Напряжение лог. 1 | 2 В мин. 2.4 В мин. |
| Количество каналов дискретного вывода | 16 |
