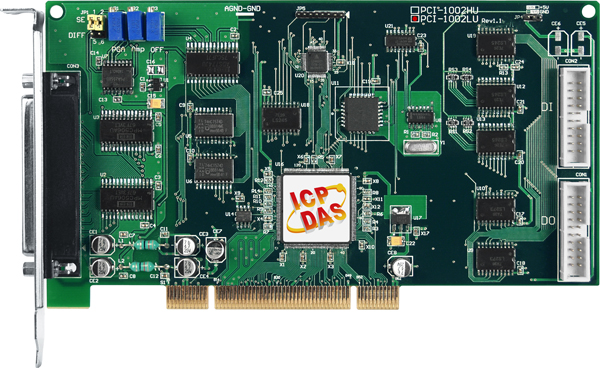

Плата PCI-1002LU/S CR от компании ICP DAS представляет собой многофункциональный адаптер для шины Universal PCI, предназначенный для высокоточных измерений и управления в промышленных системах автоматизации. Устройство оснащено 32 каналами аналогового ввода с разрешением 12 бит и частотой дискретизации до 110 кГц, что обеспечивает высокую точность и скорость обработки сигналов. Программируемое усиление АЦП позволяет выбирать коэффициенты 1, 2, 4 и 8, обеспечивая гибкость в работе с различными уровнями сигналов. Диапазоны входных сигналов по напряжению включают ±1,25 В, ±2,5 В, ±5 В и ±10 В, что расширяет возможности подключения различных датчиков и источников сигналов.
Для цифровых сигналов плата предоставляет 16 каналов дискретного ввода и 16 каналов дискретного вывода. Частота отклика дискретных входов достигает 1 МГц, что позволяет эффективно обрабатывать быстрые сигналы. Напряжение логического уровня "0" на входах составляет до 0,4 В, а логического уровня "1" — от 2 В, что соответствует стандартам 5 В/TTL. Выходные каналы обеспечивают напряжение от 0 до 5 В с максимальным выходным током 0,8 мА. Плата также оснащена тремя каналами таймера/счётчика с максимальным разрешением 16 бит и частотой тактовых импульсов 4 МГц, что расширяет возможности временного контроля и синхронизации в системах автоматизации.
Устройство характеризуется низким температурным дрейфом нуля, составляющим ±4 ppm/°C, что гарантирует стабильность измерений в широком диапазоне температур. Рабочая температура платы составляет от 0 до +60 °C, а температура хранения — от -20 до +70 °C. Габаритные размеры устройства — 188 x 105 x 22 мм, что позволяет интегрировать его в различные промышленные системы с ограниченным пространством. Потребление тока при напряжении +5 В составляет 960 мА, что следует учитывать при проектировании системы питания.
Плата PCI-1002LU/S CR предназначена для использования в системах контроля и автоматизации, где требуется высокоточная обработка аналоговых и цифровых сигналов. Это может включать в себя системы мониторинга и управления технологическими процессами, испытательные стенды, системы сбора данных и другие приложения, требующие надежного и быстрого ввода-вывода сигналов. Совместимость с операционными системами Windows (XP, 7, Vista) и Linux (ядро 2.6) обеспечивает гибкость в выборе программного обеспечения для разработки и эксплуатации системы. Поддержка сред разработки, таких как Visual C++, Visual Basic, Delphi, C++ Builder и LabVIEW, упрощает процесс интеграции и разработки приложений для работы с платой.
Среди преимуществ платы можно отметить высокую точность и скорость обработки сигналов, гибкость в настройке усиления АЦП, широкие диапазоны входных сигналов, а также надежность и стабильность работы в различных температурных условиях. Совместимость с различными операционными системами и средами разработки делает устройство универсальным решением для интеграции в разнообразные промышленные системы автоматизации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Количество потенциальных каналов аналогового ввода | 32 |
| Программируемое усиление АЦП | 1 , 2 , 4 , 8 |
| Совместимость каналов | 5 В/TTL |
| Биполярный ввод | Да |
| Частота тактовых импульсов, МГц | 4 |
| Однополярный ввод | Да |
| Температурный дрейф нуля | ±4 ppm/°C |
| Габаритные размеры, мм | 188 x 105 x 22 |
| Потребление тока | 960 мА при +5 В |
| Частота отклика | 1 МГц |
| Нагрузочная способность выходов | Sink: 2.4 мА при 0.8 В; Source: 0.8 мА при 2 В |
| Количество неизолированных каналов дискретного ввода | 16 |
| Количество неизолированных каналов дискретного вывода | 16 |
| Частота дискретизации | 110 кГц |
| Количество каналов АЦП | 16 32 16/32 |
| Разрешение АЦП | 12 бит |
| Точность АЦП | ±0.01% при 25°C, ±10 В |
| Входное сопротивление | 10 МОм |
| Диапазон входных сигналов по напряжению | ±5 В ±10 В ±2.5 В ±1.25 В |
| Разрешение АЦП, бит | 12 |
| Тип компьютерной шины | Universal PCI |
| Дочерняя плата | Да |
| Количество каналов таймера/счётчика | 3 |
| Максимальное разрешение счетчика | 16 бит |
| Эталонные часы | Внутренние, 4 МГц |
| Монтаж | В компьютер |
| Рабочая влажность, % | 5 ~ 85, без образования конденсата |
| Рабочая температура, °C | 0 ~ +60 |
| Температура хранения, °C | -20 ~ +70 |
| Количество каналов дискретного ввода | 16 |
| Напряжение лог. 0 | 0.8 В макс. 0.4 В макс. |
| Напряжение лог. 1 | 2 В мин. 2.4 В мин. |
| Количество каналов дискретного вывода | 16 |
