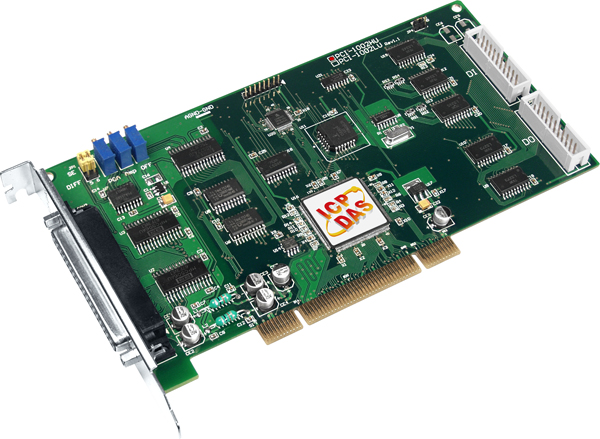

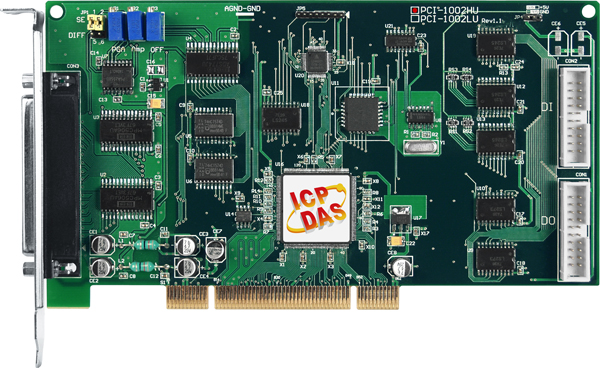

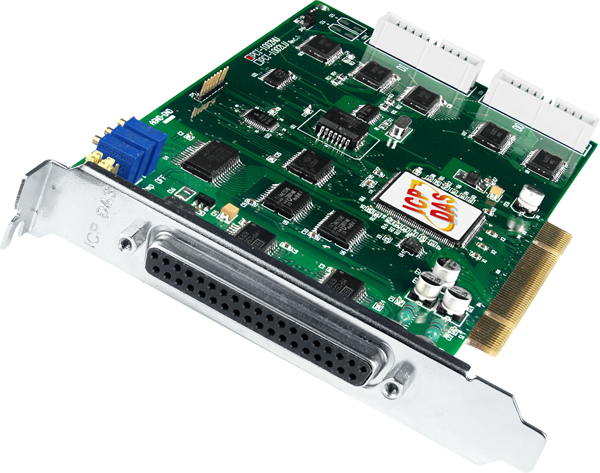

Плата PCI-1002HU CR от компании ICP DAS представляет собой многофункциональное устройство для сбора и обработки данных, предназначенное для установки в слот Universal PCI. Она оснащена 32 каналами аналогового ввода, 16 каналами дискретного ввода и 16 каналами дискретного вывода, а также тремя каналами таймера/счётчика, что делает её универсальным решением для различных задач в области автоматизации и контроля.
Ключевые технические особенности платы PCI-1002HU CR включают:
- Аналоговый ввод: 32 потенциальных канала с программируемым усилением АЦП (1, 10, 100, 1000), разрешением 12 бит и частотой дискретизации 44 кГц. Диапазоны входных сигналов по напряжению: ±0,01 В, ±0,1 В, ±1 В, ±10 В. Входное сопротивление составляет 10 МОм.
- Дискретный ввод/вывод: 16 неизолированных каналов дискретного ввода и 16 неизолированных каналов дискретного вывода. Напряжение логического уровня 1 для входов — минимум 2 В, для выходов — минимум 2,4 В; напряжение логического уровня 0 для входов — максимум 0,8 В, для выходов — максимум 0,4 В. Частота отклика достигает 1 МГц.
- Таймер/счётчик: 3 канала с максимальным разрешением 16 бит и частотой тактовых импульсов 4 МГц. Эталонные часы — внутренние, 4 МГц.
- Электропитание и эксплуатационные условия: Потребление тока — 960 мА при 5 В. Рабочая температура — от 0 до +60 °C, температура хранения — от -20 до +70 °C. Рабочая влажность — от 5 до 85% без образования конденсата.
- Габариты: 167 x 110 x 22 мм.
Плата PCI-1002HU CR находит применение в различных областях промышленности, включая системы автоматизации, контроль и измерение параметров, а также в научных исследованиях. Она обеспечивает высокую точность и надежность при сборе и обработке данных, что делает её идеальным выбором для предприятий, требующих эффективных решений для мониторинга и управления процессами.
Среди преимуществ платы можно отметить:
- Гибкость настройки: Возможность программируемого усиления АЦП позволяет адаптировать устройство под различные уровни сигналов.
- Высокая частота отклика: Обеспечивает быструю обработку сигналов, что важно для динамичных процессов.
- Широкий диапазон рабочих температур: Гарантирует стабильную работу в различных условиях эксплуатации.
- Компактные размеры: Упрощают интеграцию в существующие системы без необходимости значительных изменений в инфраструктуре.
Плата PCI-1002HU CR совместима с операционными системами Windows XP/2003/2008/7/8/10 (32/64 бита) и Linux Kernel 2.4.X/2.6.X-4.8.X, что обеспечивает гибкость при выборе программного обеспечения для интеграции в системы управления и мониторинга. В комплект поставки входят само устройство, краткое руководство пользователя и кабель CA-4002 для подключения внешних устройств.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Количество потенциальных каналов аналогового ввода | 32 |
| Программируемое усиление АЦП | 1, 10, 100, 1000 |
| Совместимость каналов | 5 В/TTL |
| Биполярный ввод | Да |
| Частота тактовых импульсов, МГц | 4 |
| Однополярный ввод | Да |
| Температурный дрейф нуля | ±4 ppm/°C of FSR |
| Разъемы для подключеня устройств ввода/вывода | DB37 "мама" |
| Габаритные размеры, мм | 167 x 110 x 22 |
| Потребление тока | 960 мА @ 5 В |
| Частота отклика | 500 КГц 500 кГц |
| Нагрузочная способность выходов | Sink: 2.4 мА; Source: 0.8 мА |
| Количество неизолированных каналов дискретного ввода | 16 |
| Количество неизолированных каналов дискретного вывода | 16 |
| Частота дискретизации | 44 кГц |
| Количество каналов АЦП | 16 16/32 |
| Разрешение АЦП | 12 бит |
| Точность АЦП | ±0.1% от полного диапазона (25 °С) |
| Тип каналов аналогового ввода | 32 потенциальных/16 дифференциальных |
| Входное сопротивление | 10 МОм |
| Диапазон входных сигналов по напряжению | ±0.1 В ±0.01 В ±10 В ±1 В |
| Разрешение АЦП, бит | 12 |
| Тип компьютерной шины | Universal PCI |
| Количество каналов таймера/счётчика | 3 |
| Максимальное разрешение счетчика | 16 бит |
| Эталонные часы | Внутренние, 4 МГц |
| Монтаж | В компьютер |
| Рабочая влажность, % | 5 ~ 85, без образования конденсата |
| Рабочая температура, °C | 0 ~ +60 |
| Температура хранения, °C | -20 ~ +70 |
| Количество каналов дискретного ввода | 16 |
| Напряжение лог. 0 | 0.8 В макс. 0.4 В макс. |
| Напряжение лог. 1 | 2 В мин. 2.4 В мин. |
| Количество каналов дискретного вывода | 16 |
