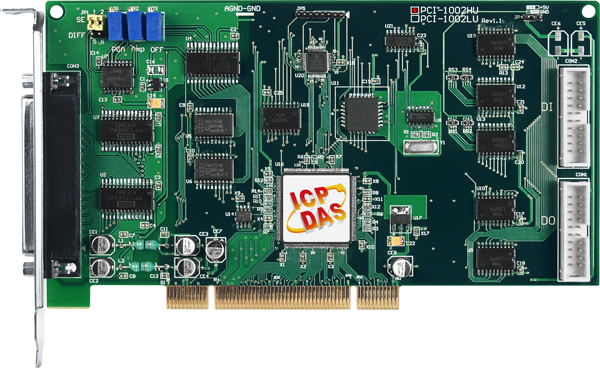

Плата PCI-1002HU/S CR Universal PCI, PCI-1002HU with DB-1825 daughter board , Cable (RoHS)

Артикул: PCI-1002HU/S CR
Характеристики
Полное наименование:
—
Плата PCI-1002HU/S CR Universal PCI, PCI-1002HU with DB-1825 daughter board , Cable (RoHS)
Срок гарантии
—
12 мес.
250 588 тенге/шт
Варианты цен
250 588 тенге/шт
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

Плата PCI-1002HU/S CR от компании ICP DAS представляет собой многофункциональный адаптер Universal PCI, предназначенный для интеграции в промышленные системы автоматизации. В комплект входят основная плата PCI-1002HU и дочерняя плата DB-1825, обеспечивающие расширенные возможности ввода-вывода и таймера/счётчика.

Ключевые технические особенности устройства включают:

  • Аналоговый ввод: 32 канала с разрешением 12 бит и частотой дискретизации до 44 кГц. Возможность программируемого усиления АЦП в диапазоне 1, 10, 100 и 1000 раз, что обеспечивает гибкость при работе с различными уровнями сигналов.
  • Дискретный ввод/вывод: 16 неизолированных каналов для ввода и 16 для вывода, поддерживающих уровни 5 В/TTL. Нагрузочная способность выходов: Sink — 2.4 мА при 0.8 В; Source — 0.8 мА при 2 В.
  • Таймер/счётчик: 3 канала с максимальным разрешением 16 бит и частотой до 4 МГц, что позволяет точно измерять временные интервалы и частоту сигналов.
  • Входное сопротивление: 10 МОм, обеспечивающее минимальное влияние на измеряемые сигналы.
  • Диапазоны входных сигналов: ±0.01 В, ±0.1 В, ±1 В и ±10 В, что позволяет работать с различными уровнями напряжения.
  • Температурный дрейф нуля: ±4 ppm/°C, обеспечивающий стабильность показаний при изменении температуры.
  • Габаритные размеры: 188 x 105 x 22 мм, что позволяет интегрировать плату в стандартные корпуса компьютеров.
  • Потребление тока: 960 мА при +5 В, что соответствует стандартным требованиям для PCI-устройств.
  • Рабочие условия: температура от 0 до +60°C и влажность от 5% до 85% без конденсации, что делает плату подходящей для эксплуатации в различных промышленных средах.

Области применения платы PCI-1002HU/S CR включают системы сбора и обработки данных, автоматизацию технологических процессов, мониторинг и управление оборудованием, а также встраиваемые системы, требующие надежного ввода-вывода и точного измерения сигналов. Целевая аудитория — инженеры, занимающиеся разработкой и обслуживанием промышленных автоматизированных систем, а также компании, предоставляющие решения в области промышленной автоматизации.

Преимущества платы PCI-1002HU/S CR:

  • Гибкость конфигурации: возможность программируемого усиления АЦП и выбор различных диапазонов входных сигналов позволяют адаптировать плату под конкретные задачи.
  • Высокая точность: 12-битное разрешение АЦП и низкий температурный дрейф обеспечивают стабильные и точные измерения в широком диапазоне температур.
  • Надежность: конструкция платы и использование качественных компонентов гарантируют долгосрочную эксплуатацию в промышленных условиях.
  • Совместимость: стандартный интерфейс Universal PCI обеспечивает легкую интеграцию с большинством современных компьютеров и промышленных систем.

Плата PCI-1002HU/S CR является надежным и эффективным решением для задач ввода-вывода и измерения в промышленных приложениях, обеспечивая высокую производительность и точность при работе с различными сигналами.

Основные характеристики:

ХарактеристикаЗначение
Количество потенциальных каналов аналогового ввода 32
Программируемое усиление АЦП 1, 10, 100, 1000
Совместимость каналов 5 В/TTL
Биполярный ввод Да
Частота тактовых импульсов, МГц 4
Однополярный ввод Да
Температурный дрейф нуля ±4 ppm/°C
Габаритные размеры, мм 188 x 105 x 22
Потребление тока 960 мА при +5 В
Частота отклика 1 МГц
Нагрузочная способность выходов Sink: 2.4 мА при 0.8 В; Source: 0.8 мА при 2 В
Количество неизолированных каналов дискретного ввода 16
Количество неизолированных каналов дискретного вывода 16
Частота дискретизации 44 кГц
Количество каналов АЦП 16
32
16/32
Разрешение АЦП 12 бит
Точность АЦП ±0.01% при 25°C, ±10 В
Входное сопротивление 10 МОм
Диапазон входных сигналов по напряжению ±0.1 В
±0.01 В
±10 В
±1 В
Разрешение АЦП, бит 12
Тип компьютерной шины Universal PCI
Дочерняя плата Да
Количество каналов таймера/счётчика 3
Максимальное разрешение счетчика 16 бит
Эталонные часы Внутренние, 4 МГц
Монтаж В компьютер
Рабочая влажность, % 5 ~ 85, без образования конденсата
Рабочая температура, °C 0 ~ +60
Температура хранения, °C -20 ~ +70
Количество каналов дискретного ввода 16
Напряжение лог. 0 0.8 В макс.
0.4 В макс.
Напряжение лог. 1 2 В мин.
2.4 В мин.
Количество каналов дискретного вывода 16
