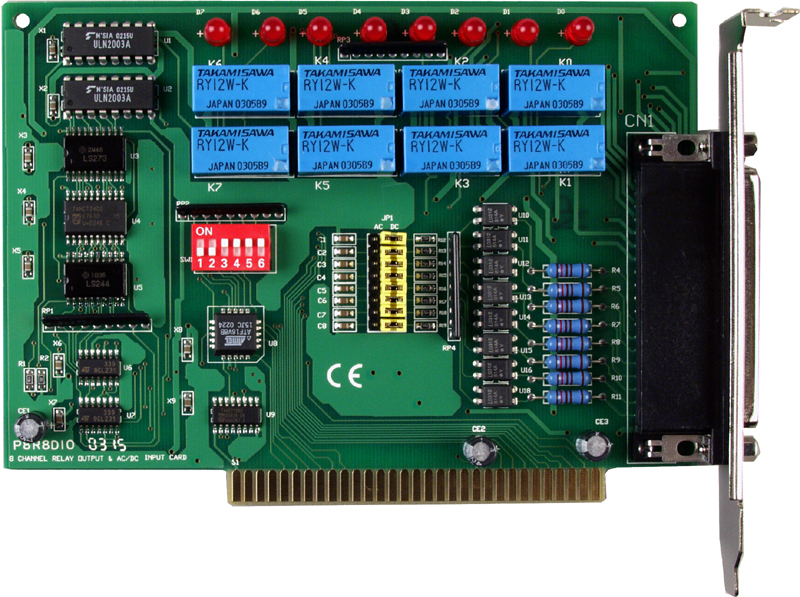

Плата P8R8DIO CR Isolated 8 DI & 8 relay output

Плата P8R8DIO CR от ICP DAS представляет собой ISA-совместимую плату расширения, оснащенную 8 изолированными цифровыми входами и 8 релейными выходами. Это решение предназначено для интеграции в системы автоматизации, требующие надежного ввода и вывода сигналов с гальванической изоляцией.

**Ключевые технические особенности:**

• Цифровые входы: 8 каналов с оптической изоляцией, поддерживающие входное напряжение от 5 до 24 В (постоянного или переменного тока) и частотный диапазон от 50 Гц до 1 кГц. Входное сопротивление составляет 1,2 кОм, обеспечивая быструю реакцию без фильтрации (до 45 кГц) и с фильтрацией (до 50 Гц). Изоляция между каналами и землей достигает 5000 В.
• Релейные выходы: 8 каналов, включая 4 реле с нормально разомкнутыми контактами (SPDT) и 4 реле с однонаправленными контактами (SPST). Нагрузочная способность реле составляет 0,3 А при 120 В (переменный ток) и 1 А при 30 В (постоянный ток). Время срабатывания и восстановления реле — 5 мс. Электрический ресурс реле — более 100 000 циклов при 1 А и 30 В (резистивная нагрузка).
• Питание и монтаж: Плата потребляет 160 мА при 5 В и 150 мА при 12 В. Габаритные размеры — 150 x 97 x 22 мм. Устанавливается в слот ISA на материнской плате компьютера.
• Условия эксплуатации: Рабочая температура от 0 до +60 °C, температура хранения от -20 до +70 °C. Рабочая влажность — 5–85% без конденсации.

**Области применения и целевая аудитория:**

Плата P8R8DIO CR предназначена для использования в различных сферах, включая:

• Автоматизацию производственных процессов;
• Тестирование продукции;
• Лабораторную автоматизацию;
• Системы контроля безопасности.

Она идеально подходит для предприятий, требующих надежного ввода и вывода сигналов с гальванической изоляцией, обеспечивая защиту от помех и повышая надежность работы системы.

**Преимущества и совместимость:**

• Гальваническая изоляция: Защищает систему от электрических помех и повышает надежность работы оборудования.
• Универсальность: Поддержка различных типов входных и выходных сигналов делает плату совместимой с широким спектром устройств и систем.
• Программное обеспечение: В комплект входят библиотеки DLL и OCX для Windows, а также драйверы для Linux и DOS, что облегчает интеграцию в существующие системы.
• Компактность: Компактные размеры платы позволяют устанавливать ее в ограниченных пространствах, экономя место в корпусе компьютера.

Плата P8R8DIO CR от ICP DAS является надежным и эффективным решением для задач ввода-вывода в системах автоматизации, обеспечивая высокую степень изоляции и совместимость с различным оборудованием.
