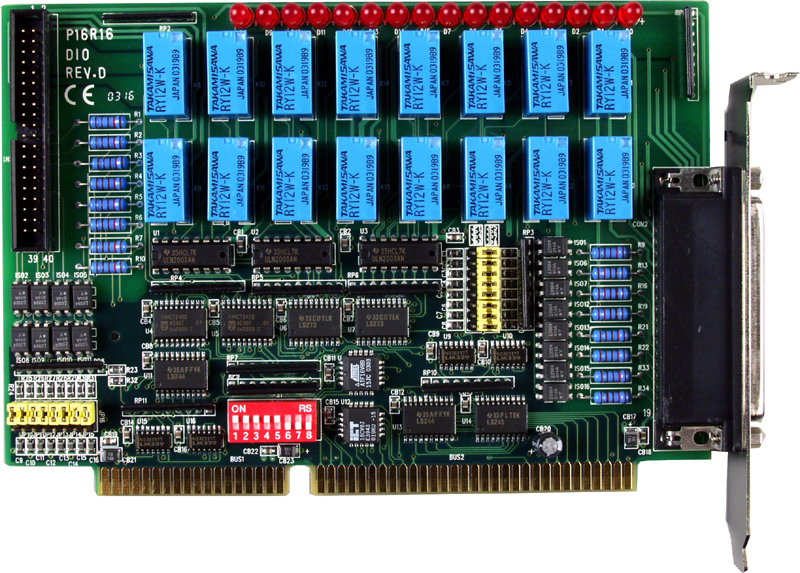

Плата P16R16DIO CR Isolated 16 DI & 16 relay output

Артикул: P16R16DIO CR
Характеристики
Полное наименование:
—
Плата P16R16DIO CR Isolated 16 DI & 16 relay output
Срок гарантии
—
12 мес.
102 205 тенге/шт
Варианты цен
102 205 тенге/шт
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

Плата P16R16DIO CR от ICP DAS представляет собой интерфейсную плату с 16 изолированными цифровыми входами и 16 релейными выходами, предназначенную для применения в системах управления и мониторинга. Устройство устанавливается в слот ISA и обеспечивает надежную изоляцию сигналов, что повышает устойчивость системы к помехам и защищает оборудование от возможных повреждений.

Ключевые технические особенности платы включают:

  • 16 изолированных цифровых входов с опторазвязкой, обеспечивающей изоляцию до 5000 В между каналами и землей, что предотвращает влияние высоковольтных сигналов на систему.
  • 16 релейных выходов (8 SPDT и 8 SPST), способных переключать нагрузки до 0,3 А при 120 В переменного тока и до 1 А при 30 В постоянного тока, что позволяет управлять различными внешними устройствами.
  • Высокая скорость отклика входов: без фильтра — до 45 кГц, с фильтром — до 0,05 кГц, что обеспечивает точное и своевременное реагирование на изменения сигналов.
  • Низкое потребление энергии: 200 мА при +5 В и 260 мА при +12 В, что способствует экономии энергии в системе.
  • Широкий диапазон рабочих температур: от 0 до +60 °C, что делает плату подходящей для эксплуатации в различных климатических условиях.
  • Компактные габариты: 175 x 121 x 22 мм, позволяющие эффективно использовать пространство в корпусе компьютера.

Плата P16R16DIO CR находит применение в различных областях, включая:

  • Автоматизацию производственных процессов, где требуется надежный сбор и обработка сигналов от различных датчиков и исполнительных механизмов.
  • Тестирование продукции, обеспечивая точный контроль и управление испытательным оборудованием.
  • Лабораторную автоматизацию, позволяя интегрировать различные приборы и системы в единую управляющую сеть.
  • Системы безопасности, где необходима быстрая реакция на изменения состояния охраняемых объектов.

Преимущества платы P16R16DIO CR включают:

  • Высокую степень изоляции, обеспечивающую защиту от электрических помех и повышающих надежность системы.
  • Гибкость в подключении, благодаря совместимости с различными типами сигналов и возможностью фильтрации входных сигналов.
  • Удобство монтажа, благодаря стандартному форм-фактору ISA и совместимости с разъемами серии 725.
  • Надежность, подтвержденную высокой механической и электрической износостойкостью реле, рассчитанных на 100 000 циклов переключений.

Плата P16R16DIO CR является эффективным решением для интеграции в системы автоматизации, требующие надежного ввода и вывода сигналов с изоляцией, обеспечивая высокую производительность и долговечность в эксплуатации.

Основные характеристики:

ХарактеристикаЗначение
Частота отклика С фильтром: 0.05 кГц; Без фильтра: 0.045 МГц
Количество каналов релейного вывода 16
Габаритные размеры, мм 175 x 121 x 22
Потребление тока 200 мА @ +5 В; 260 мА @ +12 В
Тип компьютерной шины ISA
Монтаж В компьютер
Рабочая влажность, % 5 ~ 85, без образования конденсата
Рабочая температура, °C 0 ~ +60
Температура хранения, °C -20 ~ +70
Количество каналов дискретного ввода 16
Входное сопротивление 1.2 кОм
Напряжение изоляции, В 5000 В (опторазвязка)
Напряжение лог. 0 0 ~ 1 В пост.
Напряжение лог. 1 5 ~ 24 В пост.
Сопротивление изоляции 100 МОм
Время восстановления 5 мс
Механическая износостойкость 100000 переключений
Электрическая износостойкость 100000 переключений
Нагрузочная способность реле 0.3 А @ 120 В пост./пер.; 1 А @ 30 В пост.
Время переключения реле 5 мс
Тип каналов релейного вывода 8 SPDT, 8 SPST
