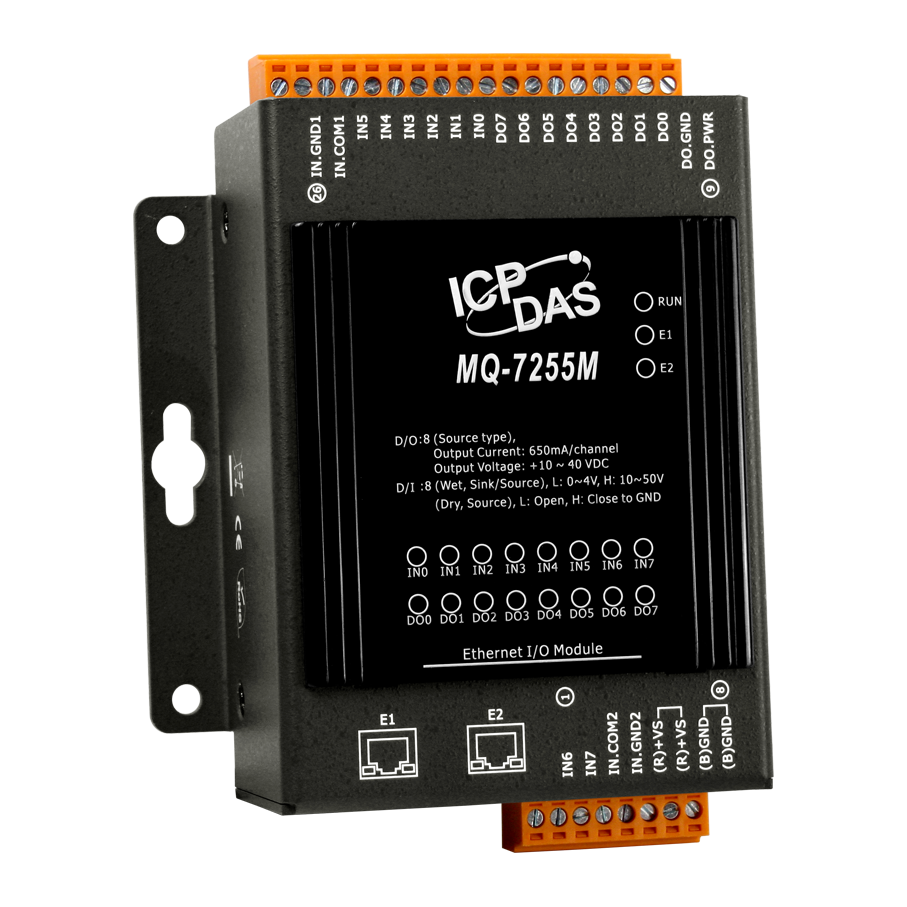

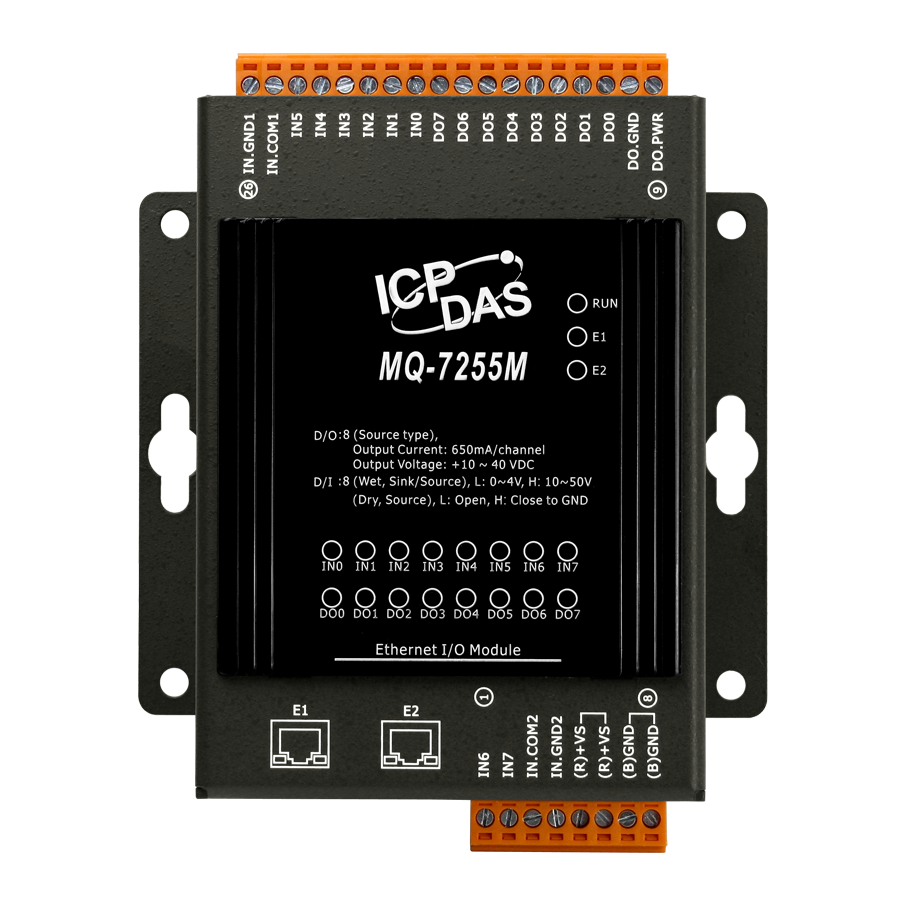

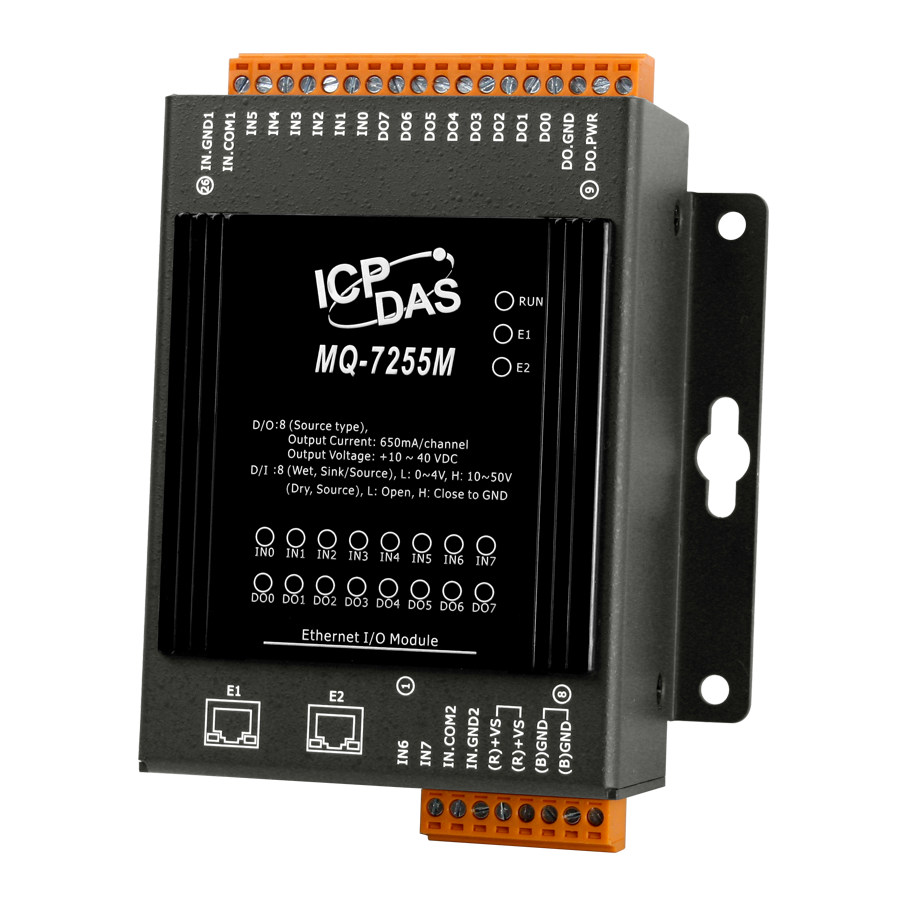

Модуль MQ-7255M CR MQTT I/O Module with 2-port Ethernet Switch, with 8-ch DI and 8-ch DO (RoHS)

Модуль ввода-вывода ICP DAS MQ-7255M CR предназначен для интеграции в системы автоматизации, обеспечивая эффективный мониторинг и управление промышленными процессами через протокол MQTT. Оснащён двумя портами Ethernet, он поддерживает стандарты IEEE 802.3u и IEEE 802.3ab, обеспечивая надёжную передачу данных на скорости до 100 Мбит/с.

Устройство оснащено восемью цифровыми входами, поддерживающими как сухие, так и влажные контакты. Входное сопротивление каждого канала составляет 10 кОм, что гарантирует высокую чувствительность и точность при приёме сигналов. Напряжение включения для влажных контактов варьируется от +10 В до +50 В постоянного тока, а напряжение выключения не превышает +4 В. Эффективная дистанция передачи сигналов достигает 500 метров, что расширяет возможности применения модуля в различных промышленных условиях.

Восьмиканальные цифровые выходы модуля реализованы в виде изолированных открытых коллекторов с максимальной нагрузкой 650 мА на канал при температуре 25°C. Напряжение нагрузки варьируется от +10 В до +40 В постоянного тока. Модуль оснащён защитой от перенапряжений до 47 В и от коротких замыканий, что повышает его надёжность в эксплуатации.

Модуль поддерживает протокол MQTT версии 3.1.1, что обеспечивает совместимость с современными платформами автоматизации и облачными сервисами. Встроенный веб-сервер и веб-интерфейс позволяют удалённо настраивать и мониторить устройство, упрощая процесс интеграции в существующие системы. Два порта Ethernet с функцией встроенного коммутатора позволяют организовать сетевую маршрутизацию или подключение к нескольким сетевым сегментам, повышая гибкость и масштабируемость системы.

Модуль функционирует при рабочем напряжении от 12 до 48 В постоянного тока и потребляет не более 3,9 Вт. Он оснащён защитой от неверной полярности, что предотвращает повреждения при неправильном подключении. Рабочий диапазон температур составляет от -25°C до +75°C, а влажность — от 10% до 90% без конденсации, что позволяет использовать устройство в различных климатических условиях. Корпус из металла обеспечивает прочность и долговечность, а габаритные размеры 120 x 97 x 42 мм позволяют легко интегрировать модуль в существующие системы.

Модуль ICP DAS MQ-7255M CR идеально подходит для применения в областях автоматизации зданий, промышленного оборудования, машинной автоматизации, удалённого обслуживания и диагностики, а также в испытательном оборудовании. Его возможности по интеграции с различными системами и протоколами делают его универсальным решением для широкого спектра промышленных приложений.
