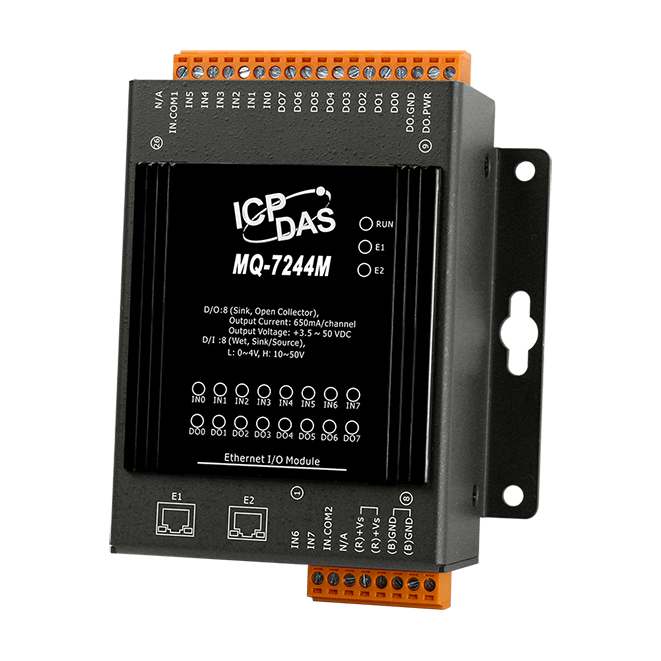

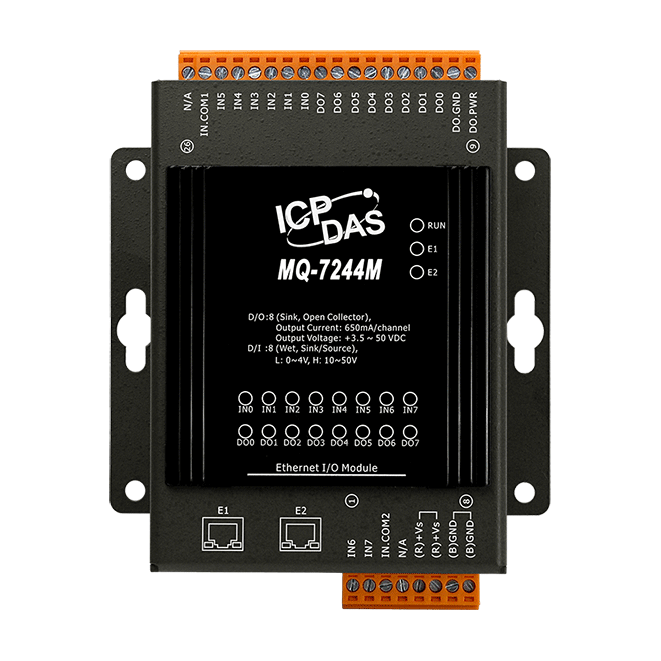

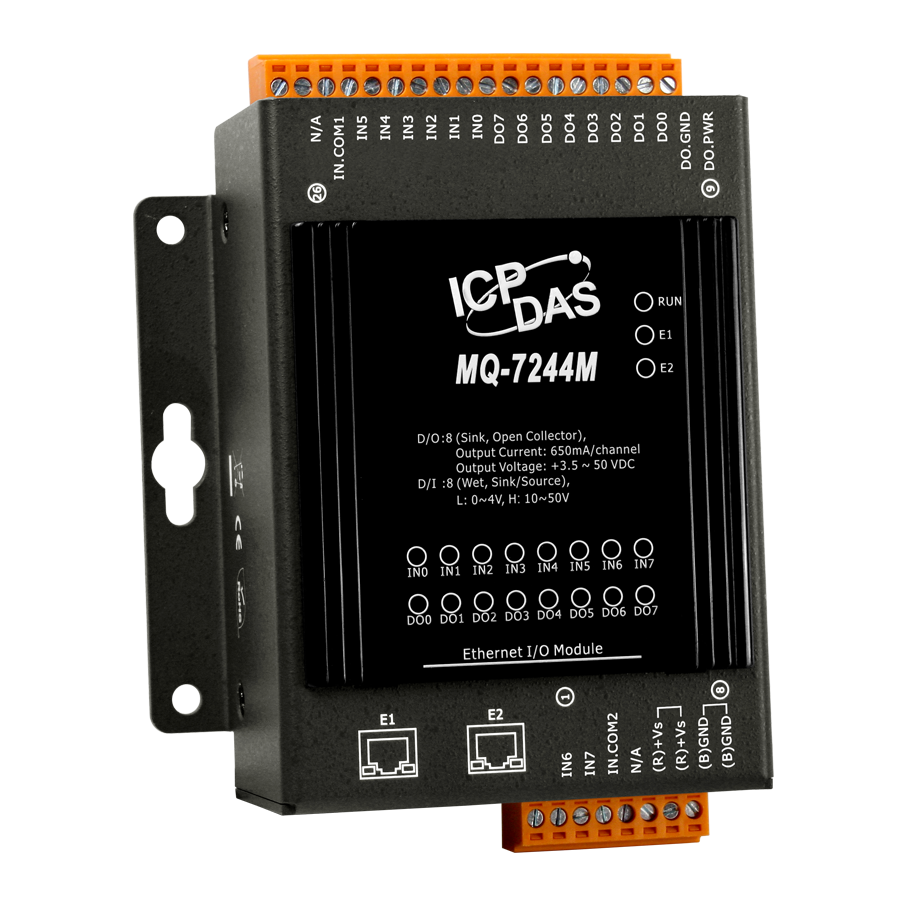

Модуль ICP DAS MQ-7244M — это промышленное устройство ввода-вывода, предназначенное для интеграции в системы промышленного интернета вещей (IIoT). Он оснащён 8 каналами дискретного ввода (DI) и 8 каналами дискретного вывода (DO), поддерживает протоколы Modbus TCP и MQTT, а также включает встроенный 2-портовый Ethernet-коммутатор для упрощения подключения и расширения сети.
Ключевые технические особенности MQ-7244M включают:
- Дискретный ввод: 8 каналов с мокрым контактом, поддерживающих входное напряжение от 10 до 50 В постоянного тока и обеспечивающих входное сопротивление 10 кОм.
- Дискретный вывод: 8 каналов с открытым коллектором, способных коммутировать нагрузки до 650 мА при выходном напряжении от 3,5 до 50 В постоянного тока.
- Сетевые интерфейсы: 2 порта Ethernet 10/100 Base T(X) с разъёмами RJ45, встроенный коммутатор для упрощения подключения устройств в цепочку.
- Протоколы связи: Поддержка Modbus TCP и MQTT для обеспечения гибкости в интеграции с различными системами управления и мониторинга.
- Защита: Изоляция от перенапряжений до 1500 В, защита от электростатических разрядов (ESD) до ±4 кВ для каждого канала и ±8 кВ для случайной точки, защита от быстрых переходных процессов (EFT) до ±4 кВ для линии питания.
- Условия эксплуатации: Рабочая температура от -25 до +75 °C, рабочая влажность от 10 до 90% без конденсации, защита от неверной полярности.
- Энергопотребление: Потребление тока 3,3 Вт при рабочем напряжении от 12 до 48 В постоянного тока.
- Габариты: Размеры 120 x 97 x 42 мм, материал корпуса — металл, обеспечивающий дополнительную защиту и надёжность устройства.
Области применения MQ-7244M включают системы автоматизации зданий, мониторинг и управление промышленными процессами, а также интеграцию в решения для умных городов. Благодаря поддержке MQTT и Modbus TCP, модуль легко интегрируется с различными системами SCADA, PLC и другими устройствами промышленной автоматизации, обеспечивая надёжную и эффективную передачу данных.
Преимущества MQ-7244M заключаются в его компактных размерах, широком диапазоне рабочих температур и влажности, а также в наличии встроенного коммутатора, что упрощает монтаж и расширение сети. Защищённость от перенапряжений и электростатических разрядов повышает надёжность устройства в промышленных условиях. Возможность программной настройки значений при подаче питания и безопасных значений при сбоях питания обеспечивает гибкость в управлении цифровыми выходами.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 120 x 97 x 42 |
| Потребление тока | 3.3 Вт |
| Индикаторы ввода/вывода | Есть |
| Сторожевой таймер | Есть |
| Входное сопротивление | 10 кОм |
| Количество каналов дискретного ввода | 8 |
| Тип каналов дискретного ввода | Мокрый контакт |
| Защита от перенапряжения | +70 В пост. 60 В пост. |
| Напряжение в открытом состоянии | Мокрый контакт: +10 ~ 50 В пост. |
| Напряжение в закрытом состоянии | Мокрый контакт: +4 В пост.макс. |
| Тип подключения каналов дискретного ввода | Sink/Source |
| Материал корпуса | Металл |
| Индикаторы Ethernet-портов | Есть |
| Системные индикаторы | Есть |
| Защита от неверной полярности | Есть |
| Рабочее напряжение | 12 ~ 48 В пост. |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +80 |
| Напряжение изоляции, В | 1500 В |
| Порты Ethernet | 2 x Ethernet 10/100 Base T(X) (разъем RJ45), встроенный коммутатор |
| Протоколы Ethernet | Modbus TCP MQTT |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для линии питания |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Web-интерфейс | Есть |
| Встроенный web-сервер | Есть |
| Количество каналов дискретного вывода | 8 |
| Тип каналов дискретного вывода | Открытый коллектор Тип 'открытый коллектор' |
| Максимальная нагрузка на канал | 650 мА |
| Установка значения при подаче питания | Есть, настраивается программно |
| Установка безопасного значения | Есть, настраивается программно |
| Защита от короткого замыкания | Есть |
| Защита от перегрузки | 1.4 A |
| Напряжение нагрузки | +3.5 ~ +50 В пост. |
| Тип подключения каналов дискретного вывода | Sink |
| Монтаж | На DIN-рейку настенный |
| Тип устройства | Модуль дискретного ввода Модуль дискретного вывода |
| Тип каналов | Дискретный ввод Дискретный вывод |
