Модуль управления движением MN-SERVO-YSV CR от компании ICP DAS предназначен для расширения возможностей распределённого управления движением в системах Motionnet. Этот модуль обеспечивает управление одной осью и оснащён пружинными клеммами для удобства подключения.
Ключевые технические особенности MN-SERVO-YSV CR включают:
- Скорость передачи данных: до 20 Мбит/с, что обеспечивает быструю и надёжную коммуникацию между компонентами системы.
- Частота импульсного выхода: до 6,6 МГц, позволяющая точно контролировать движение оси.
- Поддержка до 64 осей на одной линии: возможность масштабирования системы в зависимости от потребностей предприятия.
- Функции интерполяции: многоканальная линейная и двухосевая круговая интерполяция для сложных траекторий движения.
- Кривые ускорения/замедления: поддержка S-образных и трапециевидных кривых для плавного изменения скорости.
- Вводы механических переключателей: LMT+, LMT-, HOME, SD, EMG для обеспечения безопасности и точности позиционирования.
- Интерфейс I/O серво-двигателя: входы INP, ALM, RDY; выходы SVON, ALMRST, ERC для интеграции с различными серво-двигателями.
- Режимы пульсации: CW/CCW; OUT/DIR для гибкости в управлении движением.
- Триггер сравнения позиций: 5 В TTL или 24 В открытый коллектор для точного контроля позиций.
Модуль MN-SERVO-YSV CR предназначен для использования в автоматизированных системах управления движением, где требуется высокая точность и надёжность. Он идеально подходит для интеграции в производственные линии, роботизированные комплексы и другие промышленные приложения, где необходимо управление одной осью с возможностью расширения системы до 64 осей.
Преимущества MN-SERVO-YSV CR включают:
- Удобство подключения: пружинные клеммы обеспечивают быстрый и надёжный монтаж без необходимости использования дополнительных терминальных плат.
- Высокая скорость передачи данных: до 20 Мбит/с для эффективной работы системы.
- Гибкость в управлении: поддержка различных кривых ускорения/замедления и режимов пульсации для адаптации к специфическим требованиям приложений.
- Надёжность: трёхуровневая изоляция для защиты от помех и обеспечения стабильной работы.

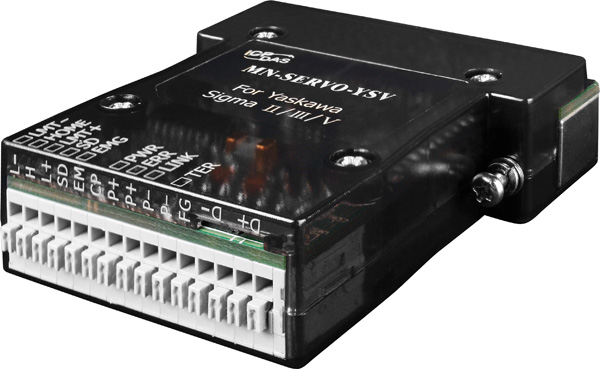

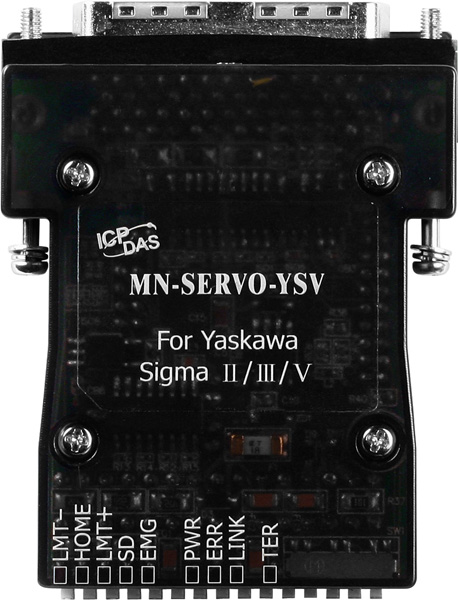

Модуль MN-SERVO-YSV CR совместим с серво-двигателями Yaskawa серии Sigma II/III/V, что позволяет интегрировать его в существующие системы с минимальными усилиями. Его использование способствует повышению эффективности и надёжности автоматизированных процессов на предприятии.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Разъем | Пружинные клеммы |
| Светодиодные индикаторы | Передача данных, Механические переключатели, Питание, Терминальный резистор |
| Рабочая влажность, % | 10 ~ 85, без образования конденсата |
| Рабочая температура, °C | 0 ~ +60 |
| Температура хранения, °C | -20 ~ +80 |
| Разрешение счетчика/энкодера, бит | 28 |
| Режим энкодера | CW/CCW Фазы A/B |
| Разрешение | 28 бит (Энкодер/Импулсьный выход) |
| Кривая скорости | S-образная, Трапецевидная |
| Вводы механических переключателей | LMT+, LMT-, HOME, SD, EMG |
| Интерфейс I/O серво-двигателя | Input: INP, ALM, RDY; Output: SVON, ALMRST, ERC |
| Выходные пульсации | 6.5 МГц макс. |
| Режим пульсации | CW/CCW; OUT/DIR |
| Триггер сравнения позиций | 5 В ТТЛ или 24 В Открытый коллектор |
| Скорость передачи данных | 2.5 ~ 20 Мб/с |
