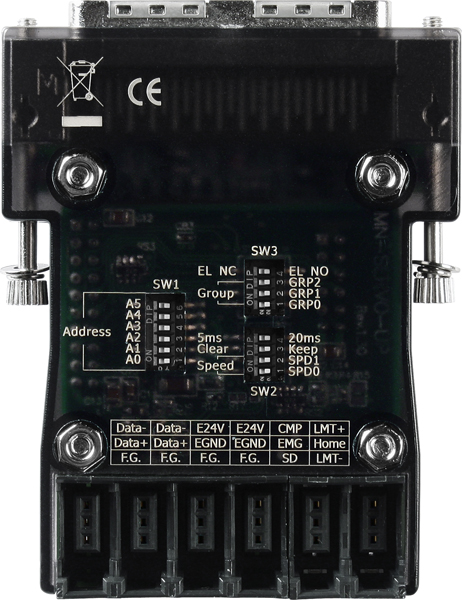

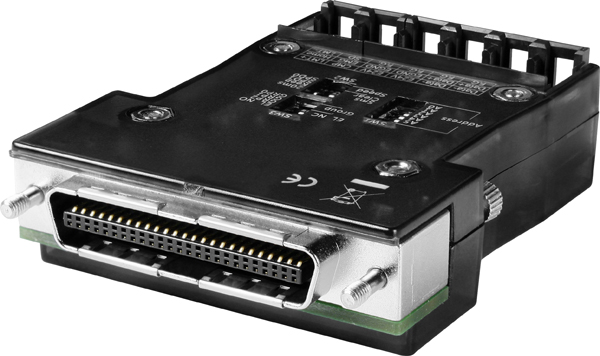

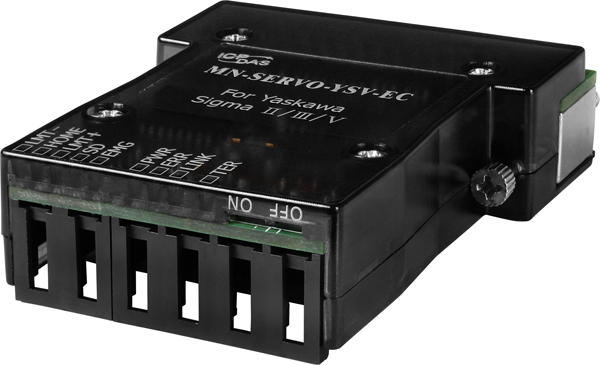

Модуль MN-SERVO-YSV-EC CR Distributed Motionnet Single-axis Motion Control Modules with e-CON Mini-C

Артикул: MN-SERVO-YSV-EC CR
Характеристики
Полное наименование:
—
Модуль MN-SERVO-YSV-EC CR Distributed Motionnet Single-axis Motion Control Modules with e-CON Mini-Clamp connector for Yaskawa Sigma II/III/V (RoHS)
Срок гарантии
—
12 мес.
166 148 тенге/шт
Варианты цен
166 148 тенге/шт
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

Модуль MN-SERVO-YSV-EC CR от ICP DAS предназначен для расширения возможностей распределенного управления движением в системах Motionnet. Этот одноканальный модуль управления движением оснащен разъемом e-CON Mini-Clamp, обеспечивая надежное и удобное подключение к сервоприводам Yaskawa серии Sigma II/III/V.

Ключевые технические особенности модуля включают:

  • Скорость передачи данных: до 20 Мбит/с, что обеспечивает быструю и эффективную коммуникацию между компонентами системы.
  • Частота импульсного выхода: до 6,6 МГц, позволяющая точно контролировать движение и позиционирование.
  • Поддержка до 64 осей на одной линии: возможность масштабирования системы для управления большим количеством осей без значительных затрат на дополнительное оборудование.
  • Функции интерполяции: линейная интерполяция для нескольких осей и круговая интерполяция для двух осей, обеспечивая плавное и точное движение.
  • Кривые ускорения/замедления: S-образные и трапециевидные, позволяющие оптимизировать динамику движения и снизить механические нагрузки.
  • Возможность изменения скорости и позиции в реальном времени: гибкость в управлении процессами без необходимости остановки системы.
  • Вводы механических переключателей: LMT+, LMT-, HOME, SD, EMG для обеспечения безопасности и точности позиционирования.
  • Интерфейс I/O для сервопривода: входы INP, ALM, RDY и выходы SVON, ALMRST, ERC для интеграции с различными системами управления.
  • Триггер сравнения позиций: 5 В TTL или 24 В открытый коллектор для гибкости в подключении внешних устройств.

Модуль MN-SERVO-YSV-EC CR идеально подходит для применения в высокоинтегрированных автоматизированных системах, где требуется точное и надежное управление движением. Он обеспечивает эффективное расширение возможностей управления движением в распределенных системах, снижая сложность проводки и повышая общую надежность системы.

Среди преимуществ модуля можно отметить:

  • Трехуровневая изоляция: для питания, коммуникации и I/O, обеспечивающая лучшую защиту от помех и повышающая надежность работы системы.
  • Удобство монтажа: разъем e-CON Mini-Clamp упрощает процесс подключения и снижает вероятность ошибок при монтаже.
  • Широкий диапазон рабочих температур: от 0 до +60 °C, что позволяет использовать модуль в различных производственных условиях.
  • Совместимость с различными сервоприводами: поддержка моделей Yaskawa Sigma II/III/V, обеспечивая гибкость при выборе компонентов системы.

Модуль MN-SERVO-YSV-EC CR от ICP DAS представляет собой надежное и эффективное решение для расширения возможностей управления движением в распределенных системах, обеспечивая высокую производительность и гибкость при интеграции с различными компонентами автоматизированных систем.

Основные характеристики:

ХарактеристикаЗначение
Разъем e-CON (защелка)
Светодиодные индикаторы Передача данных, Механические переключатели, Питание, Терминальный резистор
Рабочая влажность, % 10 ~ 85, без образования конденсата
Рабочая температура, °C 0 ~ +60
Температура хранения, °C -20 ~ +80
Разрешение счетчика/энкодера, бит 28
Режим энкодера CW/CCW
Фазы A/B
Разрешение 28 бит (Энкодер/Импулсьный выход)
Кривая скорости S-образная, Трапецевидная
Вводы механических переключателей LMT+, LMT-, HOME, SD, EMG
Интерфейс I/O серво-двигателя Input: INP, ALM, RDY; Output: SVON, ALMRST, ERC
Выходные пульсации 6.5 МГц макс.
Режим пульсации CW/CCW; OUT/DIR
Триггер сравнения позиций 5 В ТТЛ или 24 В Открытый коллектор
Скорость передачи данных 2.5 ~ 20 Мб/с
