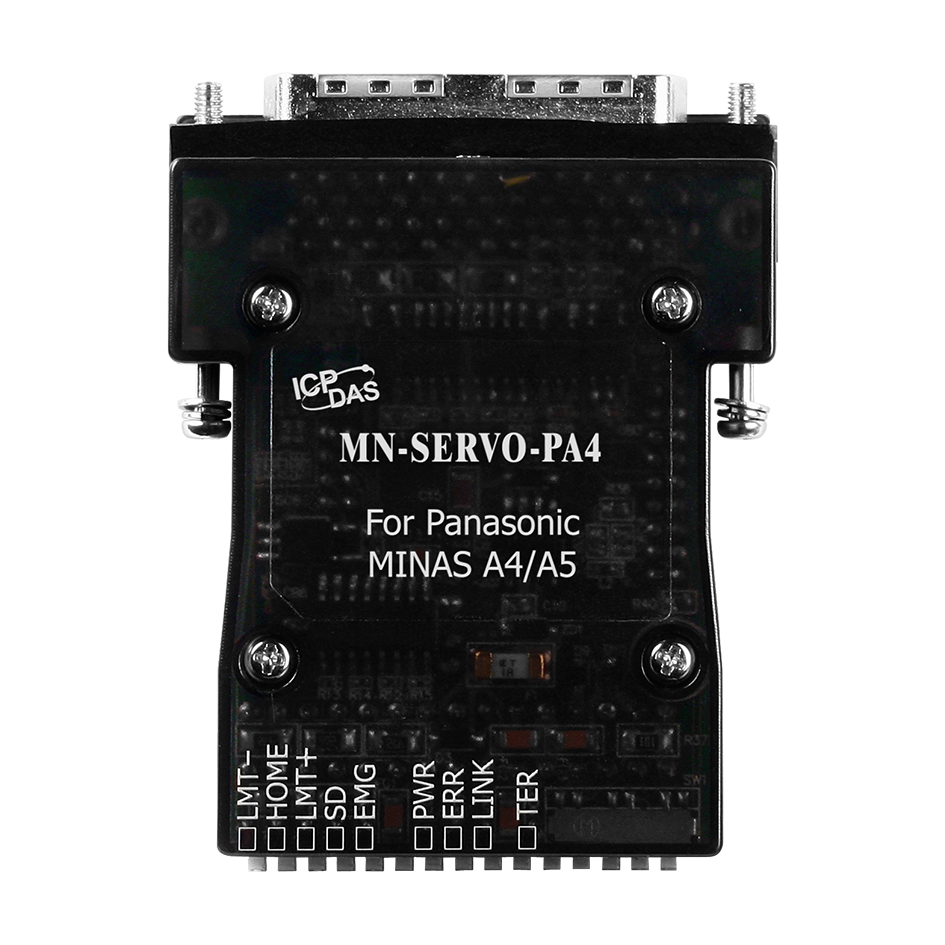

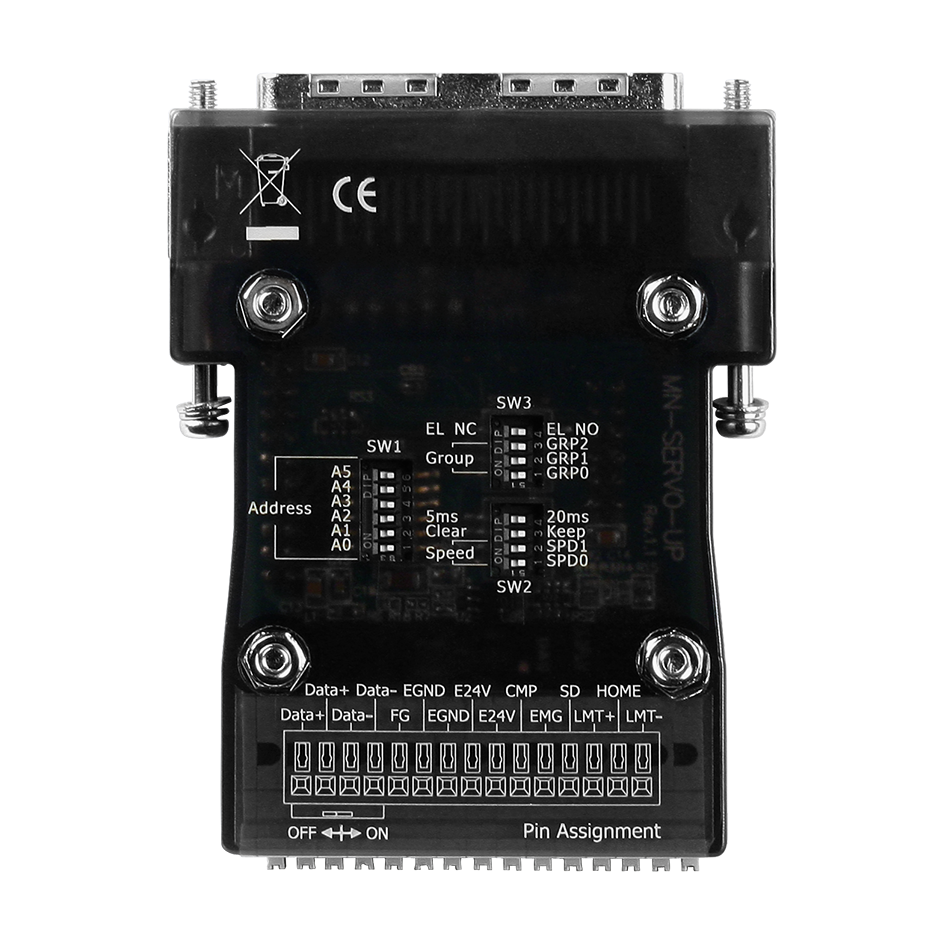

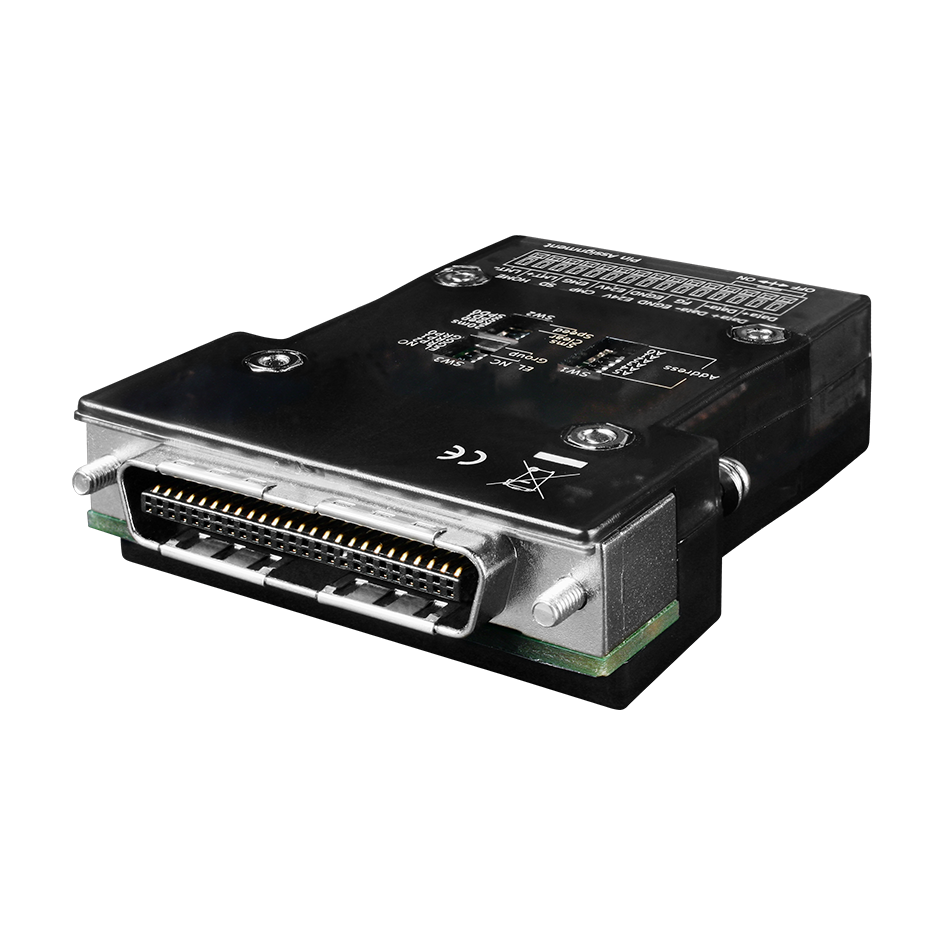

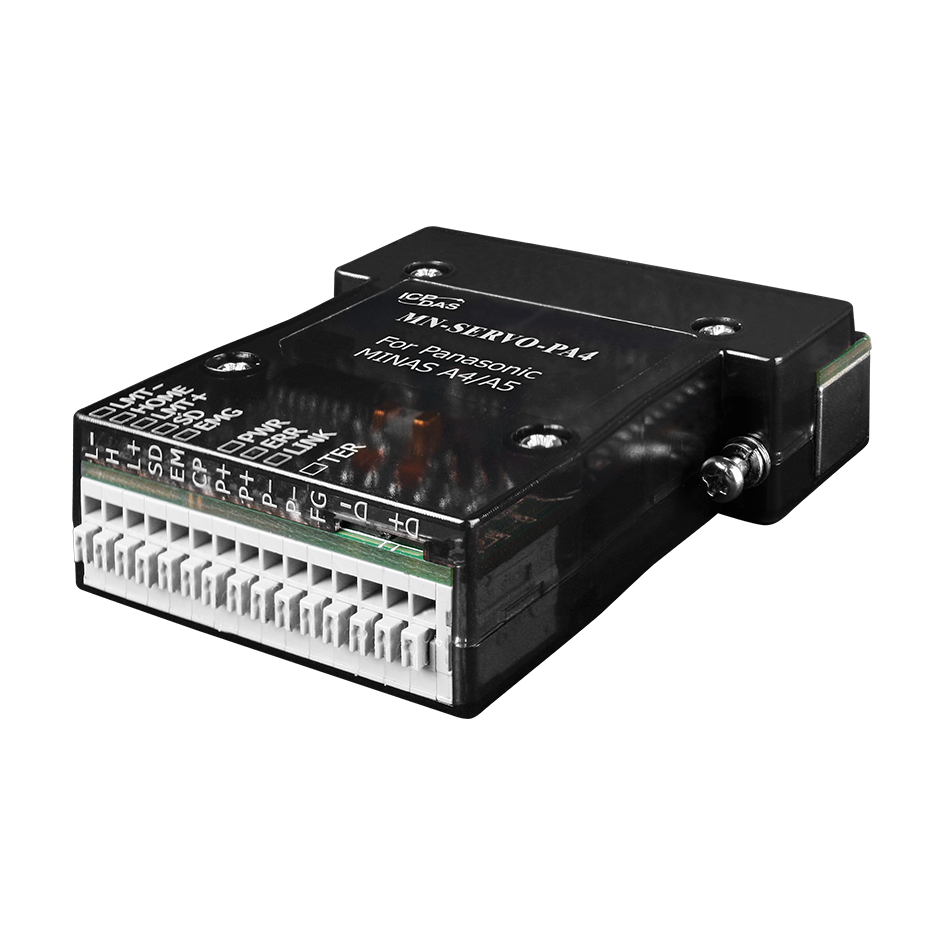

Модуль управления движением MN-SERVO-PA4 CR от компании ICP DAS предназначен для интеграции с серво-двигателями Panasonic MINAS A4, обеспечивая высокоточное управление одной осью. Этот модуль является частью системы Motionnet, предлагающей эффективное решение для автоматизации промышленных процессов.
Ключевые технические особенности MN-SERVO-PA4 CR включают:
- Разрешение энкодера/счётчика: 28 бит, обеспечивающее высокую точность позиционирования.
- Режимы энкодера: поддержка направлений по часовой стрелке (CW) и против часовой стрелки (CCW), а также фаз A/B для детального контроля движения.
- Кривые скорости: S-образная и трапециевидная, позволяющие оптимизировать профиль ускорения и замедления для различных приложений.
- Вводы механических переключателей: LMT+ (положительный предел), LMT- (отрицательный предел), HOME (домашняя позиция), SD (дистанционный сброс) и EMG (аварийная остановка), обеспечивающие гибкость в настройке системы безопасности и контроля.
- Интерфейс I/O серво-двигателя: входы INP (вход), ALM (аварийный сигнал), RDY (готовность); выходы SVON (включение серво), ALMRST (сброс аварии), ERC (ошибка), что упрощает интеграцию с серво-двигателем.
- Выходные пульсации: до 6,5 МГц, обеспечивающие высокую частоту обновления сигналов для точного управления.
- Режим пульсации: CW/CCW (направление по часовой стрелке/против часовой стрелки); OUT/DIR (выход/направление), позволяющие гибко настраивать сигналы пульсации.
- Триггер сравнения позиций: 5 В TTL или 24 В открытый коллектор, обеспечивающий совместимость с различными системами управления.
- Скорость передачи данных: от 2,5 до 20 Мбит/с, обеспечивая быструю и надёжную передачу данных между компонентами системы.
Модуль MN-SERVO-PA4 CR находит применение в различных областях промышленности, включая автоматизацию производственных линий, робототехнику, системы позиционирования и другие приложения, требующие точного и надёжного управления движением. Он идеально подходит для предприятий, использующих серво-двигатели Panasonic MINAS A4, обеспечивая seamless интеграцию и высокую производительность.
Среди преимуществ MN-SERVO-PA4 CR можно отметить:
- Высокая точность управления: благодаря 28-битному разрешению и поддержке различных кривых скорости.
- Гибкость в настройке: наличие множества входов и выходов для механических переключателей и интерфейсов I/O серво-двигателя.
- Совместимость: поддержка различных режимов пульсации и триггеров сравнения позиций для интеграции с различными системами управления.
- Надёжность: широкий диапазон рабочих температур (0 ~ +60°C) и влажности (10 ~ 85%), что обеспечивает стабильную работу в различных условиях эксплуатации.
При выборе MN-SERVO-PA4 CR для вашего предприятия вы получаете надёжное и высокопроизводительное решение для управления движением, соответствующее современным требованиям промышленной автоматизации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Разъем | Пружинные клеммы |
| Светодиодные индикаторы | Передача данных, Механические переключатели, Питание, Терминальный резистор |
| Рабочая влажность, % | 10 ~ 85, без образования конденсата |
| Рабочая температура, °C | 0 ~ +60 |
| Температура хранения, °C | -20 ~ +80 |
| Разрешение счетчика/энкодера, бит | 28 |
| Режим энкодера | CW/CCW Фазы A/B |
| Разрешение | 28 бит (Энкодер/Импулсьный выход) |
| Кривая скорости | S-образная, Трапецевидная |
| Вводы механических переключателей | LMT+, LMT-, HOME, SD, EMG |
| Интерфейс I/O серво-двигателя | Input: INP, ALM, RDY; Output: SVON, ALMRST, ERC |
| Выходные пульсации | 6.5 МГц макс. |
| Режим пульсации | CW/CCW; OUT/DIR |
| Триггер сравнения позиций | 5 В ТТЛ или 24 В Открытый коллектор |
| Скорость передачи данных | 2.5 ~ 20 Мб/с |
