Артикул:
MN-SERVO-MJ3 CR
Характеристики
Полное наименование:
—

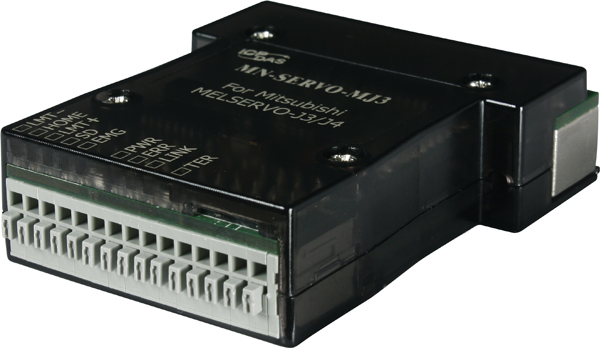

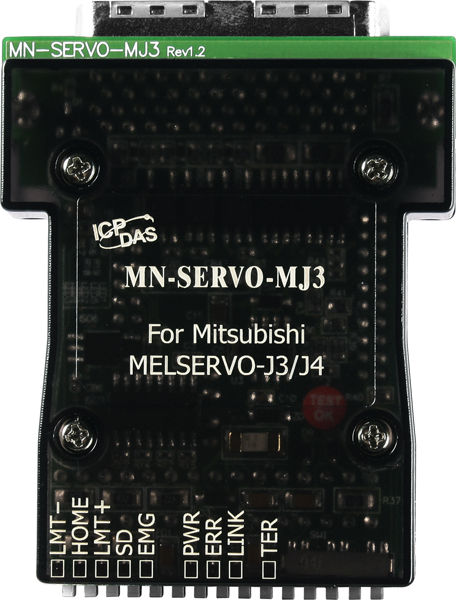

Модуль MN-SERVO-MJ3 CR Distributed Motionnet Single-axis Motion Control Modules with Spring Type Terminal Blocks for Mitsubishi MELSERVO-J3/J4 (RoHS)
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Модуль MN-SERVO-MJ3 CR от компании ICP DAS предназначен для расширения возможностей распределенного управления движением в промышленных автоматизированных системах. Этот модуль обеспечивает эффективное управление одной осью и интегрируется с сервоприводами Mitsubishi MELSERVO-J3/J4, предлагая надежное решение для различных приложений в сфере автоматизации.
Ключевые технические особенности MN-SERVO-MJ3 CR включают:
- Скорость передачи данных: до 20 Мбит/с, что обеспечивает быструю и надежную коммуникацию между компонентами системы.
- Частота импульсного выхода: до 6,6 МГц, позволяющая точно контролировать движение и позиционирование.
- Поддержка до 64 осей на одной линии: возможность масштабирования системы в зависимости от потребностей производства.
- Функции интерполяции: линейная интерполяция для нескольких осей и круговая интерполяция для двух осей, обеспечивающие плавное движение.
- Кривые ускорения/замедления: S-образные и трапециевидные кривые для оптимизации динамики движения.
- Вводы для механических переключателей: LMT+, LMT-, HOME, SD, EMG для обеспечения безопасности и контроля.
- Интерфейс I/O сервопривода: входы INP, ALM, RDY; выходы SVON, ALMRST, ERC для интеграции с различными системами.
- Триггер сравнения позиций: 5 В TTL или 24 В открытый коллектор для гибкости в подключении.
- Рабочие условия: температура от 0 до +60°C и влажность от 10% до 85% без конденсации, что делает модуль подходящим для различных производственных сред.
MN-SERVO-MJ3 CR находит применение в различных областях промышленной автоматизации, включая:
- Сборочные линии: для точного позиционирования и синхронизации движений.
- Оборудование для обработки материалов: для управления движением в станках и роботизированных системах.
- Тестовые стенды: для проведения испытаний с контролируемыми движениями.
- Системы упаковки: для обеспечения точности и скорости упаковочных процессов.
Преимущества MN-SERVO-MJ3 CR включают:
- Простота подключения: пружинные клеммы обеспечивают надежное и удобное соединение без необходимости использования дополнительных инструментов.
- Изоляция: трехуровневая изоляция для питания, связи и I/O повышает защиту от помех и обеспечивает надежную работу системы.
- Гибкость интеграции: поддержка различных типов энкодеров и импульсных выходов позволяет интегрировать модуль в разнообразные системы управления движением.
MN-SERVO-MJ3 CR является надежным и эффективным решением для расширения возможностей управления движением в промышленных автоматизированных системах, обеспечивая высокую производительность и гибкость при интеграции с различным оборудованием.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Разъем | Пружинные клеммы |
| Светодиодные индикаторы | Передача данных, Механические переключатели, Питание, Терминальный резистор |
| Рабочая влажность, % | 10 ~ 85, без образования конденсата |
| Рабочая температура, °C | 0 ~ +60 |
| Температура хранения, °C | -20 ~ +80 |
| Разрешение счетчика/энкодера, бит | 28 |
| Режим энкодера | CW/CCW Фазы A/B |
| Разрешение | 28 бит (Энкодер/Импулсьный выход) |
| Кривая скорости | S-образная, Трапецевидная |

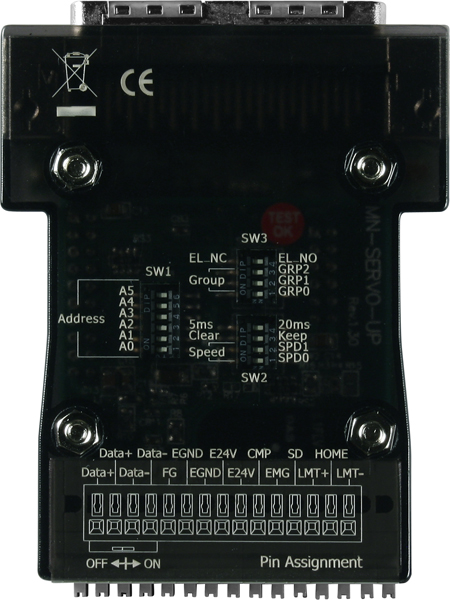

| Вводы механических переключателей | LMT+, LMT-, HOME, SD, EMG |
| Интерфейс I/O серво-двигателя | Input: INP, ALM, RDY; Output: SVON, ALMRST, ERC |
| Выходные пульсации | 6.5 МГц макс. |
| Режим пульсации | CW/CCW; OUT/DIR |
| Триггер сравнения позиций | 5 В ТТЛ или 24 В Открытый коллектор |
| Скорость передачи данных | 2.5 ~ 20 Мб/с |
