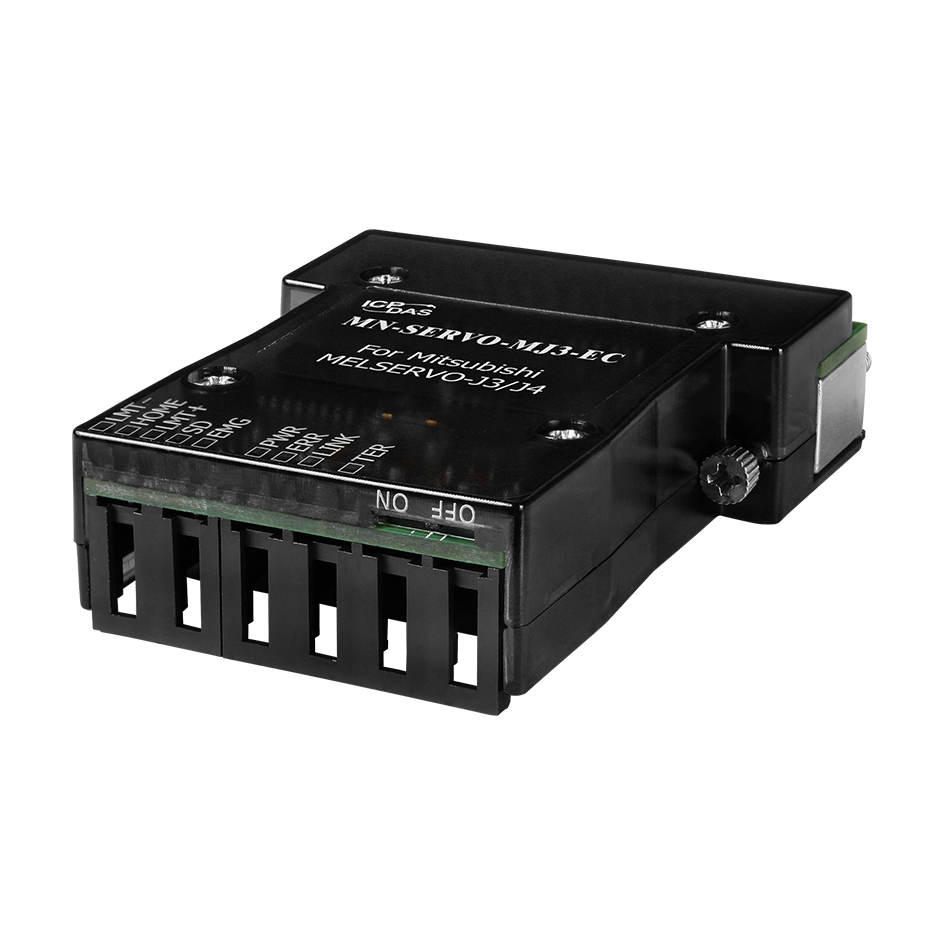

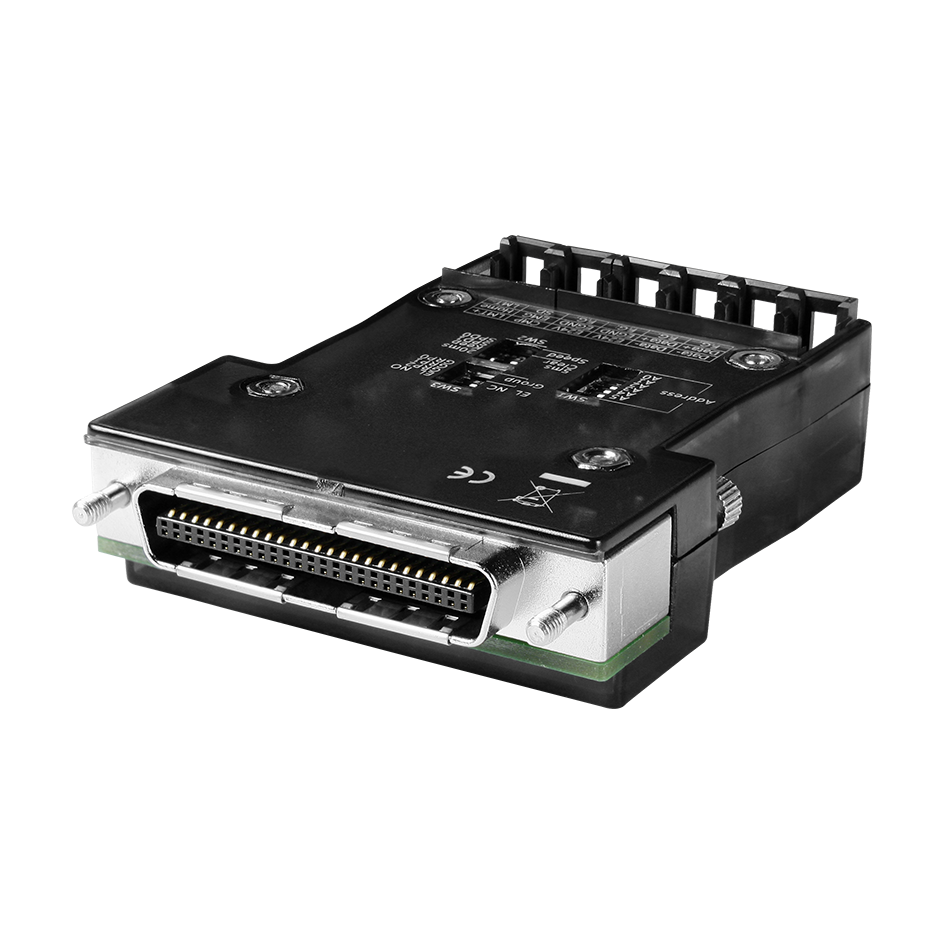

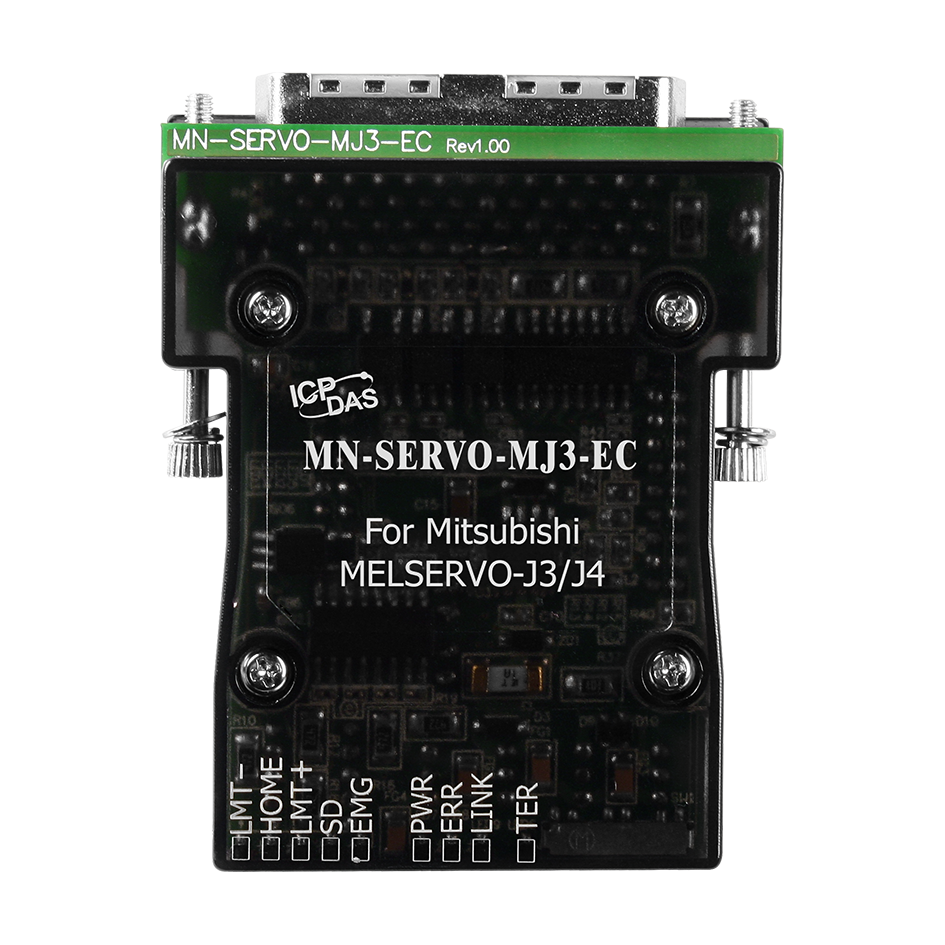

Модуль MN-SERVO-MJ3-EC CR Distributed Motionnet Single-axis Motion Control Modules with e-CON Mini-C

Артикул: MN-SERVO-MJ3-EC CR
Характеристики
Полное наименование:
—
Модуль MN-SERVO-MJ3-EC CR Distributed Motionnet Single-axis Motion Control Modules with e-CON Mini-Clamp connector for Mitsubishi MELSERVO-J3/J4 (RoHS)
Срок гарантии
—
12 мес.
166 148 тенге/шт
Варианты цен
166 148 тенге/шт
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

Модуль MN-SERVO-MJ3-EC CR от ICP DAS предназначен для расширения возможностей распределенного управления движением в системах Motionnet. Этот одноканальный модуль управления движением обеспечивает эффективное и надежное управление сервоприводами, такими как Mitsubishi MELSERVO-J3/J4, через интерфейс Motionnet.

Ключевые технические особенности модуля MN-SERVO-MJ3-EC CR включают:

  • Скорость передачи данных: от 2,5 до 20 Мбит/с, что обеспечивает быструю и стабильную связь между компонентами системы.
  • Частота импульсного выхода: до 6,5 МГц, позволяющая точно контролировать движение и позиционирование.
  • Разрешение энкодера/счетчика: 28 бит, обеспечивающее высокую точность измерений и управления.
  • Режимы энкодера: CW/CCW и фазы A/B, поддерживающие различные типы энкодеров для гибкости в применении.
  • Кривые ускорения/замедления: S-образная и трапециевидная, позволяющие оптимизировать динамику движения для различных задач.
  • Вводы механических переключателей: LMT+, LMT-, HOME, SD, EMG, обеспечивающие защиту и контроль за движением.
  • Интерфейс I/O сервопривода: входы INP, ALM, RDY и выходы SVON, ALMRST, ERC для интеграции с различными системами.
  • Триггер сравнения позиций: 5 В TTL или 24 В открытый коллектор, обеспечивающий гибкость в подключении внешних устройств.

Модуль MN-SERVO-MJ3-EC CR идеально подходит для применения в автоматизированных системах управления движением, где требуется высокая точность и надежность. Он широко используется в таких отраслях, как машиностроение, робототехника, упаковка и других сферах, где необходима точная координация движений.

Преимущества модуля MN-SERVO-MJ3-EC CR включают:

  • Гибкость в применении: поддержка различных типов энкодеров и сервоприводов позволяет интегрировать модуль в разнообразные системы.

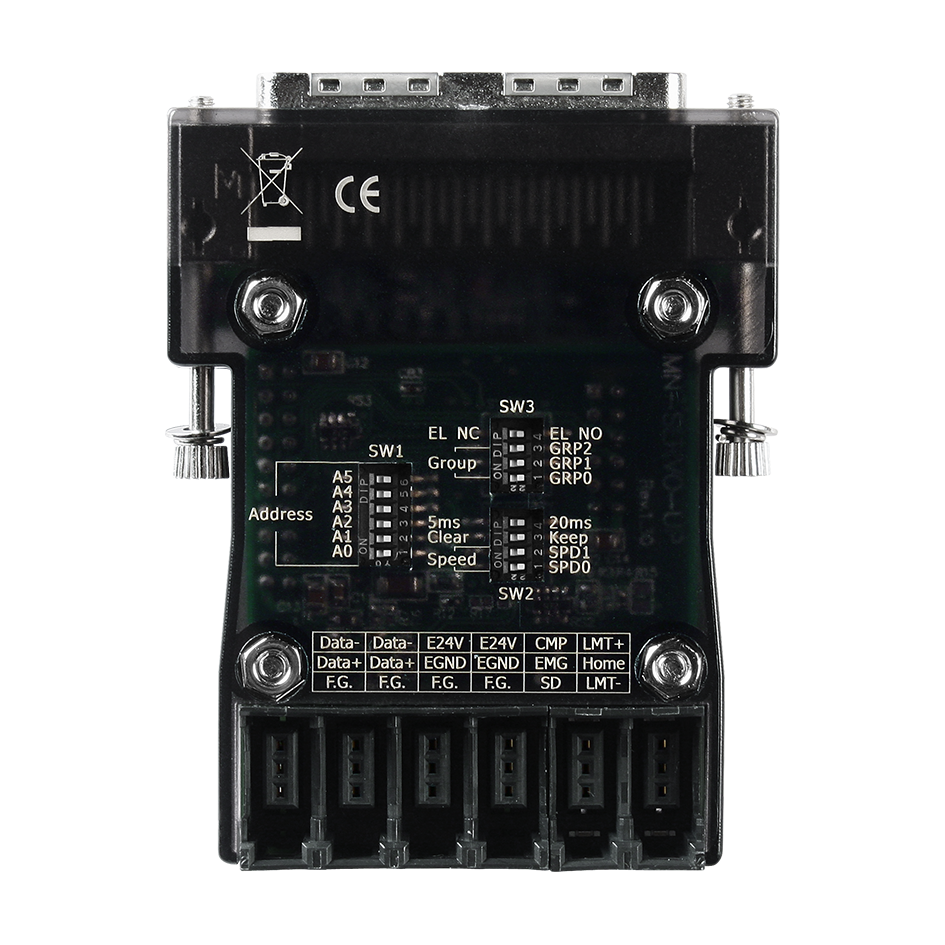

  • Удобство монтажа: разъем e-CON Mini-Clamp обеспечивает легкость и надежность подключения без необходимости использования дополнительных инструментов.
  • Защищенность: трехуровневая изоляция для питания, передачи данных и I/O интерфейсов повышает устойчивость к помехам и защищает оборудование.
  • Широкий диапазон рабочих условий: рабочая температура от 0 до +60°C и влажность от 10% до 85% без конденсации позволяют использовать модуль в различных производственных средах.

Совместимость модуля MN-SERVO-MJ3-EC CR с различными сервоприводами и энкодерами, а также его интеграция в системы Motionnet, делают его эффективным решением для предприятий, стремящихся повысить производительность и точность своих автоматизированных процессов.

Основные характеристики:

ХарактеристикаЗначение
Разъем e-CON (защелка)
Светодиодные индикаторы Передача данных, Механические переключатели, Питание, Терминальный резистор
Рабочая влажность, % 10 ~ 85, без образования конденсата
Рабочая температура, °C 0 ~ +60
Температура хранения, °C -20 ~ +80
Разрешение счетчика/энкодера, бит 28
Режим энкодера CW/CCW
Фазы A/B
Разрешение 28 бит (Энкодер/Импулсьный выход)
Кривая скорости S-образная, Трапецевидная
Вводы механических переключателей LMT+, LMT-, HOME, SD, EMG
Интерфейс I/O серво-двигателя Input: INP, ALM, RDY; Output: SVON, ALMRST, ERC
Выходные пульсации 6.5 МГц макс.
Режим пульсации CW/CCW; OUT/DIR
Триггер сравнения позиций 5 В ТТЛ или 24 В Открытый коллектор
Скорость передачи данных 2.5 ~ 20 Мб/с
