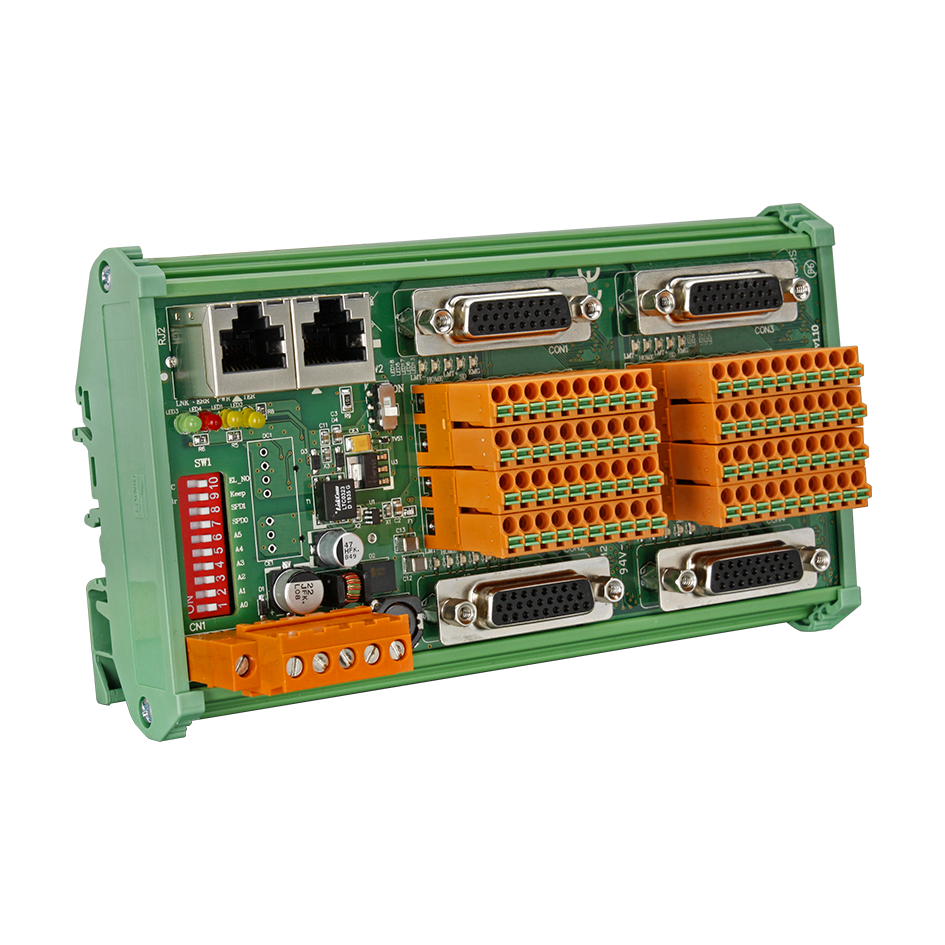

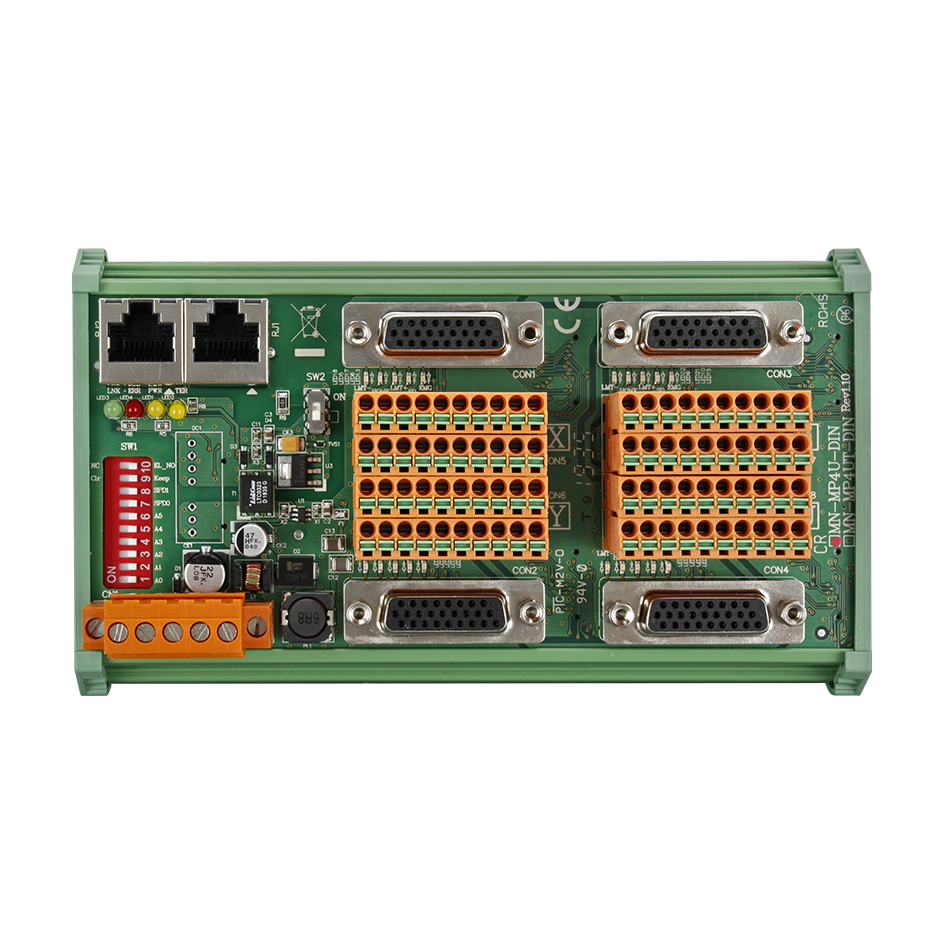

Модуль MN-MP4U-DIN CR от компании ICP DAS представляет собой универсальный контроллер движения, предназначенный для управления четырьмя осями одновременно. Он интегрируется в промышленную сеть Motionnet, обеспечивая эффективное и надежное управление движением в автоматизированных системах.
**Ключевые технические особенности:**
- Габаритные размеры: 157 мм в ширину и 90 мм в высоту, что позволяет компактно размещать устройство на DIN-рейке.
- Сетевые интерфейсы: оснащен двумя портами Ethernet 10/100 Мбит/с с разъемами RJ-45 для надежной передачи данных.
- Разрешение: поддерживает 28-битное разрешение для энкодеров и импульсных выходов, обеспечивая высокую точность управления.
- Режимы работы: поддерживает режимы CW/CCW (по часовой стрелке/против часовой стрелки) и Out/Direction для гибкости в настройке системы.
- Кривые скорости: поддерживает S-образную и трапециевидную кривые, что позволяет оптимизировать динамику движения.
- Вводы механических переключателей: включает LMT+ (положительный предел), LMT- (отрицательный предел), HOME (домашняя позиция), SD (сдвиг) и EMG (аварийная остановка) для обеспечения безопасности и точности позиционирования.
- Интерфейс I/O сервопривода: входы INP (вход), ALM (аварийный сигнал), RDY (готовность) и выходы SVON (включение сервопривода), ALMRST (сброс аварийного сигнала), ERC (ошибка) для интеграции с различными сервоприводами.
- Выходные пульсации: максимальная частота 6,6 МГц для обеспечения быстродействия системы.
- Скорость передачи данных: диапазон от 2,5 до 20 Мбит/с, что позволяет адаптировать систему под различные требования.
- Выход сравнения позиций: поддерживает TTL 5 В или открытый коллектор 24 В для совместимости с различными устройствами.
**Области применения и целевая аудитория:**
Модуль MN-MP4U-DIN CR предназначен для использования в автоматизированных системах управления движением, таких как роботизированные линии, системы позиционирования и другие приложения, требующие точного и синхронизированного управления несколькими осями. Он будет полезен для инженеров и технических специалистов, занимающихся проектированием и обслуживанием таких систем.
**Преимущества и совместимость:**
- Компактность: возможность монтажа на DIN-рейку экономит пространство в распределительных щитах.
- Гибкость: поддержка различных режимов работы и кривых скорости позволяет адаптировать систему под конкретные задачи.
- Интеграция: совместимость с различными сервоприводами и системами управления благодаря универсальному интерфейсу I/O.
- Надежность: широкий диапазон рабочих температур от 0 до +60 °C и защита от конденсации обеспечивают стабильную работу в различных условиях.
Модуль MN-MP4U-DIN CR от ICP DAS является эффективным решением для реализации сложных систем управления движением, обеспечивая высокую точность, гибкость и надежность в работе.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 157 x 90 |
| Разъем | 2 x RJ-45 |
| Монтаж | На DIN-рейку |
| Рабочая температура, °C | 0 ~ +60 |
| Рабочая влажность, % | 10 ~ 85, без образования конденсата |
| Температура хранения, °C | -20 ~ +80 |
| Число осей | 4 |
| Разрешение | 28 бит (Энкодер/Импулсьный выход) |
| Режим | CW/CCW, Out/Direction |
| Кривая скорости | S-образная, Трапецевидная |
| Вводы механических переключателей | LMT+, LMT-, HOME, SD, EMG |
| Интерфейс I/O серво-двигателя | Input: INP, ALM, RDY; Output: SVON, ALMRST, ERC |
| Выходные пульсации | 6.6 МГц макс. |
| Скорость передачи данных | 2.5 ~ 20 Мб/с |
| Выход сравнения позиций | ТТЛ 5 В или открытый коллектор 24 В |
