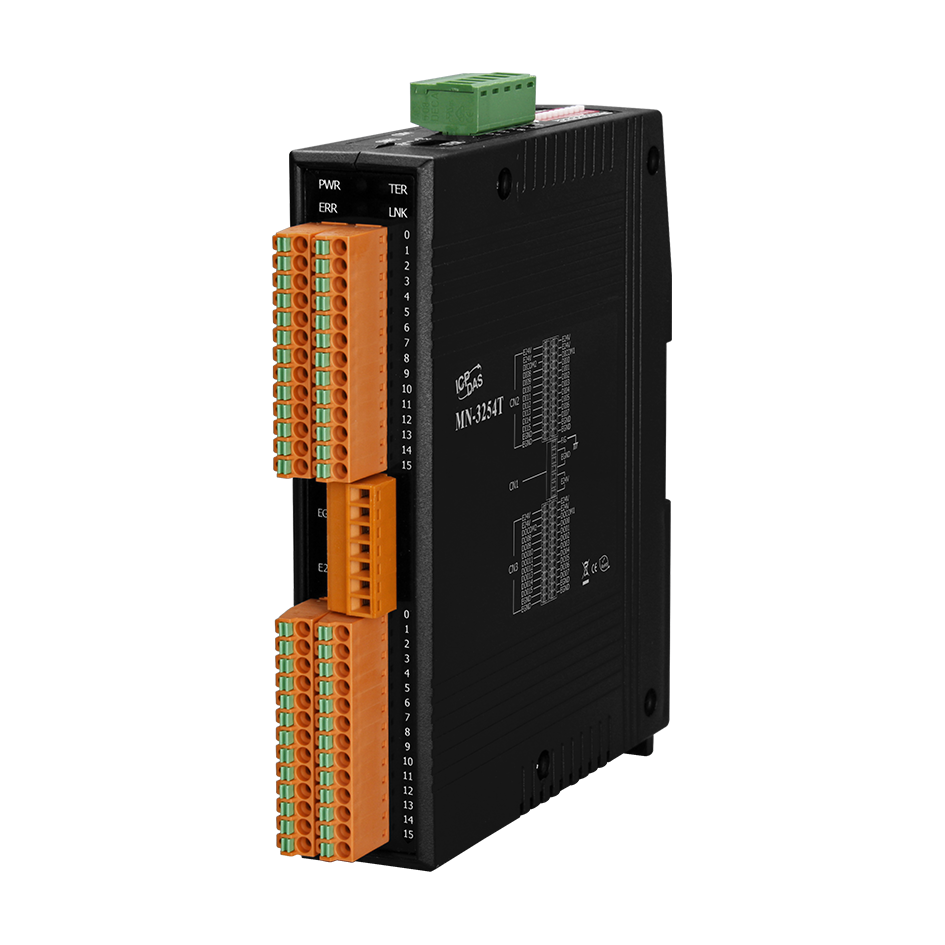

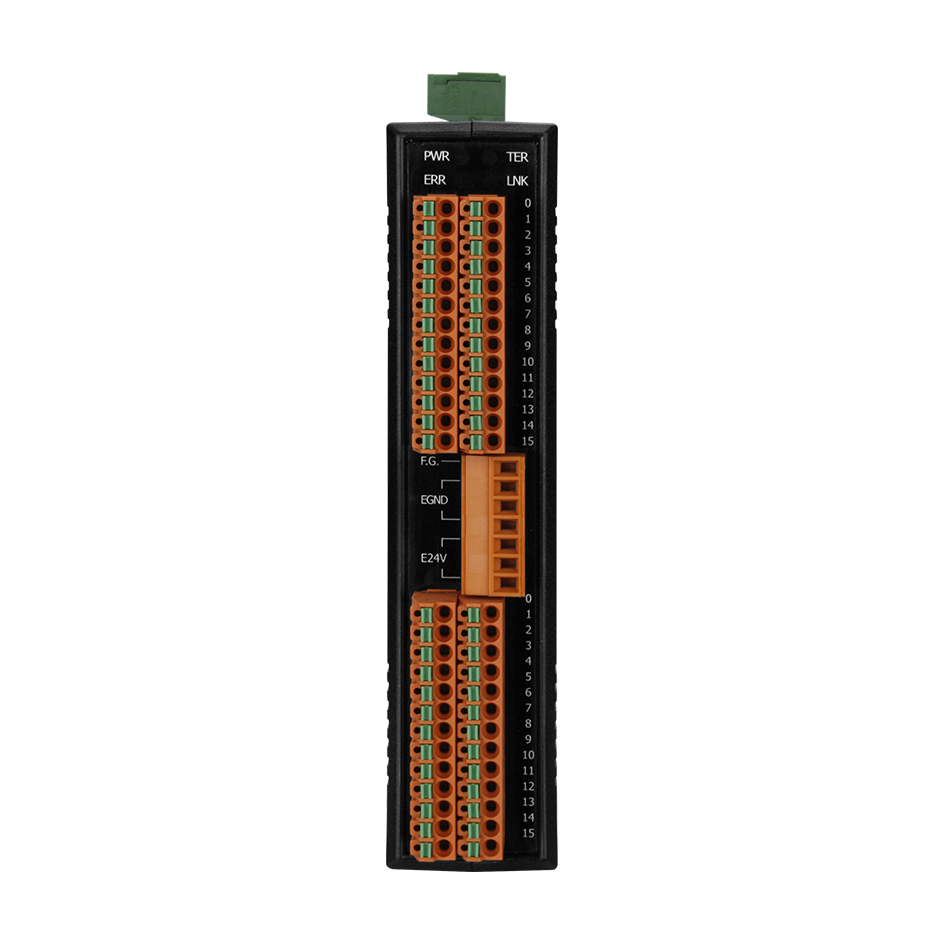

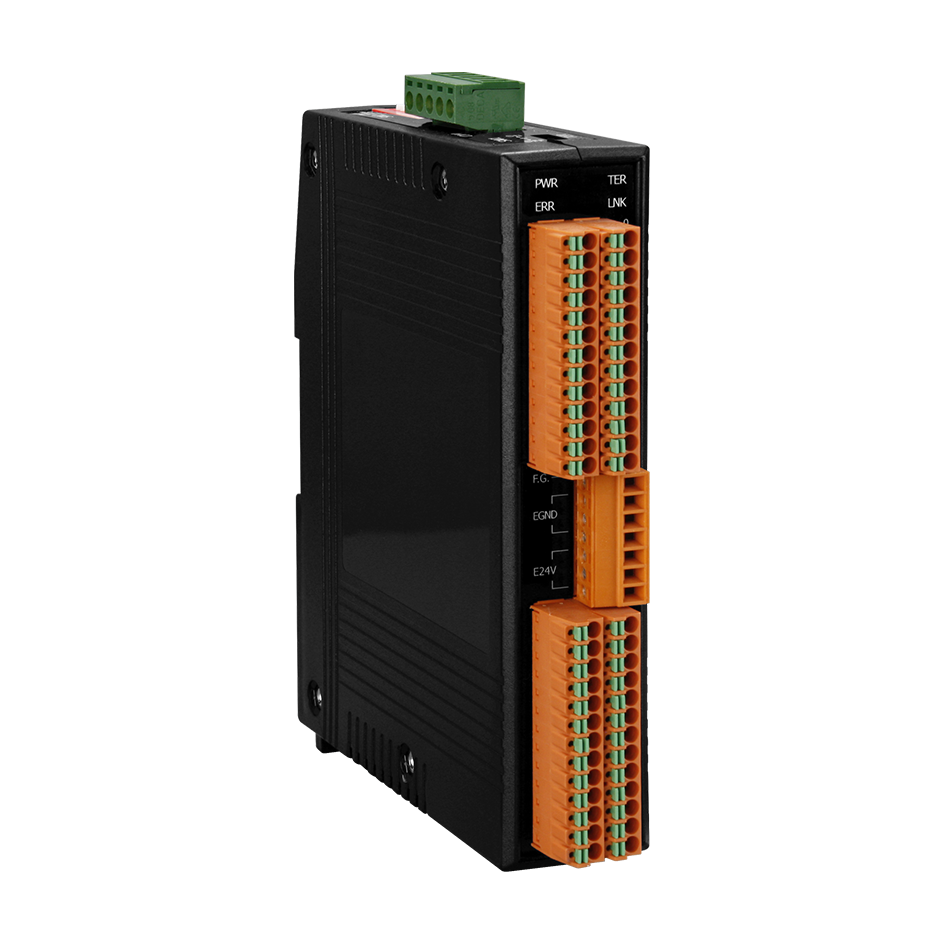

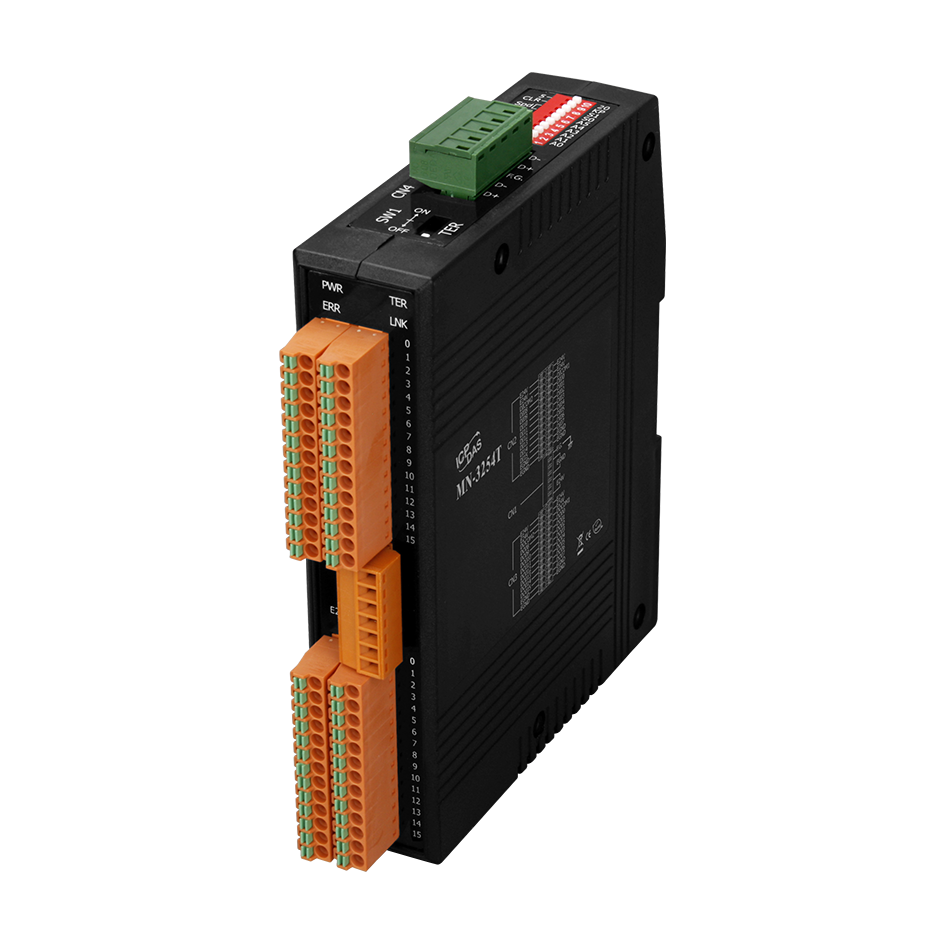

Модуль MN-3254T CR от компании ICP DAS представляет собой устройство ввода-вывода, предназначенное для интеграции в системы Motionnet. Он оснащён 16 изолированными каналами дискретного ввода и 16 изолированными каналами дискретного вывода, что обеспечивает гибкость в подключении различных типов сигналов и устройств.
Ключевые технические особенности модуля MN-3254T CR включают:
- Габаритные размеры: 31 x 140 x 126,6 мм, что позволяет экономить пространство при монтаже на DIN-рейку.
- Потребление тока: не более 2 Вт, обеспечивая энергоэффективность при эксплуатации.
- Входное сопротивление: 4,7 кОм, что гарантирует совместимость с различными источниками сигналов.
- Напряжение изоляции: 3000 В, обеспечивая защиту от перенапряжений и повышая надёжность системы.
- Типы подключения каналов дискретного ввода: поддержка NPN/PNP, Sink/Source, что расширяет возможности подключения различных устройств.
- Уровни логических сигналов: логический 0 — до +3 В, логический 1 — от +10 до +30 В постоянного тока, обеспечивая совместимость с широким спектром устройств.
- Типы каналов дискретного вывода: открытый коллектор, Sink, что позволяет управлять различными исполнительными механизмами.
- Максимальная нагрузка на канал вывода: 200 мА, что соответствует требованиям большинства промышленных приложений.

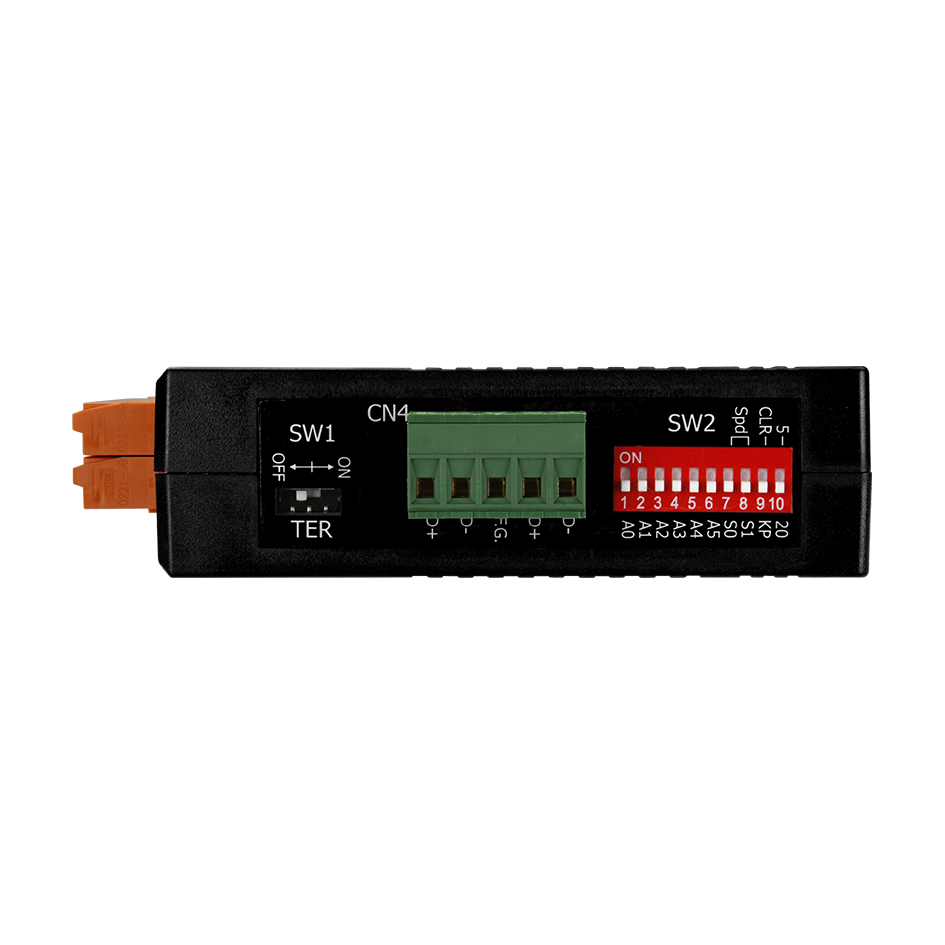

- Скорость передачи данных: регулируемая от 2,5 до 20 Мбит/с с помощью DIP-переключателя, обеспечивая гибкость в настройке системы.
- Интерфейс связи: последовательный, с протоколом Motionnet, обеспечивая надёжную и быструю передачу данных.
- Разъём последовательного порта: 5-контактный терминальный блок, упрощающий подключение и обслуживание.
- Системные индикаторы: наличие светодиодов для диагностики состояния устройства и связи.
Модуль MN-3254T CR предназначен для использования в промышленных автоматизированных системах, где требуется надёжный и гибкий ввод-вывод дискретных сигналов. Он идеально подходит для управления различными устройствами, такими как датчики, исполнительные механизмы и системы сигнализации. Благодаря изолированным входам и выходам, модуль обеспечивает защиту от помех и перенапряжений, что повышает надёжность всей системы.
Преимущества использования MN-3254T CR включают:
- Гибкость подключения: поддержка различных типов сигналов и устройств благодаря универсальным входам и выходам.
- Надёжность: высокая степень изоляции и защита от перенапряжений обеспечивают стабильную работу в сложных промышленных условиях.
- Энергоэффективность: низкое потребление тока способствует снижению эксплуатационных расходов.
- Простота монтажа: компактные размеры и монтаж на DIN-рейку упрощают установку и обслуживание.
- Совместимость: использование протокола Motionnet и стандартных разъёмов обеспечивает лёгкую интеграцию с другими устройствами и системами.
Модуль MN-3254T CR является надёжным решением для расширения возможностей систем Motionnet, обеспечивая эффективный и безопасный ввод-вывод дискретных сигналов в различных промышленных приложениях.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 31 x 140 x 126.6 |
| Потребление тока | 2 Вт макс. |
| Количество каналов дискретного ввода | 16 |
| Входное сопротивление | 4.7 кОм |
| Напряжение изоляции, В | 3000 |
| Тип подключения каналов дискретного ввода | NPN/PNP Sink/Source |
| Напряжение лог. 0 | +3 В макс. |
| Напряжение лог. 1 | +10 ~ +30 В пост. |
| Монтаж | На DIN-рейку |
| Защита от неверной полярности | Есть |
| Рабочее напряжение | 24 В пост. |
| Рабочая температура, °C | 0 ~ +60 |
| Рабочая влажность, % | 5 ~ 95, без образования конденсата |
| Температура хранения, °C | -20 ~ +80 |
| Количество каналов дискретного вывода | 16 |
| Напряжение нагрузки | +30 В макс. |
| Тип каналов дискретного вывода | Открытый коллектор, Sink Sink Тип 'открытый коллектор' |
| Максимальная нагрузка на канал | 200 мА |
| Изоляция каналов | 3000 В пост. |
| Тип устройства | Модуль дискретного ввода Модуль дискретного вывода |
| Материал корпуса | Пластик |
| Скорость передачи данных, бит/с | 2.5~20 Мбит/с (DIP-переключатель) |
| Интерфейс | Последовательный |
| Протоколы последовательной связи | Motionnet |
| Разъем последовательного порта | 5-контактный терминальный блок |
| Системные индикаторы | Есть |
