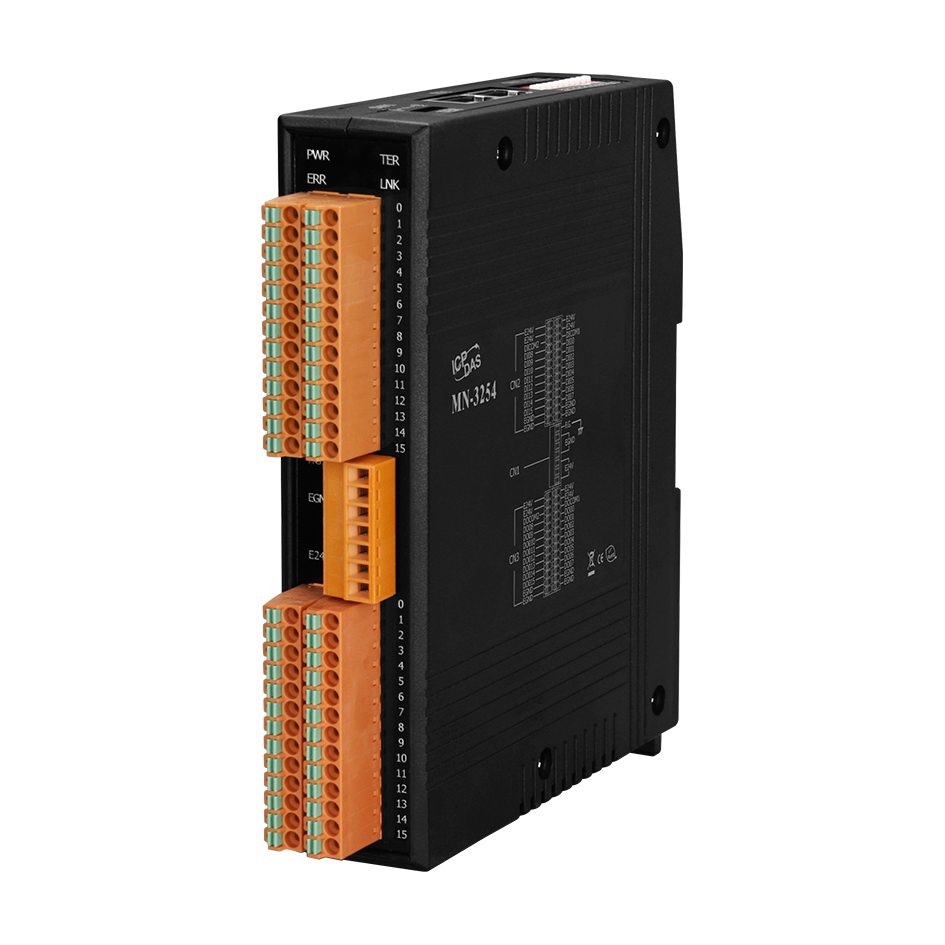

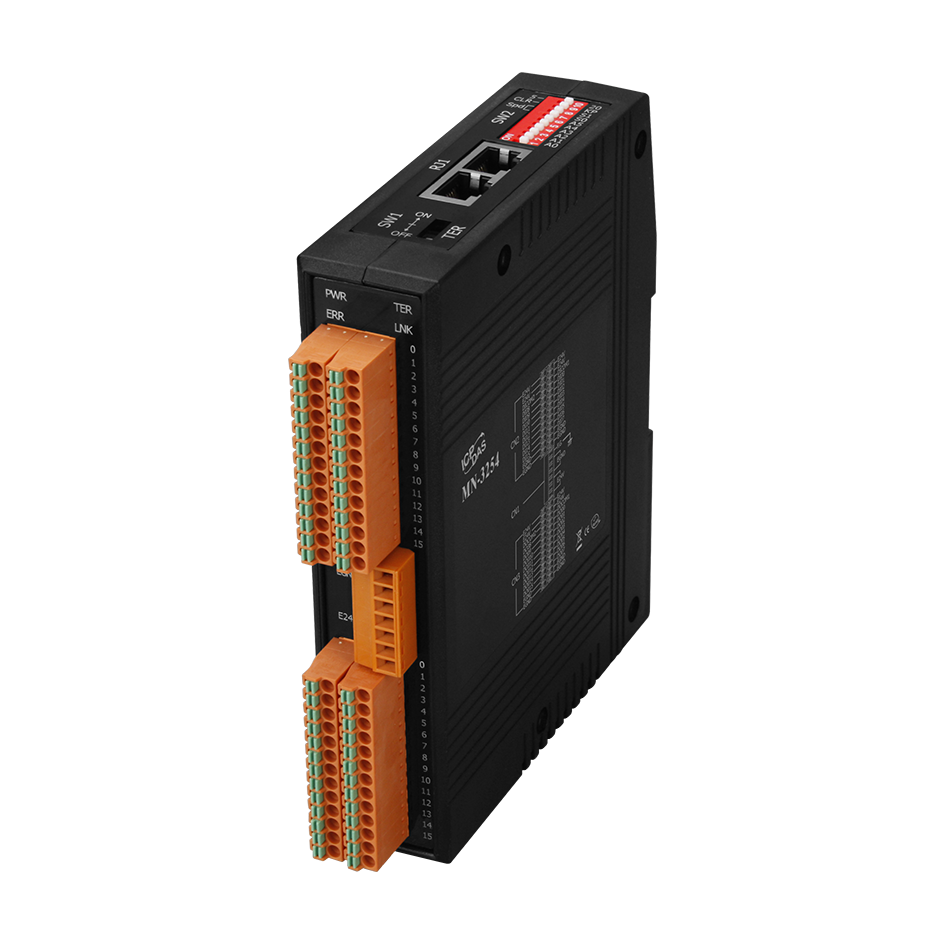

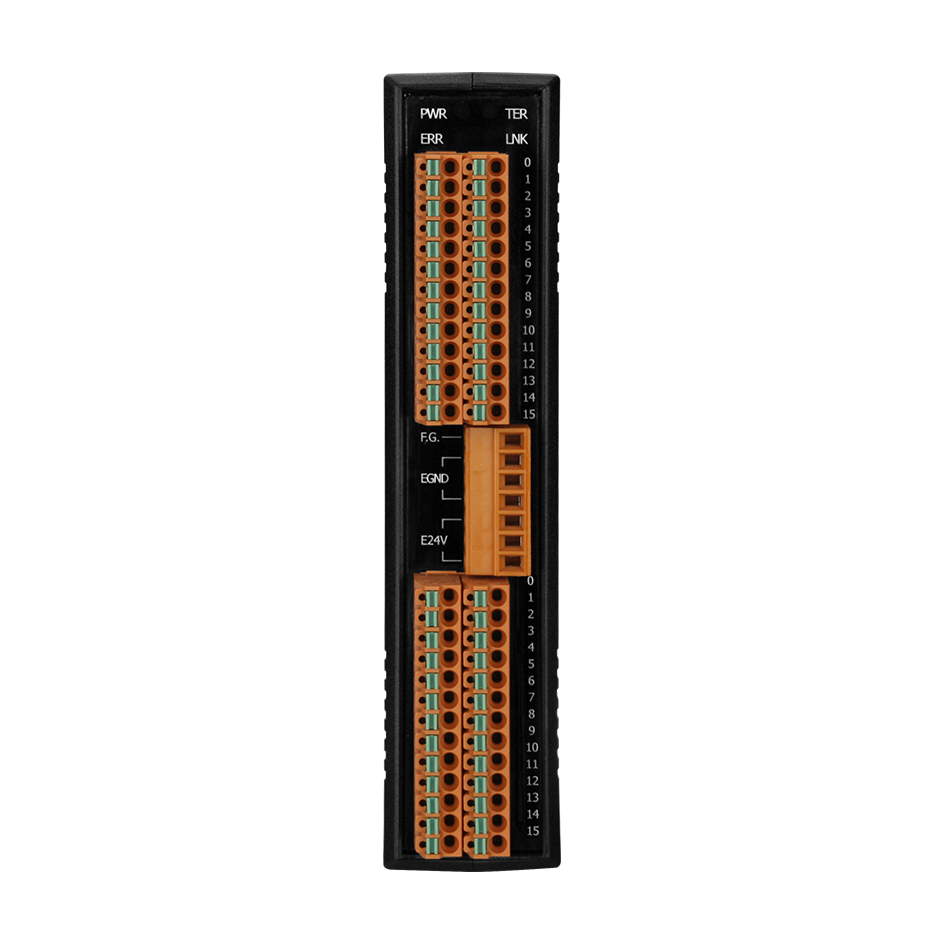

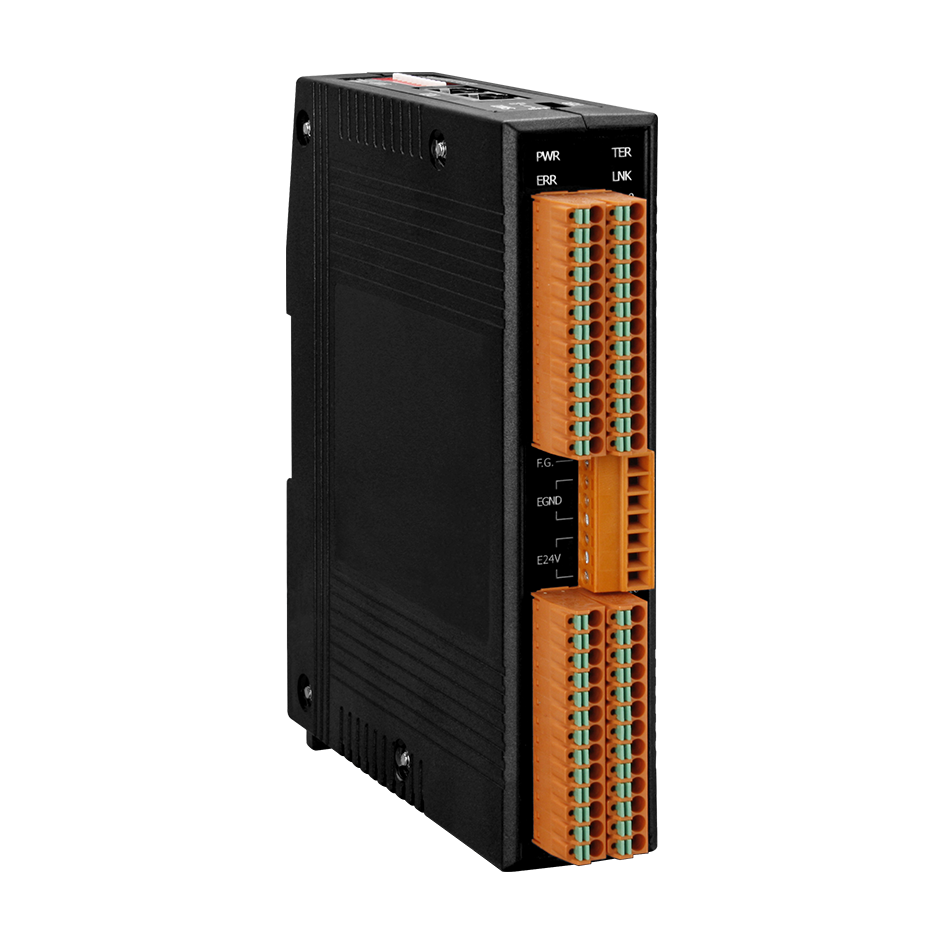

Модуль MN-3254 CR от ICP DAS представляет собой устройство ввода-вывода, предназначенное для интеграции в системы автоматизации, использующие протокол Motionnet. Он оснащён 16 каналами дискретного ввода и 16 каналами дискретного вывода, обеспечивая эффективное взаимодействие с различными промышленными компонентами.
Ключевые технические особенности модуля включают:
- Дискретный ввод: 16 каналов с входным сопротивлением 4,7 кОм, поддерживающие типы подключения NPN/PNP, Sink/Source. Уровни логических сигналов: логический 0 — до 3 В, логический 1 — от 10 до 30 В постоянного тока. Изоляция входов достигает 3000 В, что повышает надёжность работы в промышленных условиях.
- Дискретный вывод: 16 каналов с открытым коллектором (Sink), максимальное выходное напряжение — 30 В, максимальный ток на канал — 200 мА. Изоляция выходов также составляет 3000 В, обеспечивая защиту от помех и повышая долговечность устройства.

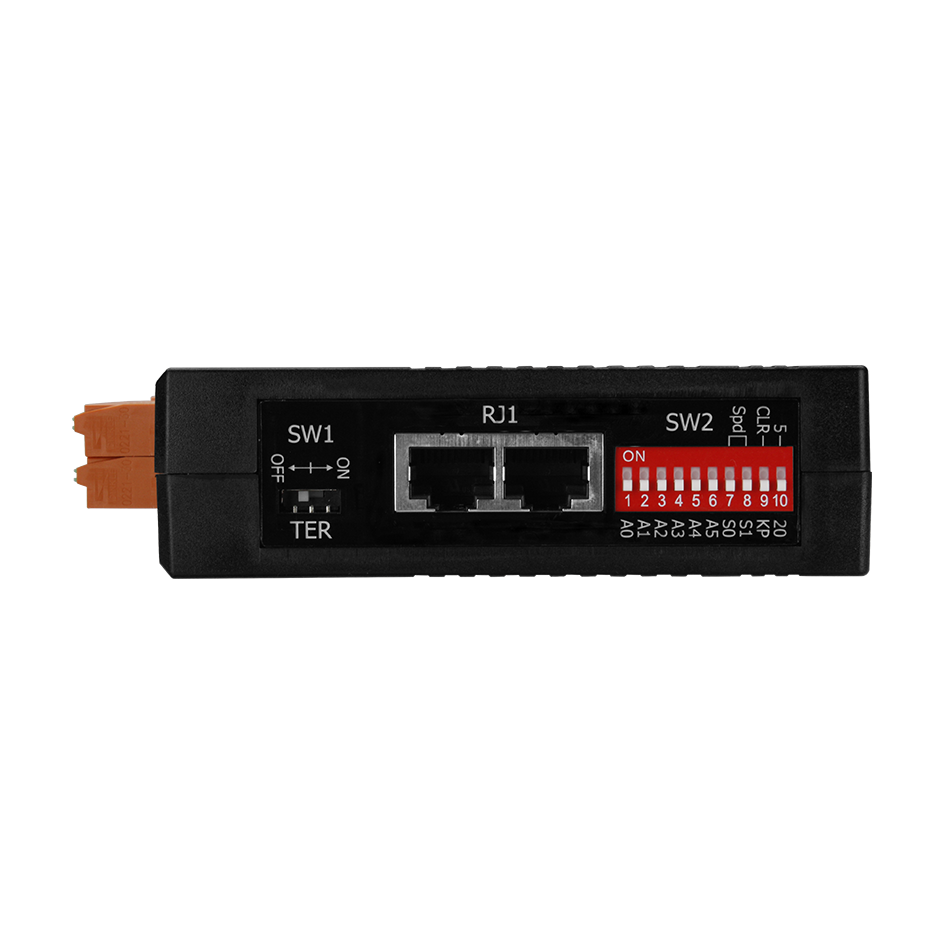

- Интерфейс и монтаж: Последовательный интерфейс Motionnet с разъёмом RJ-45 для подключения. Модуль предназначен для монтажа на DIN-рейку, что упрощает его установку в распределительные щиты и шкафы управления.
- Электропитание и условия эксплуатации: Рабочее напряжение — 24 В постоянного тока, максимальное потребление — 2 Вт. Устройство функционирует в температурном диапазоне от 0 до 60 °C и влажности от 5 до 95% без конденсации, что делает его подходящим для использования в различных климатических условиях.
- Размеры и защита: Компактные габариты 31 x 140 x 126,6 мм и защита от неверной полярности обеспечивают удобство монтажа и эксплуатацию в ограниченных пространствах.
Модуль MN-3254 CR идеально подходит для применения в системах автоматизации, где требуется надёжный и изолированный ввод-вывод сигналов. Он может быть интегрирован в системы управления технологическими процессами, системы мониторинга и управления оборудованием, а также в системы безопасности, где необходима изоляция сигналов для защиты от помех и обеспечения точности данных.
Преимущества использования MN-3254 CR включают:
- Высокая изоляция входов и выходов для защиты от электрических помех и повышения надёжности системы.
- Универсальность подключения благодаря поддержке различных типов входов и выходов, что облегчает интеграцию с разнообразным оборудованием.
- Простой монтаж на DIN-рейку, что ускоряет установку и снижает затраты на монтажные работы.
- Широкий диапазон рабочих температур и защита от неверной полярности, обеспечивающие стабильную работу в различных эксплуатационных условиях.
Совместимость с протоколом Motionnet позволяет интегрировать MN-3254 CR в существующие системы автоматизации, использующие этот протокол, обеспечивая эффективное и надёжное управление процессами. Устройство может быть использовано в различных отраслях промышленности, включая машиностроение, энергетический сектор, нефтехимию и другие, где требуется надёжный ввод-вывод дискретных сигналов с изоляцией.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 31 x 140 x 126.6 |
| Потребление тока | 2 Вт макс. |
| Количество каналов дискретного ввода | 16 |
| Входное сопротивление | 4.7 кОм |
| Напряжение изоляции, В | 3000 |
| Тип каналов дискретного ввода | Sink/source |
| Тип подключения каналов дискретного ввода | NPN/PNP Sink/Source |
| Напряжение лог. 0 | +3 В макс. |
| Напряжение лог. 1 | +10 ~ +30 В пост. |
| Монтаж | На DIN-рейку |
| Защита от неверной полярности | Есть |
| Рабочее напряжение | 24 В пост. |
| Рабочая температура, °C | 0 ~ +60 |
| Рабочая влажность, % | 5 ~ 95, без образования конденсата |
| Температура хранения, °C | -20 ~ +80 |
| Количество каналов дискретного вывода | 16 |
| Напряжение нагрузки | +30 В макс. |
| Тип каналов дискретного вывода | Открытый коллектор, Sink Sink Тип 'открытый коллектор' |
| Максимальная нагрузка на канал | 200 мА |
| Изоляция каналов | 3000 В пост. |
| Тип устройства | Модуль дискретного ввода Модуль дискретного вывода |
| Материал корпуса | Пластик |
| Скорость передачи данных, бит/с | 2.5~20 Мбит/с (DIP-переключатель) |
| Интерфейс | Последовательный |
| Протоколы последовательной связи | Motionnet |
| Разъем последовательного порта | RJ45 |
| Системные индикаторы | Есть |
