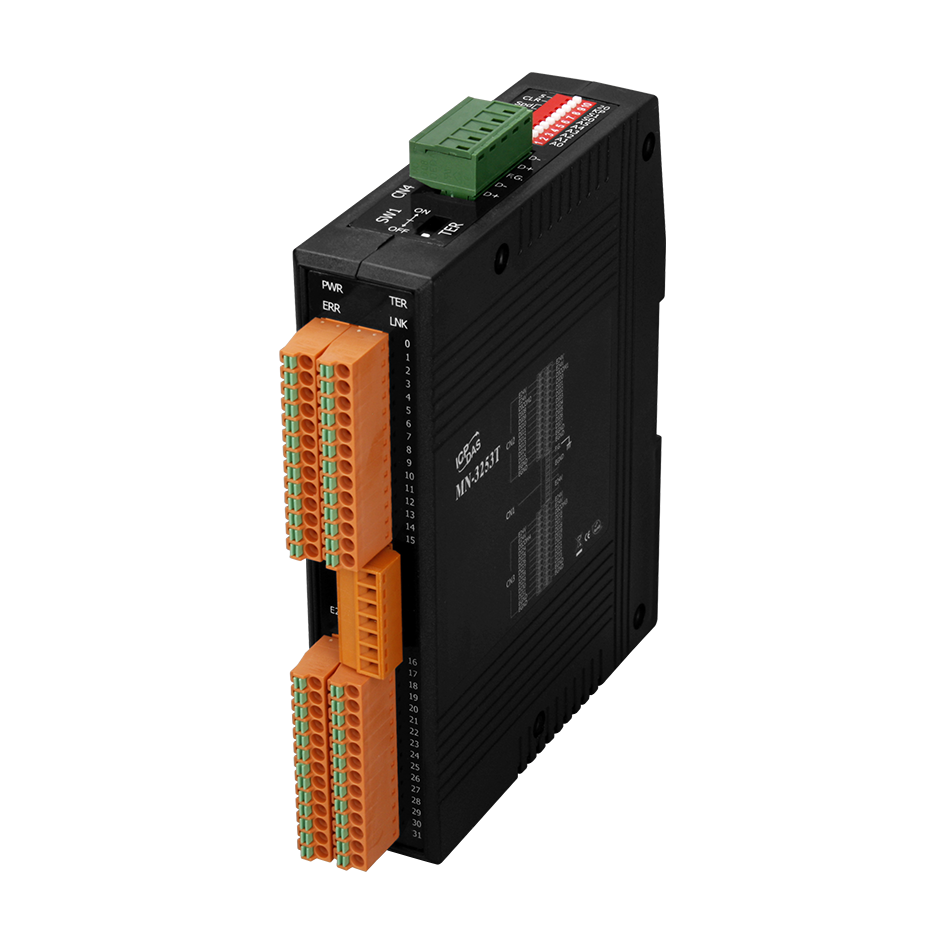

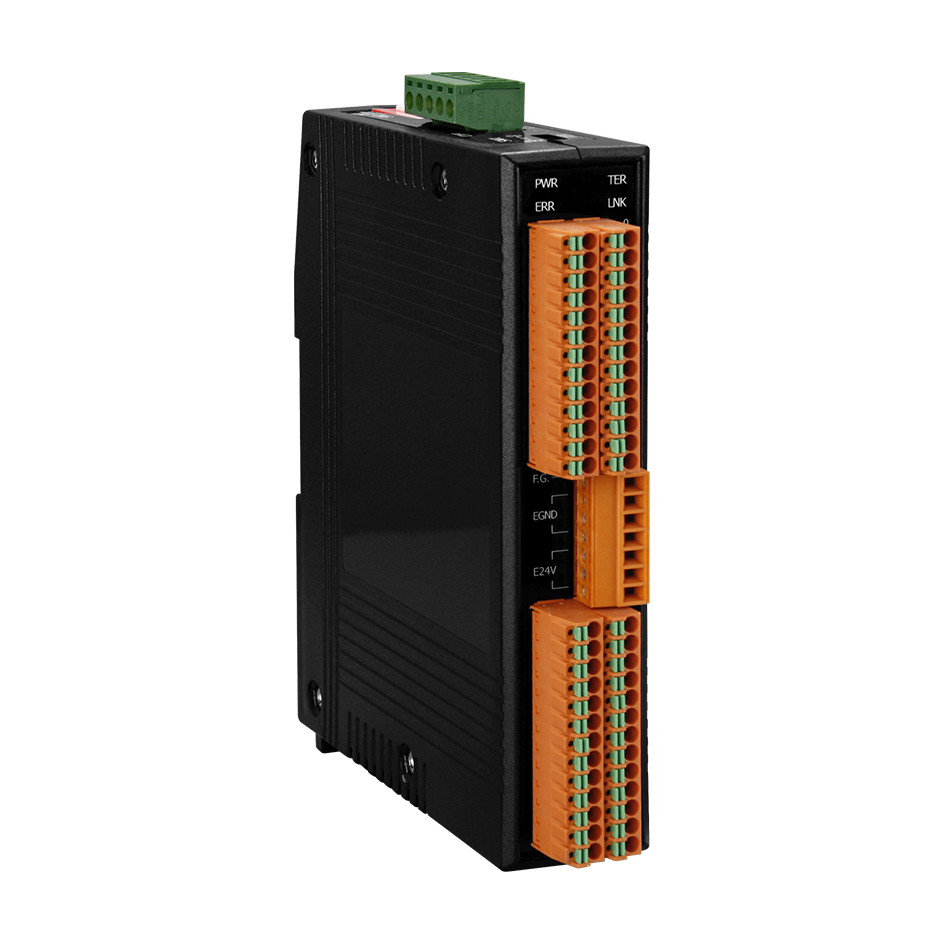

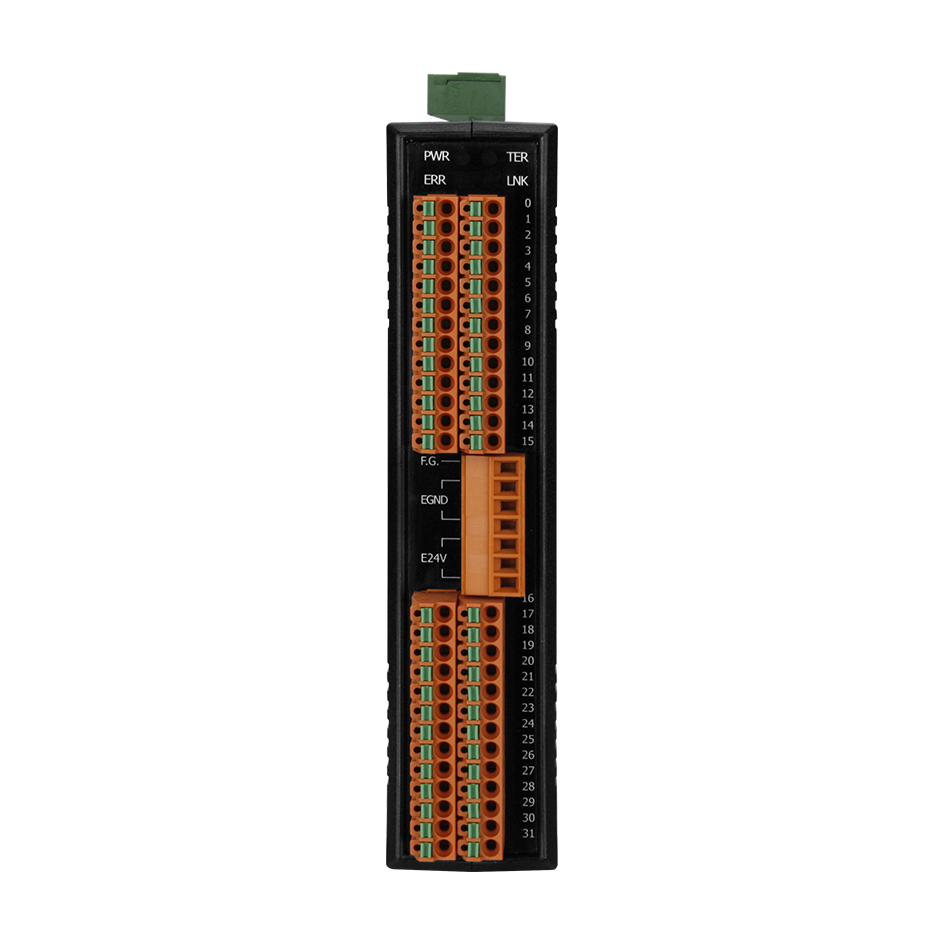

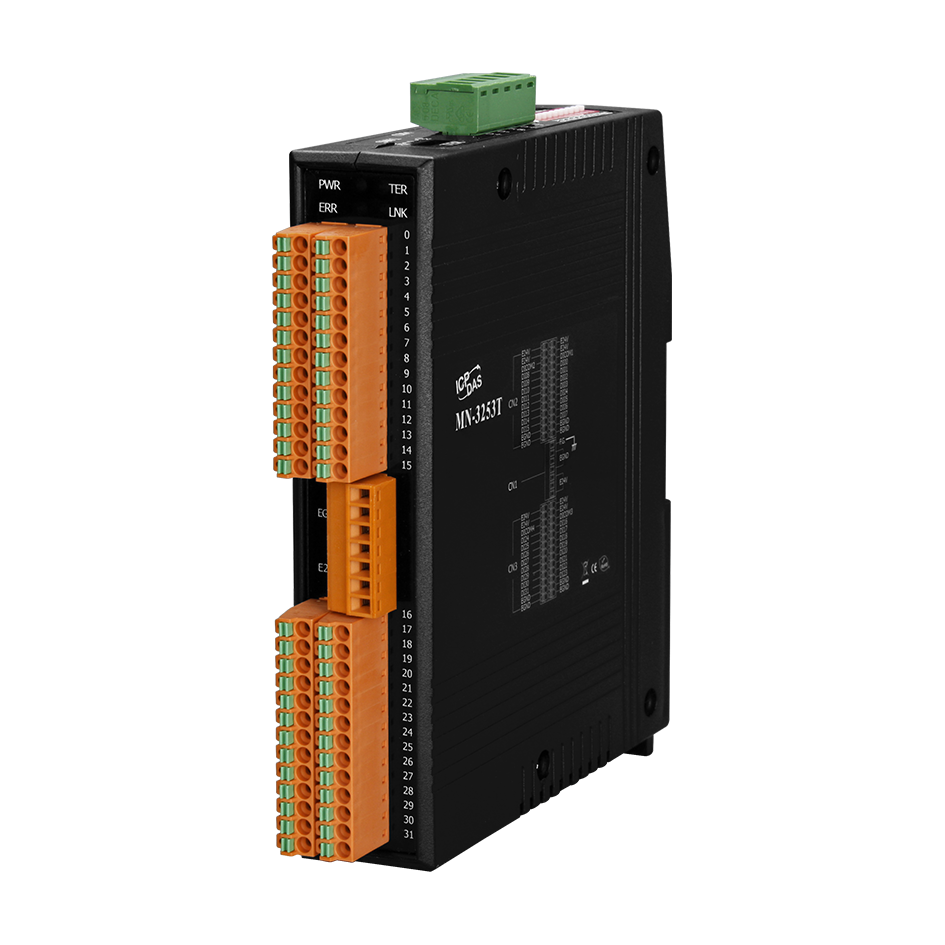

Модуль MN-3253T CR от компании ICP DAS представляет собой устройство для дискретного ввода, оснащённое 32 изолированными каналами. Он предназначен для интеграции в системы автоматизации, требующие надёжного и изолированного сбора цифровых сигналов с различных устройств и датчиков.
Ключевые технические особенности модуля MN-3253T CR включают:
- Количество каналов дискретного ввода: 32, обеспечивающие параллельный сбор сигналов с различных источников.
- Типы входных сигналов: поддержка как Sink, так и Source конфигураций, совместимых с NPN и PNP транзисторами, что повышает гибкость подключения.
- Уровни логических сигналов: логический "0" — до +3 В, логический "1" — от +10 до +30 В постоянного тока, что соответствует стандартам большинства промышленных датчиков.
- Входное сопротивление: 4.7 кОм, обеспечивающее минимальную нагрузку на подключаемые устройства.
- Изоляция входов: 3000 В, гарантируя защиту от электрических помех и предотвращая повреждение системы при возникновении перенапряжений.
- Интерфейс связи: последовательный порт с протоколом Motionnet, обеспечивающий высокоскоростную передачу данных в диапазоне от 2.5 до 20 Мбит/с, настраиваемую с помощью DIP-переключателя.
- Тип подключения: 5-контактный терминальный блок, упрощающий монтаж и обслуживание устройства.
- Питание: рабочее напряжение 24 В постоянного тока с максимальным потреблением 2 Вт, что способствует энергоэффективности системы.
- Защита от неверной полярности: наличие защиты предотвращает повреждение устройства при неправильном подключении питания.
- Условия эксплуатации: рабочая температура от 0 до +60 °C и влажность от 5 до 95% без конденсации, что позволяет использовать модуль в различных промышленных средах.
- Габаритные размеры: 31 x 140 x 126.6 мм, что обеспечивает компактность и удобство монтажа на DIN-рейку.
- Материал корпуса: пластик, обеспечивающий лёгкость и устойчивость к внешним воздействиям.
Модуль MN-3253T CR предназначен для применения в системах автоматизации, где требуется надёжный сбор и изоляция цифровых сигналов. Он идеально подходит для интеграции в промышленные контроллеры, системы мониторинга и управления, а также в устройства сбора данных, где важна защита от помех и перенапряжений.
Преимущества использования MN-3253T CR включают:
- Гибкость подключения: поддержка различных типов входных сигналов и конфигураций подключения.
- Высокая степень изоляции: защита входов от перенапряжений и помех, повышающая надёжность системы.
- Энергоэффективность: низкое потребление энергии при стабильной работе устройства.
- Удобство монтажа: компактные размеры и стандартный способ крепления на DIN-рейку.
Совместимость модуля MN-3253T CR с другими устройствами системы зависит от соответствия протоколов связи и электрических характеристик. Рекомендуется учитывать эти параметры при проектировании системы автоматизации для обеспечения оптимальной интеграции и функционирования всех компонентов.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 31 x 140 x 126.6 |
| Потребление тока | 2 Вт макс. |
| Количество каналов дискретного ввода | 32 |
| Входное сопротивление | 4.7 кОм |
| Напряжение изоляции, В | 3000 |
| Тип каналов дискретного ввода | Sink/source |
| Тип подключения каналов дискретного ввода | NPN/PNP Sink/Source |
| Напряжение лог. 0 | +3 В макс. |
| Напряжение лог. 1 | +10 ~ +30 В пост. |
| Монтаж | На DIN-рейку |
| Защита от неверной полярности | Есть |
| Рабочее напряжение | 24 В пост. |
| Рабочая температура, °C | 0 ~ +60 |
| Рабочая влажность, % | 5 ~ 95, без образования конденсата |
| Температура хранения, °C | -20 ~ +80 |
| Тип устройства | Модуль дискретного ввода |
| Материал корпуса | Пластик |
| Скорость передачи данных, бит/с | 2.5~20 Мбит/с (DIP-переключатель) |
| Интерфейс | Последовательный |
| Протоколы последовательной связи | Motionnet |
| Разъем последовательного порта | 5-контактный терминальный блок |
| Системные индикаторы | Есть |
