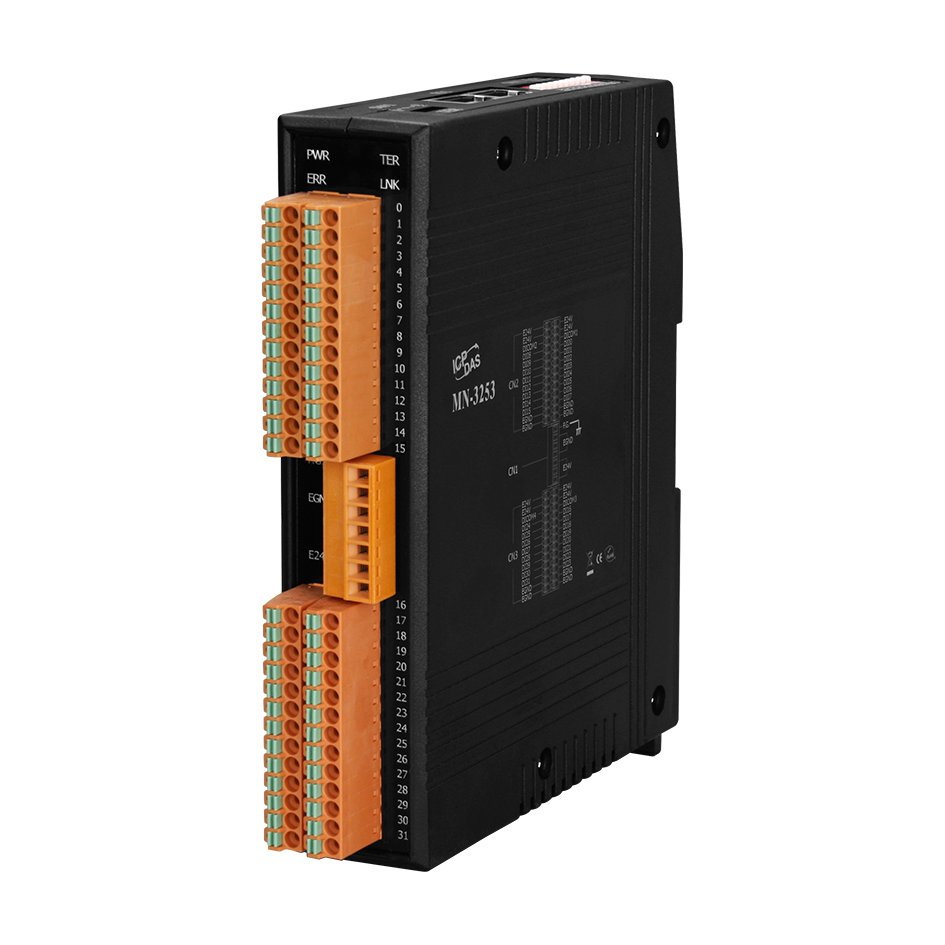

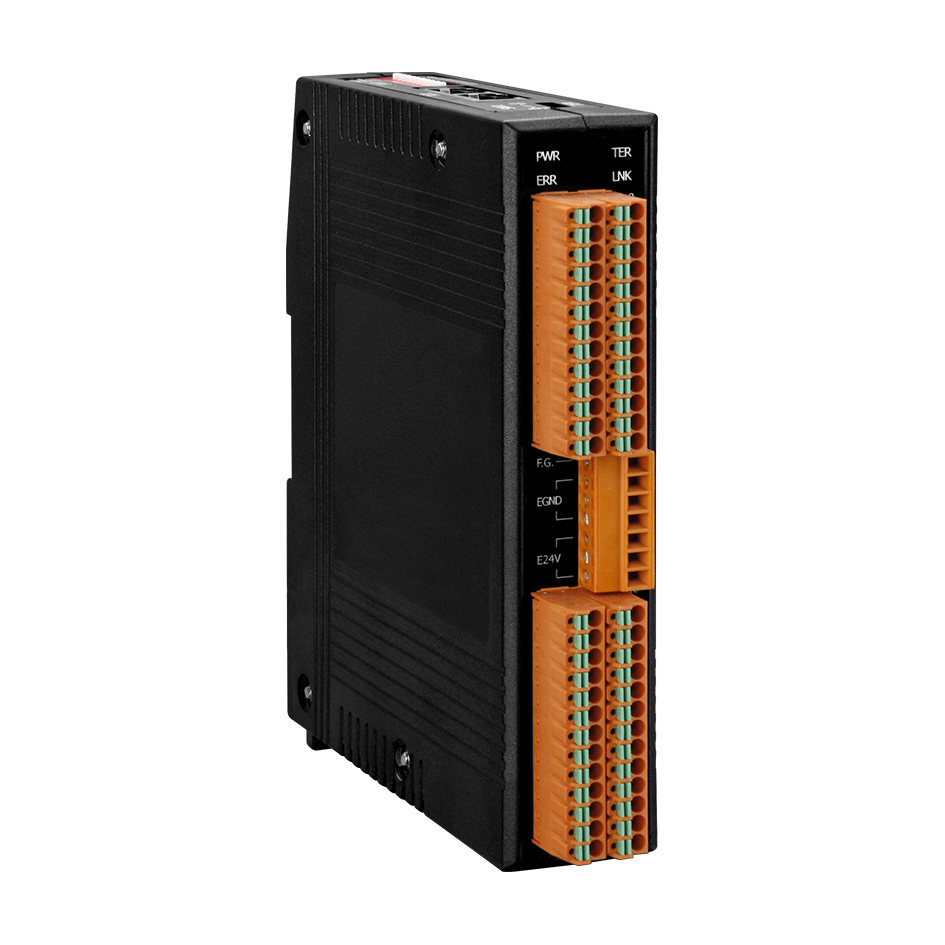

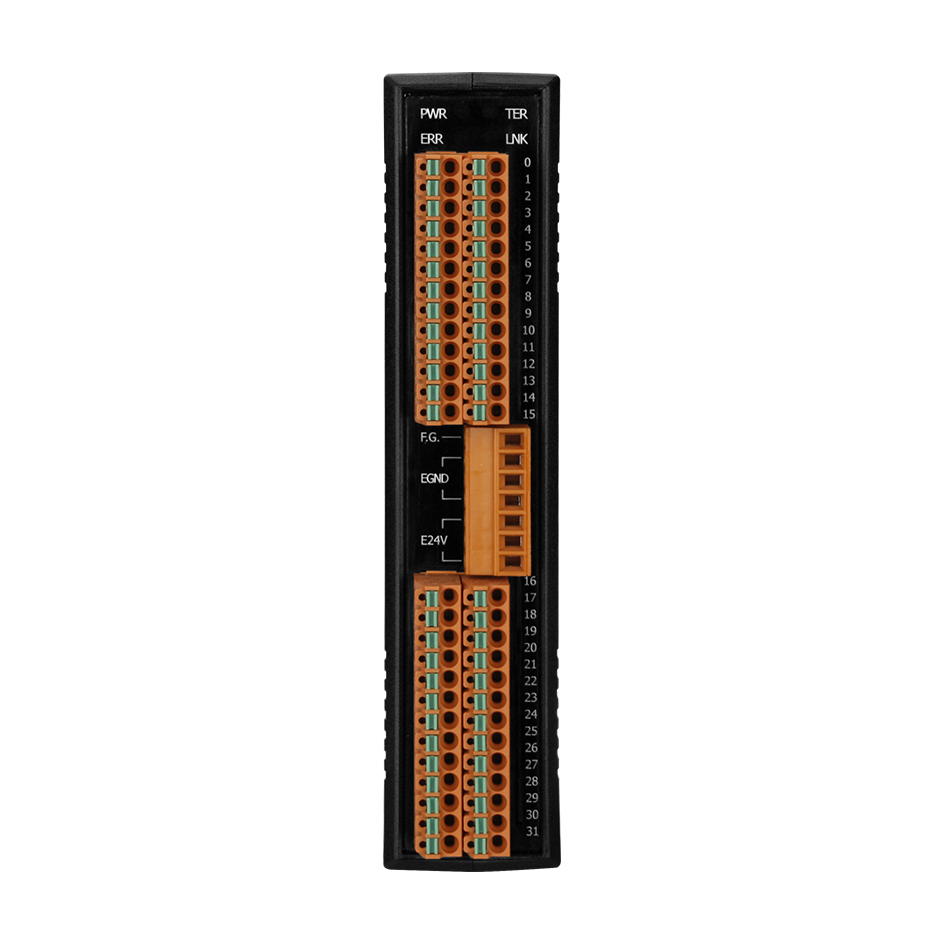

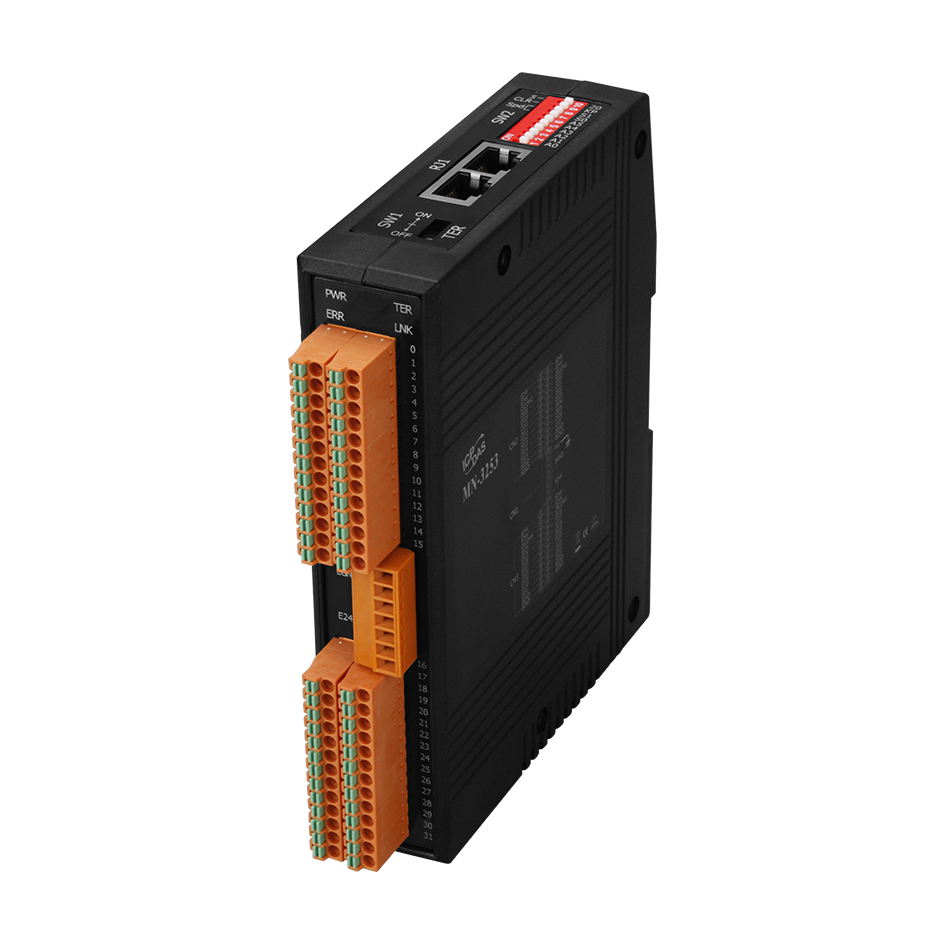

Модуль MN-3253 CR от компании ICP DAS представляет собой устройство для дискретного ввода, оснащённое 32 изолированными каналами и интерфейсом Motionnet. Он предназначен для интеграции в системы автоматизации, требующие надёжного и изолированного сбора цифровых сигналов.
Ключевые технические особенности модуля MN-3253 CR включают:
- Количество каналов дискретного ввода: 32, обеспечивающие параллельный сбор сигналов с различных источников.
- Типы входных сигналов: поддержка как NPN, так и PNP транзисторов, а также конфигураций Sink и Source, что повышает гибкость подключения.
- Уровни логических сигналов: логический "0" — до 3 В, логический "1" — от 10 до 30 В постоянного тока, что соответствует стандартам промышленных сигналов.
- Изоляция входных каналов: 3000 В, обеспечивающая защиту от помех и повышающие надёжность работы в сложных электрических средах.

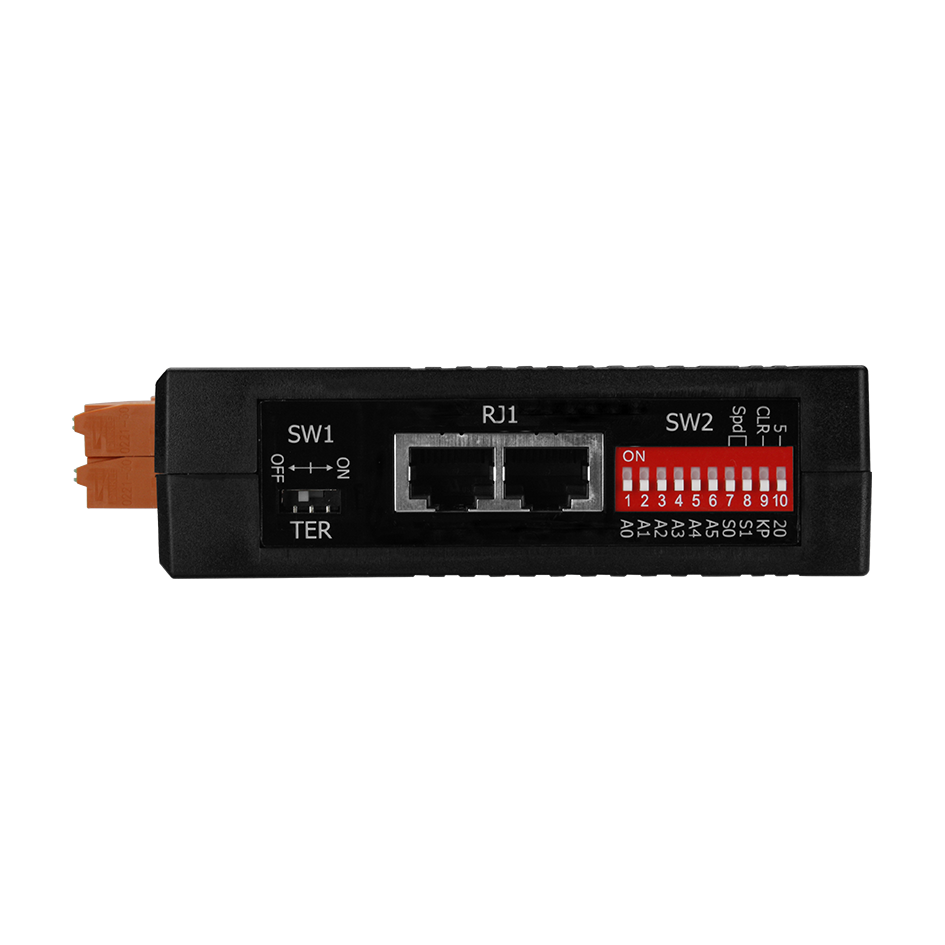

- Интерфейс связи: последовательный порт Motionnet с разъёмом RJ-45, поддерживающий скорости передачи данных от 2,5 до 20 Мбит/с, что позволяет интегрировать модуль в существующие сети Motionnet.
- Питание: рабочее напряжение 24 В постоянного тока с максимальным потреблением 2 Вт, что способствует энергоэффективности системы.
- Монтаж: установка на DIN-рейку, обеспечивающая удобство монтажа и обслуживания в распределительных щитах и шкафах управления.
- Условия эксплуатации: рабочая температура от 0 до 60 °C и влажность от 5 до 95% без конденсации, что позволяет использовать модуль в различных климатических условиях.
- Защита от неверной полярности: наличие защиты предотвращает повреждение устройства при неправильном подключении питания.
Модуль MN-3253 CR предназначен для применения в системах автоматизации, где требуется надёжный сбор и изоляция цифровых сигналов. Он идеально подходит для использования в распределённых системах управления, таких как системы управления технологическими процессами, системы мониторинга и управления оборудованием, а также в системах безопасности, где необходимо собирать сигналы с различных датчиков и устройств.
Преимущества использования MN-3253 CR включают:
- Гибкость подключения: поддержка различных типов входных сигналов и конфигураций подключения, что упрощает интеграцию в существующие системы.
- Высокая изоляция: защита входных каналов от высоковольтных помех повышает надёжность работы системы в сложных электрических средах.
- Энергоэффективность: низкое потребление энергии способствует снижению эксплуатационных расходов.
- Устойчивость к внешним воздействиям: широкий диапазон рабочих температур и влажности позволяет использовать модуль в различных климатических условиях.
Совместимость с другими устройствами системы Motionnet и стандартными промышленными интерфейсами обеспечивает лёгкую интеграцию MN-3253 CR в существующие системы автоматизации, повышая их функциональность и надёжность.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 31 x 140 x 126.6 |
| Потребление тока | 2 Вт макс. |
| Количество каналов дискретного ввода | 32 |
| Входное сопротивление | 4.7 кОм |
| Напряжение изоляции, В | 3000 |
| Тип каналов дискретного ввода | Sink/source |
| Тип подключения каналов дискретного ввода | NPN/PNP Sink/Source |
| Напряжение лог. 0 | +3 В макс. |
| Напряжение лог. 1 | +10 ~ +30 В пост. |
| Монтаж | На DIN-рейку |
| Защита от неверной полярности | Есть |
| Рабочее напряжение | 24 В пост. |
| Рабочая температура, °C | 0 ~ +60 |
| Рабочая влажность, % | 5 ~ 95, без образования конденсата |
| Температура хранения, °C | -20 ~ +80 |
| Материал корпуса | Пластик |
| Скорость передачи данных, бит/с | 2.5~20 Мбит/с (DIP-переключатель) |
| Интерфейс | Последовательный |
| Протоколы последовательной связи | Motionnet |
| Разъем последовательного порта | RJ45 |
| Системные индикаторы | Есть |
