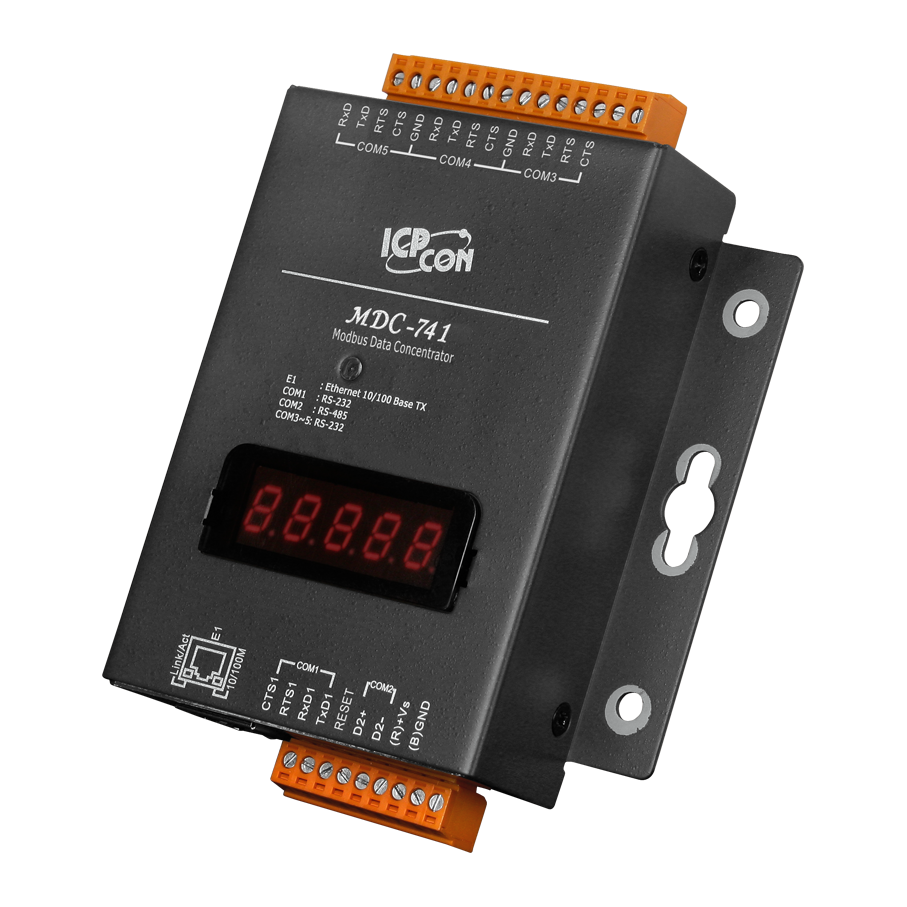

Концентратор данных MDC-741 CR Modbus Data Concentrator with 1x Ethernet and 4 x RS-232, 1 x RS-485

Концентратор данных MDC-741 CR от компании ICP DAS предназначен для эффективного сбора и передачи данных между устройствами, использующими различные протоколы Modbus. Это устройство обеспечивает централизованный доступ к данным, поступающим от Modbus RTU-устройств, через интерфейс Modbus TCP, что упрощает интеграцию и управление промышленными системами.

Ключевые технические особенности MDC-741 CR включают:

• Сетевые интерфейсы: 1 порт Ethernet 10/100 Base T(X) (разъем RJ45), поддерживающий протокол Modbus TCP.
• Порты последовательной связи: 4 порта RS-232 и 1 порт RS-485, обеспечивающие гибкость подключения различных устройств.
• Скорость передачи данных: до 115200 бит/с, что гарантирует быструю и надежную передачу информации.
• Объем памяти: 9600 регистров для каждого типа данных (AI, AO, DI, DO), позволяющий хранить значительные объемы информации.
• Электропитание: рабочее напряжение 10–30 В постоянного тока с максимальной потребляемой мощностью 2,5 Вт, что обеспечивает энергоэффективность устройства.
• Условия эксплуатации: рабочая температура от –25 до +75 °C и влажность от 10% до 90% без конденсации, что делает устройство пригодным для использования в различных климатических условиях.
• Конструктивные особенности: металлический корпус с габаритами 102 x 125 x 28 мм и возможностью настенного монтажа, обеспечивающий прочность и надежность устройства.
• Светодиодные индикаторы: индикатор состояния Heartbeat и 5-разрядный 7-сегментный дисплей для отображения цифровой информации.

Области применения MDC-741 CR включают:

• Автоматизация промышленных процессов: интеграция различных Modbus RTU-устройств в единую сеть для централизованного мониторинга и управления.
• Энергетика: сбор и передача данных от счетчиков и датчиков для анализа и оптимизации потребления энергии.
• Системы управления зданием: интеграция различных систем (отопление, вентиляция, кондиционирование) для централизованного контроля.
• Производственные предприятия: мониторинг и управление оборудованием, использующим протокол Modbus RTU.

Преимущества MDC-741 CR включают:

• Универсальность: поддержка различных протоколов Modbus (Modbus RTU master, Modbus RTU slave, Modbus TCP server) для гибкой интеграции в существующие системы.
• Масштабируемость: возможность подключения до 8 Modbus TCP-мастеров, что позволяет расширять систему без значительных изменений в инфраструктуре.
• Надежность: металлический корпус и широкий диапазон рабочих температур обеспечивают долговечность и стабильную работу устройства в различных условиях.
• Энергоэффективность: низкое потребление энергии при высокой производительности, что снижает эксплуатационные расходы.

MDC-741 CR совместим с широким спектром устройств, использующих протокол Modbus RTU, и может быть интегрирован в существующие системы автоматизации без необходимости значительных изменений в инфраструктуре. Это делает его идеальным решением для предприятий, стремящихся повысить эффективность и надежность своих промышленных процессов.

Основные характеристики:
