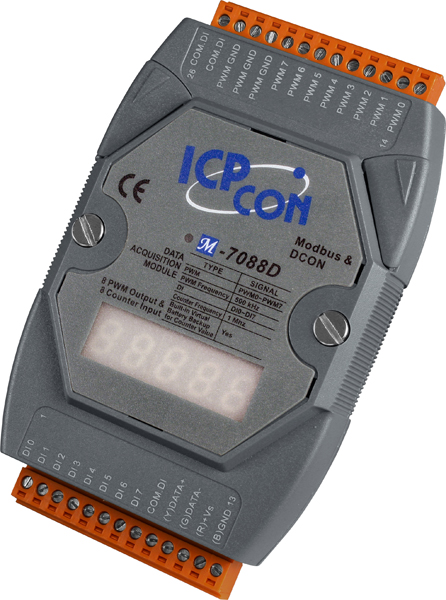

Модуль M-7088D CR M-7088 with 7-segment LED Display (RoHS)

Модуль M-7088D CR от компании ICP DAS представляет собой промышленный модуль ввода-вывода, оснащённый 8 каналами высокоскоростных счётчиков/частотомеров и 8 каналами ШИМ (широтно-импульсной модуляции). Устройство предназначено для интеграции в системы автоматизации, требующие точного измерения частоты и управления выходными сигналами.

Ключевые технические особенности M-7088D CR включают:

• Интерфейс связи: RS-485, поддерживающий протоколы Modbus RTU и DCON, обеспечивающие надёжную и быструю передачу данных на расстоянии.
• Скорость передачи данных: от 1200 до 115200 бит/с, что позволяет адаптировать устройство под различные требования системы.
• Каналы счётчиков/частотомеров: 8 каналов с разрядностью 32 бита и максимальной частотой 1 МГц, обеспечивающие высокую точность измерений.
• Каналы ШИМ: 8 каналов с диапазоном частот от 1 Гц до 500 кГц, поддерживающие режимы Sink/Source и рабочий цикл от 0,1% до 99,9%, что позволяет гибко настраивать выходные сигналы.
• Защита: изоляция каналов внутренней логики на 2500 В постоянного тока, защита от электростатических разрядов (ESD) до ±4 кВ для каждого канала и от быстрых транзиентов (EFT) до ±4 кВ для линии питания, соответствующие стандартам IEC 61000-4-2 и IEC 61000-4-4.
• Электропитание: рабочее напряжение от 10 до 30 В постоянного тока с потреблением 3,4 Вт, что обеспечивает экономичную эксплуатацию устройства.
• Условия эксплуатации: рабочая температура от -25 до +75°C, температура хранения от -40 до +85°C, рабочая влажность от 10% до 95% без конденсации, что гарантирует надёжную работу в различных климатических условиях.
• Монтаж: на DIN-рейку, что упрощает установку и интеграцию в существующие системы.
• Индикаторы: 7-сегментный светодиодный дисплей и индикатор питания/передачи данных для визуального контроля состояния устройства.

Области применения M-7088D CR включают:

• Системы автоматизации: для точного измерения частоты и управления выходными сигналами в промышленных процессах.
• Контроль и управление: в оборудовании, где требуется мониторинг частоты и управление ШИМ-сигналами, например, в системах управления двигателями или процессами с переменной частотой.
• Интеграция в SCADA-системы: для расширения возможностей сбора и обработки данных в реальном времени.

Преимущества M-7088D CR:

• Гибкость настройки: широкий диапазон частот и рабочих циклов ШИМ, а также высокая разрядность счётчиков позволяют адаптировать устройство под специфические требования различных приложений.
• Надёжность: защита от электромагнитных помех и широкий диапазон рабочих температур обеспечивают стабильную работу в сложных промышленных условиях.
• Удобство монтажа: стандартный монтаж на DIN-рейку упрощает интеграцию в существующие системы автоматизации.

Совместимость M-7088D CR с другими устройствами и системами обеспечивается поддержкой стандартных промышленных протоколов Modbus RTU и DCON, что позволяет интегрировать модуль в различные системы автоматизации и управления. Для подключения к сети RS-485 рекомендуется использовать соответствующие преобразователи и повторители, такие как tM-7520U CR или tM-7561 CR от ICP DAS, которые обеспечивают надёжную передачу данных на большие расстояния и защиту от помех.

В заключение, M-7088D CR от ICP DAS представляет собой надёжное и гибкое решение для задач измерения частоты и управления выходными сигналами в промышленных системах автоматизации, обеспечивая высокую точность, надёжность и удобство интеграции.

Основные характеристики:
