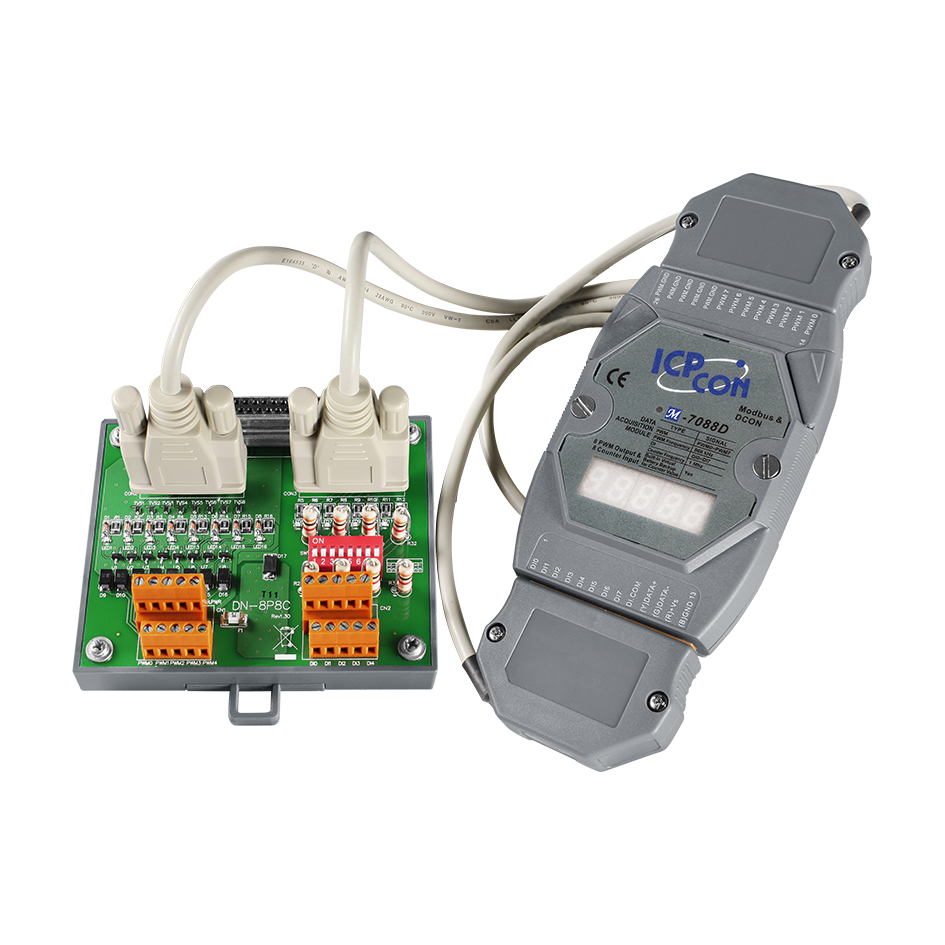

Модуль M-7088D-G/S CR M-7088D with DN-8P8C-CA External Board (Gray Cover) (RoHS)

Модуль M-7088D-G/S CR от ICP DAS представляет собой высокопроизводительное устройство ввода-вывода, предназначенное для применения в промышленных системах автоматизации. Он оснащён 8 каналами цифрового ввода-вывода, поддерживающими функции высокоскоростного счётчика и генератора ШИМ-сигналов, что делает его идеальным для задач, связанных с контролем и измерением частоты, а также управлением скоростью и положением исполнительных механизмов.

**Ключевые технические особенности:**

• Цифровые входы: 8 каналов с максимальной частотой до 1 МГц, обеспечивающие точное измерение частоты и импульсов. Разрядность счётчика составляет 32 бита, что позволяет обрабатывать длительные сигналы без потери данных.
• Цифровые выходы: 8 каналов ШИМ с диапазоном выходных частот от 1 Гц до 500 кГц. Напряжение нагрузки варьируется от +5 до +50 В постоянного тока, что расширяет возможности управления различными исполнительными механизмами. Режимы работы включают циклический и непрерывный, с возможностью аппаратного или программного запуска.
• Интерфейсы связи: Поддержка протоколов Modbus RTU и DCON, обеспечивающих совместимость с широким спектром промышленного оборудования. Скорость передачи данных достигает 115200 бит/с, что гарантирует быструю и надёжную передачу информации.
• Электропитание: Рабочее напряжение от 10 до 30 В постоянного тока при потребляемой мощности 3,4 Вт. Защита от неверной полярности предотвращает повреждение устройства при неправильном подключении.
• Условия эксплуатации: Рабочая температура от -25 до +75 °C и влажность от 10 до 95% без конденсации влаги. Это позволяет использовать модуль в различных климатических условиях и промышленных средах.
• Защита: Изоляция каналов внутренней логики до 2500 В постоянного тока, защита от электростатических разрядов (ESD) до ±4 кВ для каждого канала и защита от быстрых транзиентных процессов (EFT) до ±4 кВ для линии питания обеспечивают надёжную работу устройства в условиях электромагнитных помех.

**Области применения и целевая аудитория:**

Модуль M-7088D-G/S CR предназначен для интеграции в системы автоматизации различных отраслей промышленности, включая машиностроение, энергетический сектор, транспорт и другие. Он идеально подходит для задач, связанных с контролем скорости и положения двигателей, мониторингом частоты сигналов, а также для реализации систем управления с использованием ШИМ-сигналов. Целевая аудитория включает инженеров, занимающихся проектированием и обслуживанием промышленных автоматизированных систем, а также разработчиков программного обеспечения, интегрирующих устройства ввода-вывода в свои решения.

**Преимущества и совместимость:**

• Гибкость подключения: Винтовые клеммы обеспечивают надёжное и удобное подключение проводов, что упрощает монтаж и обслуживание устройства.
• Универсальность: Поддержка двух промышленных протоколов связи (Modbus RTU и DCON) позволяет интегрировать модуль в различные системы автоматизации без необходимости дополнительных адаптеров или преобразователей.
• Надёжность: Встроенные сторожевые таймеры (аппаратный и программный) обеспечивают защиту от сбоев и повышают общую надёжность системы.
• Широкий диапазон рабочих условий: Способность работать при температуре от -25 до +75 °C и в условиях высокой влажности делает модуль подходящим для эксплуатации в различных климатических зонах и промышленных средах.

Модуль M-7088D-G/S CR от ICP DAS представляет собой надёжное и высокопроизводительное решение для задач ввода-вывода в промышленных системах автоматизации, обеспечивая гибкость, совместимость и эффективность при решении широкого спектра задач.
