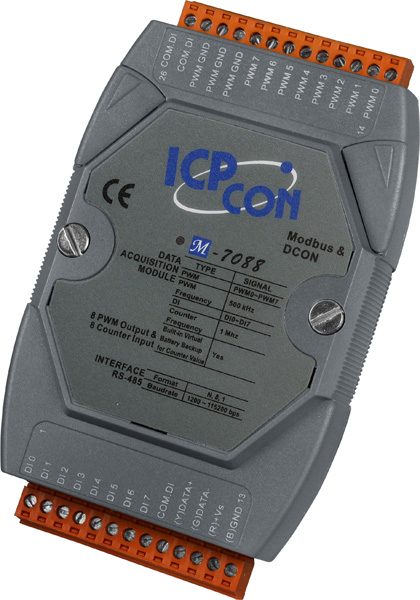

Модуль M-7088 CR от ICP DAS представляет собой промышленное устройство, предназначенное для управления и мониторинга в автоматизированных системах. Он оснащён 8 каналами ШИМ (широтно-импульсной модуляции) и 8 каналами высокоскоростных счётчиков, что делает его универсальным решением для различных задач в области автоматизации.
**Ключевые технические особенности:**
- ШИМ-выходы: 8 каналов с частотой от 1 Гц до 500 кГц, поддерживающие режимы Sink и Source. Максимальная нагрузка на канал: Sink — 10 мА при +5 В, Source — 1 мА при +5 В. Рабочий цикл регулируется в диапазоне от 0,1% до 99,9%. Напряжение нагрузки составляет +5 В постоянного тока.
- Счётчики: 8 каналов с разрешением 32 бита и максимальной частотой счёта до 1 МГц. Каналы могут работать в режиме счёта вверх, поддерживают аппаратный и программный запуск. Напряжение логического уровня 1 с изоляцией: 3,5–5 В; логический уровень 0 с изоляцией: 0–1 В.
- Интерфейсы и протоколы: Интерфейс RS-485 с поддержкой протоколов Modbus RTU и DCON. Скорость передачи данных варьируется от 1200 до 115200 бит/с.
- Электропитание: Рабочее напряжение от 10 до 30 В постоянного тока, потребляемая мощность — 2,9 Вт. Защита от неверной полярности присутствует.
- Условия эксплуатации: Рабочая температура от -25 до +75 °C, температура хранения от -40 до +85 °C. Рабочая влажность от 10% до 95% без конденсации.
- Защита: Изоляция каналов внутренней логики — 2500 В постоянного тока. Защита от электростатического разряда (ESD) по IEC 61000-4-2: ±4 кВ для каждого канала. Защита от быстрых транзиентных помех (EFT) по IEC 61000-4-4: ±4 кВ для линии питания.
- Конструктивные особенности: Пластиковый корпус, монтаж на DIN-рейку. Габаритные размеры: 123 x 72 x 35 мм. Системный индикатор: питание/передача данных.
**Области применения и целевая аудитория:**
Модуль M-7088 CR предназначен для использования в промышленных автоматизированных системах, где требуется управление аналоговыми устройствами и мониторинг цифровых сигналов. Он идеально подходит для задач, связанных с контролем скорости и положения двигателей, регулированием яркости освещения, измерением частоты и импульсов, а также для систем, требующих высокой скорости счёта и точности измерений. Целевая аудитория включает инженеров, занимающихся проектированием и обслуживанием автоматизированных систем управления, а также разработчиков, интегрирующих модули ввода-вывода в свои решения.
**Преимущества и совместимость:**
- Универсальность: Поддержка различных режимов работы и широкого диапазона частот делает модуль подходящим для разнообразных приложений.
- Надёжность: Высокая степень защиты от внешних воздействий и широкий диапазон рабочих температур обеспечивают стабильную работу в сложных промышленных условиях.
- Совместимость: Интерфейс RS-485 и поддержка стандартных протоколов Modbus RTU и DCON обеспечивают лёгкую интеграцию с различными системами и устройствами.
- Простота монтажа: Компактные размеры и возможность монтажа на DIN-рейку упрощают установку и экономят пространство в распределительных щитах.
Модуль M-7088 CR от ICP DAS является надёжным и эффективным решением для реализации сложных задач в области промышленной автоматизации, обеспечивая высокую гибкость и совместимость с различными системами и устройствами.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 123 x 72 x 35 |
| Потребление тока | 2.9 Вт |
| Сторожевой таймер | Есть |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Интерфейс | RS-485 |
| Протоколы последовательной связи | Modbus RTU DCON |
| Изоляция каналов внутренней логики | 2500 В пост.тока |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для линии питания |
| Количество каналов ШИМ | 8 |
| Частота | 1 Гц ~ 500 кГц |
| Максимальная нагрузка на канал | Sink: 10 мА при +5 В пост., Source: 1 мА при +5 В пост. |
| Тип подключения каналов ШИМ | Sink/Source |
| Рабочий цикл | 0.1 ~ 99.9% |
| Режим работы | Циклический, Непрерывный |
| Количество ускоренных счетов | 1 ~ 65535 |
| Запуск | Аппаратный или программный |
| Тип каналов ШИМ | PWM, TTL |
| Напряжение нагрузки | +5 В пост.тока |
| Максимальная частота счета | 1 МГц |
| Количество каналов Энкодер/Частотомер/Счетчик | 8 |
| Разрешение счетчика/энкодера, бит | 32 |
| Режим счетчика | Счет вверх |
| Поддержка аварийного питания | Есть |
| Напряжение в закрытом состоянии | +1 В пост.тока макс. |
| Тип каналов | Приемник Энкодер/Частотомер/Счетчик |
| Напряжение в открытом состоянии | +3.5 ~ 5 В пост.тока |
| Тип устройства | Энкодер |
