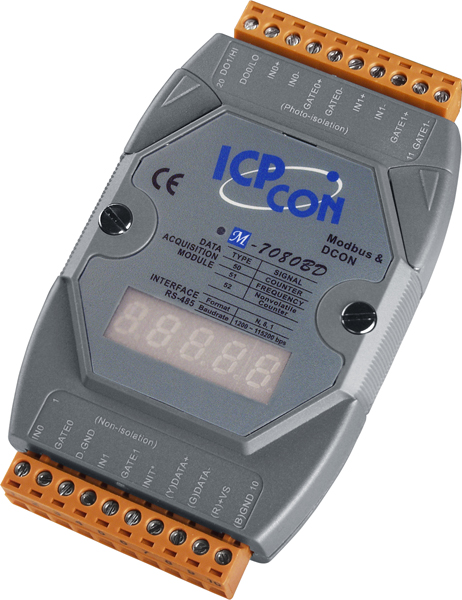

Модуль M-7080BD CR Battery backup counter/frequency input module with LED display

Модуль M-7080BD CR от компании ICP DAS предназначен для высокоточного измерения частоты и импульсов, а также для управления дискретными выходами в промышленных автоматизированных системах. Устройство оснащено двумя каналами счетчика/частотомера и двумя каналами дискретного вывода, обеспечивая надежную работу в условиях промышленной эксплуатации.

Ключевые технические особенности модуля M-7080BD CR включают:

• Два канала счетчика/частотомера с разрядностью 32 бита и максимальной частотой до 100 кГц, что позволяет точно измерять высокочастотные сигналы.
• Два канала дискретного вывода с открытым коллектором, поддерживающие выходное напряжение от 3,5 до 30 В и максимальный ток до 30 мА, обеспечивая гибкость в управлении различными устройствами.
• Интерфейс RS-485 с поддержкой протоколов Modbus RTU и DCON, обеспечивающий надежную и быструю передачу данных на расстоянии до 1200 метров.
• 7-сегментный светодиодный дисплей для индикации текущих значений счетчика и состояния устройства, упрощая мониторинг и диагностику.
• Сторожевой таймер для сохранения данных счетчика при сбоях питания, обеспечивая надежность данных в критических приложениях.
• Защита от перенапряжения ±0,5 кВ для линии питания и ±4 кВ для каждого канала, а также изоляция каналов внутренней логики до 3000 В, что повышает устойчивость устройства к внешним помехам.
• Рабочий диапазон температур от -25 до +75 °C и рабочая влажность от 10 до 95% без конденсации, что позволяет использовать модуль в различных климатических условиях.

Модуль M-7080BD CR находит применение в различных областях промышленной автоматизации, включая:

• Системы учета и контроля в энергетике, где требуется точное измерение частоты и импульсов для мониторинга потребления и генерации энергии.
• Производственные линии, где необходимо отслеживание количества произведенной продукции или скорости конвейера.
• Системы управления водоснабжением, где важно контролировать расход воды и состояние насосных станций.
• Системы безопасности, где требуется мониторинг сигналов тревоги и управление исполнительными механизмами.

Преимущества модуля M-7080BD CR включают:

• Высокая точность измерений, обеспечиваемая 32-битной разрядностью счетчика и максимальной частотой до 100 кГц.
• Гибкость в управлении благодаря двум каналам дискретного вывода с настраиваемым выходным напряжением и током.
• Надежность обеспечивается защитой от перенапряжений, изоляцией каналов и сторожевым таймером для сохранения данных при сбоях питания.
• Устойчивость к внешним воздействиям благодаря широкому диапазону рабочих температур и влажности, а также защите от электростатических разрядов и электромагнитных помех.

Модуль M-7080BD CR совместим с различными промышленными системами, поддерживающими протоколы Modbus RTU и DCON, и может интегрироваться с другими устройствами ICP DAS, такими как модули ввода-вывода серии I-7000, для создания комплексных решений в области промышленной автоматизации.

Основные характеристики:
