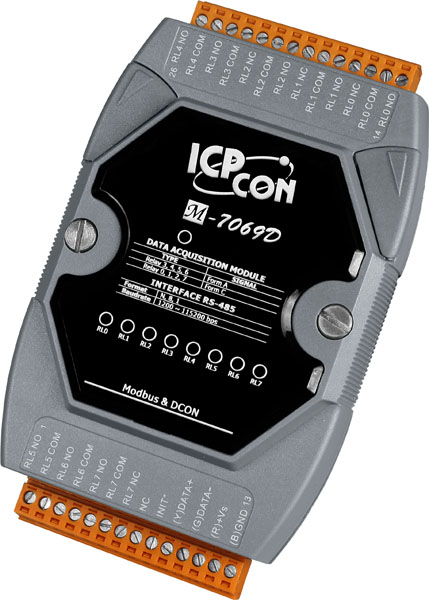

Модуль M-7069D CR M-7069 with LED Display (RoHS)

Модуль M-7069D CR от компании ICP DAS представляет собой устройство с 8 каналами силового релейного вывода, оснащённое светодиодным индикатором статуса. Он предназначен для интеграции в системы автоматизации, требующие надёжного управления высоковольтными нагрузками.

Ключевые технические особенности M-7069D CR включают:

• Релейные выходы: 8 каналов, разделённых на 4 канала с нормально разомкнутыми контактами (Form A) и 4 канала с перекидными контактами (Form C). Это обеспечивает гибкость в подключении различных типов нагрузок.
• Нагрузочная способность реле: Для Form A — до 6 А при 240 В переменного тока и 6 А при 35 В постоянного тока; для Form C — до 5 А при 250 В переменного тока и 5 А при 30 В постоянного тока, что позволяет управлять мощными устройствами.
• Время переключения реле: 5 мс (типичное значение), обеспечивая быструю реакцию системы на команды.
• Время восстановления контактов: 1 мс (типичное значение), минимизируя задержки при переключении.
• Механическая износостойкость: 15 миллионов циклов для Form C и 30 миллионов циклов для Form A, что гарантирует долгосрочную эксплуатацию устройства.
• Электрическая износостойкость: 100 000 циклов, подтверждая надёжность при частом использовании.
• Защита от перенапряжений: ±3 кВ для линии питания, обеспечивая устойчивость к внешним электрическим помехам.
• Изоляция каналов внутренней логики: 3750 В постоянного тока, предотвращая влияние высоковольтных сигналов на чувствительные компоненты.
• Защита от электростатических разрядов (ESD): ±4 кВ для каждого канала, соответствуя стандарту IEC 61000-4-2, что повышает устойчивость к статическим разрядам.
• Защита от быстрых транзиентных помех (EFT): ±4 кВ для каждого канала и линии питания, а также ±2 кВ для порта RS-485, соответствуя стандарту IEC 61000-4-4, обеспечивая надёжную работу в индустриальных условиях.

Модуль M-7069D CR предназначен для применения в различных областях, включая:

• Автоматизация зданий: Управление освещением, вентиляцией и другими системами зданий.
• Промышленная автоматизация: Контроль и управление оборудованием на производственных линиях.
• Автоматизация машин: Интеграция в системы управления машинами для обеспечения их эффективной работы.
• Удалённое обслуживание и диагностика: Использование в системах мониторинга и диагностики для удалённого контроля состояния оборудования.
• Испытательное оборудование: Управление тестовыми установками и лабораторным оборудованием.

Преимущества M-7069D CR включают:

• Гибкость подключения: Возможность управления различными типами нагрузок благодаря комбинации Form A и Form C реле.
• Надёжность: Высокая механическая и электрическая износостойкость, обеспечивающая долгосрочную эксплуатацию устройства.
• Защищённость: Многоуровневая защита от перенапряжений и электростатических разрядов, соответствующая международным стандартам.
• Удобство монтажа: Компактные габариты (123 x 72 x 35 мм) и возможность монтажа на DIN-рейку или стену, что упрощает интеграцию в существующие системы.
• Индикация статуса: Светодиодные индикаторы для каждого канала релейного вывода и общий индикатор питания/передачи данных, позволяющие оперативно отслеживать состояние устройства.

Совместимость M-7069D CR с промышленными протоколами Modbus RTU и DCON обеспечивает его интеграцию в широкий спектр систем автоматизации. Рабочий диапазон напряжения питания от 10 до 30 В постоянного тока и защита от неверной полярности делают устройство удобным для использования в различных условиях. Рабочая температура от -25 до +75°C и защита от перенапряжений гарантируют надёжную работу в сложных промышленных средах.
