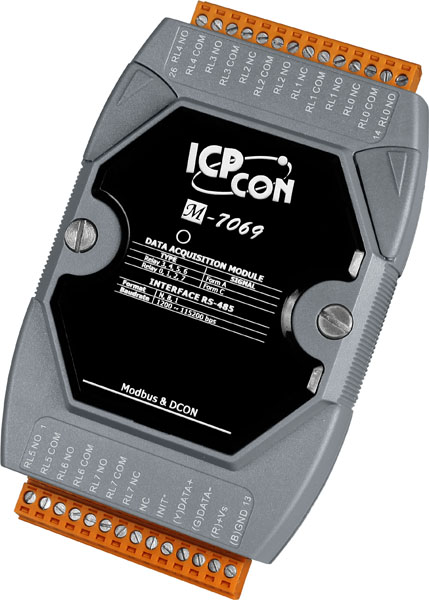

Модуль M-7069 CR 4-channel Form A Power Relay Output and 4-channel Form C Power Relay Output Module

Модуль M-7069 CR от ICP DAS представляет собой устройство для управления релейными выходами, оснащённое четырьмя каналами Form A и четырьмя каналами Form C. Это решение предназначено для интеграции в системы автоматизации, требующие надёжного и гибкого управления внешними устройствами.

Ключевые технические особенности модуля M-7069 CR включают:

• Габаритные размеры: 123 x 72 x 35 мм, что обеспечивает компактность при монтаже на DIN-рейку.
• Потребление энергии: 2,1 Вт, способствуя эффективному использованию ресурсов системы.
• Сторожевой таймер: наличие функции сторожевого таймера повышает надёжность работы устройства.
• Механическая износостойкость: до 15 000 000 переключений для каналов Form C и до 30 000 000 для Form A, что гарантирует долговечность эксплуатации.
• Время переключения реле: 5 мс, обеспечивая быструю реакцию системы.
• Время восстановления: 1 мс, минимизируя задержки при переключении.
• Нагрузочная способность реле: Form C — 5 А при 250 В переменного тока и 5 А при 30 В постоянного тока; Form A — 6 А при 35 В постоянного тока и 6 А при 240 В переменного тока, что позволяет управлять различными типами нагрузок.
• Рабочие условия: температурный диапазон от -25 до +75°C и влажность от 10% до 95% без конденсации, обеспечивая надёжную работу в различных климатических условиях.
• Интерфейс связи: RS-485 с поддержкой протоколов Modbus RTU и DCON, что обеспечивает совместимость с широким спектром устройств и систем.
• Скорость передачи данных: от 1200 до 115200 бит/с, позволяя адаптироваться к требованиям конкретного приложения.
• Защита от перенапряжения: ±3 кВ для линии питания и ±4 кВ для каждого канала, обеспечивая устойчивость к внешним помехам.
• Изоляция каналов внутренней логики: 3750 В постоянного тока, повышая безопасность эксплуатации.
• Защита ESD: ±4 кВ для каждого канала и ±8 кВ для случайной точки, минимизируя риски повреждения от электростатических разрядов.
• Защита EFT: ±4 кВ для каждого канала и линии питания, а также ±2 кВ для порта RS-485, обеспечивая устойчивость к электрическим помехам.

Модуль M-7069 CR предназначен для использования в системах автоматизации, где требуется надёжное управление внешними устройствами с помощью релейных выходов. Он идеально подходит для применения в промышленной автоматизации, системах управления зданием, а также в других областях, где необходимо интегрировать релейные выходы в существующие системы управления.

Преимущества модуля M-7069 CR включают:

• Гибкость в управлении: возможность настройки значений при подаче питания и установки безопасных значений программно, что повышает адаптивность системы.
• Надёжность: высокая механическая и электрическая износостойкость, а также защита от перенапряжений и электростатических разрядов, обеспечивая долгосрочную эксплуатацию без сбоев.
• Совместимость: поддержка стандартных протоколов Modbus RTU и DCON, что облегчает интеграцию с различными устройствами и системами.
• Устойчивость к внешним воздействиям: широкий диапазон рабочих температур и влажности, а также защита от перенапряжений и электростатических разрядов, обеспечивая надёжную работу в различных условиях.

Модуль M-7069 CR от ICP DAS является надёжным и гибким решением для управления релейными выходами в системах автоматизации, обеспечивая высокую производительность и долговечность при эксплуатации в различных условиях.

Основные характеристики:
