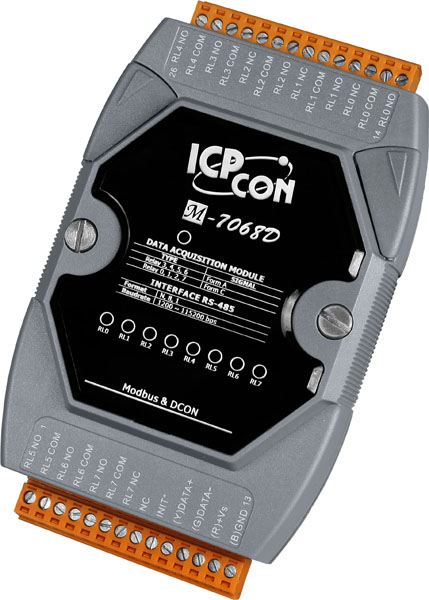

Модуль M-7068D CR M-7068 with LED Display (RoHS)

Модуль M-7068D CR M-7068 с LED-дисплеем (RoHS) от компании ICP DAS предназначен для расширения возможностей промышленных систем автоматизации за счет предоставления 8 каналов релейного вывода. Устройство обеспечивает надежную и эффективную коммутацию сигналов в различных промышленных приложениях.

Ключевые технические особенности модуля M-7068D CR M-7068 включают:

• Количество каналов релейного вывода: 8, из которых 4 канала с нормально разомкнутыми контактами (Form A) и 4 канала с перекидными контактами (Form C), что обеспечивает гибкость в подключении различных устройств.
• Нагрузочная способность реле: 2 А при 30 В постоянного тока, 0,24 А при 220 В постоянного тока и 0,25 А при 250 В переменного тока, что позволяет управлять широким спектром нагрузок.
• Время переключения реле: 3 мс для включения и 4 мс для выключения, обеспечивая быструю реакцию системы.
• Гальваническая изоляция: 2000 В постоянного тока между каналами внутренней логики и внешними цепями, повышая устойчивость к помехам и защищая оборудование от перенапряжений.
• Интерфейс связи: RS-485 с поддержкой протоколов Modbus RTU и DCON, обеспечивая совместимость с различными промышленными контроллерами и системами управления.
• Скорость передачи данных: от 1200 до 115200 бит/с, что позволяет адаптировать устройство под требования конкретного приложения.
• Защита от электростатического разряда (ESD): ±4 кВ для каждого канала и ±8 кВ для случайной точки, соответствующая стандарту IEC 61000-4-2, обеспечивая надежную работу в условиях повышенной электростатической активности.
• Защита от электрических помех (EFT): ±4 кВ для каждого канала и линии питания, а также ±2 кВ для порта RS-485, соответствующая стандарту IEC 61000-4-4, повышая устойчивость устройства к внешним помехам.
• Защита от перенапряжений: ±3 кВ для линии питания, соответствующая стандарту IEC 61000-4-5, предотвращая повреждения от кратковременных перенапряжений.
• Рабочие условия: температурный диапазон от -25 до +75°C и влажность от 10 до 95% без конденсации, что позволяет использовать устройство в различных климатических условиях.
• Питание: постоянное напряжение от 10 до 30 В с защитой от неверной полярности, обеспечивая гибкость в выборе источника питания.
• Монтаж: на DIN-рейку, что упрощает установку в распределительные щиты и шкафы управления.
• Индикаторы: 8 светодиодных индикаторов состояния релейных выходов и один индикатор питания/передачи данных, позволяющие оперативно контролировать работу устройства.

Модуль M-7068D CR M-7068 находит применение в различных областях промышленной автоматизации, включая:

• Автоматизация зданий: управление освещением, системами отопления, вентиляции и кондиционирования воздуха.
• Фабричная автоматизация: управление машинами и оборудованием на производственных линиях.
• Автоматизация машин: интеграция с системами управления станками и роботизированными комплексами.
• Удаленное обслуживание и диагностика: мониторинг и управление удаленными объектами для обеспечения их бесперебойной работы.
• Испытательное оборудование: управление тестовыми стендами и лабораторным оборудованием.

Преимущества использования модуля M-7068D CR M-7068 включают:

• Высокая надежность: благодаря гальванической изоляции и защите от электростатических разрядов и перенапряжений.
• Гибкость подключения: возможность управления различными типами нагрузок благодаря разнообразию типов релейных контактов.
• Совместимость: поддержка стандартных промышленных протоколов Modbus RTU и DCON, обеспечивающая интеграцию с широким спектром оборудования.
• Удобство монтажа: компактные размеры и возможность установки на DIN-рейку упрощают процесс установки и обслуживания.

Модуль M-7068D CR M-7068 является эффективным решением для расширения функциональности промышленных систем автоматизации, обеспечивая надежную и гибкую коммутацию сигналов в различных приложениях.
