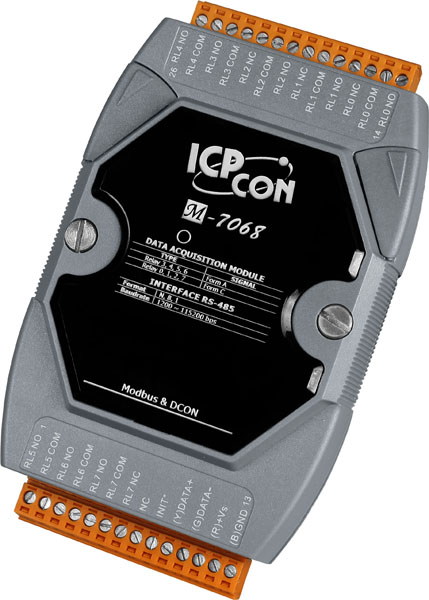

Модуль M-7068 CR от компании ICP DAS представляет собой устройство с 8 каналами релейного вывода, разделёнными на 4 канала Form A и 4 канала Form C. Это решение предназначено для интеграции в системы автоматизации, требующие надёжного и гибкого управления сигналами.
Ключевые технические особенности модуля M-7068 CR включают:
- Габаритные размеры: 123 x 72 x 35 мм, что обеспечивает компактность при монтаже на DIN-рейку.
- Потребление тока: 1,6 Вт, что способствует энергоэффективности системы.
- Механическая износостойкость: 100 000 000 переключений, обеспечивая долгосрочную эксплуатацию.
- Время переключения реле: 3 мс, что гарантирует быструю реакцию системы.
- Нагрузочная способность реле: 2 А при 30 В постоянного тока, 0,24 А при 220 В постоянного тока и 0,25 А при 250 В переменного тока, что делает модуль универсальным для различных приложений.
- Интерфейс связи: RS-485 с поддержкой протоколов Modbus RTU и DCON, обеспечивая совместимость с широким спектром устройств.
- Скорость передачи данных: от 1200 до 115200 бит/с, что позволяет адаптировать систему под различные требования.
- Защита от перенапряжения: ±3 кВ для линии питания, обеспечивая надёжность работы в условиях электромагнитных помех.
- Изоляция каналов внутренней логики: 2000 В постоянного тока, повышая устойчивость к внешним воздействиям.
- Рабочая температура: от -25 до +75°C, что расширяет область применения модуля в различных климатических условиях.
- Защита от электростатических разрядов (ESD): ±4 кВ для каждого канала и ±8 кВ для случайной точки, повышая надёжность устройства.
- Защита от быстрых переходных процессов (EFT): ±4 кВ для каждого канала и линии питания, а также ±2 кВ для порта RS-485, обеспечивая устойчивость к коротким импульсным помехам.
Модуль M-7068 CR предназначен для применения в системах автоматизации, где требуется надёжное управление сигналами. Он идеально подходит для интеграции в системы управления технологическими процессами, системы сигнализации и оповещения, а также в устройствах контроля и управления доступом. Благодаря гибкости в настройке и высокому уровню защиты, модуль обеспечивает стабильную работу в различных промышленных условиях.
Преимущества использования модуля M-7068 CR включают:
- Гибкость в настройке: возможность программной установки значений при подаче питания и безопасного значения, что упрощает процесс конфигурации системы.
- Высокая надёжность: защита от перенапряжений, электростатических разрядов и быстрых переходных процессов обеспечивает бесперебойную работу устройства в сложных условиях.
- Универсальность: поддержка различных протоколов связи и широкий диапазон рабочих температур делают модуль подходящим для разнообразных приложений.
Совместимость модуля M-7068 CR с другими устройствами обеспечивается благодаря стандартному интерфейсу RS-485 и поддержке протоколов Modbus RTU и DCON. Это позволяет интегрировать модуль в существующие системы автоматизации без необходимости значительных изменений в инфраструктуре. Компактные размеры и возможность монтажа на DIN-рейку упрощают установку и экономят пространство в распределительных щитах и шкафах управления.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 123 x 72 x 35 |
| Потребление тока | 1.6 Вт |
| Сторожевой таймер | Есть |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Количество каналов релейного вывода | 8 |
| Установка значения при подаче питания | Есть, настраивается программно |
| Механическая износостойкость | 100000000 переключений |
| Время восстановления | 4 мс |
| Установка безопасного значения | Есть, настраивается программно |
| Нагрузочная способность реле | 2 А @ 30 В пост.; 0.24 @ 220 В пост.; 0.25 А @ 250 В пер. |
| Электрическая износостойкость | 200000 переключений |
| Тип каналов релейного вывода | Сигнальное реле (Form A × 4, Form C × 4) |
| Время переключения реле | 3 мс |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Интерфейс | RS-485 |
| Протоколы последовательной связи | Modbus RTU DCON |
| Защита от перенапряжения | ±3 кВ для линии питания |
| Изоляция каналов внутренней логики | 2000 В пост.тока |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для каждого канала и линии питания ±2 кВ для порта RS-485 |
| Тип устройства | Модуль дискретного вывода |
| Тип каналов | Релейный вывод |
