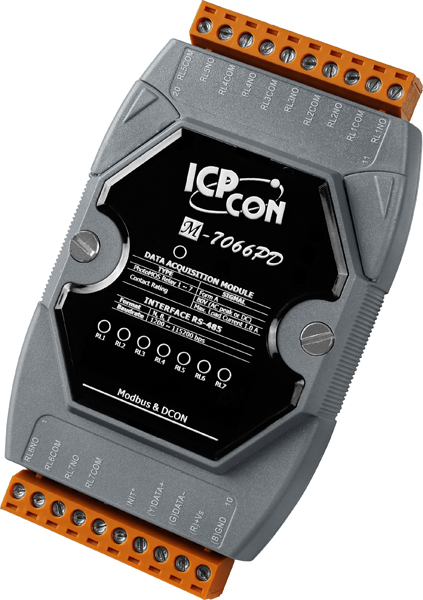

Модуль M-7066PD CR от ICP DAS представляет собой устройство с семью каналами релейного вывода, оснащённое светодиодным дисплеем и выполненное в сером пластиковом корпусе. Этот модуль предназначен для использования в промышленных системах автоматизации, где требуется надёжное управление различными устройствами с помощью релейных выходов.
Ключевые технические особенности M-7066PD CR включают:
- Релейные выходы: 7 каналов с опторелейными реле, обеспечивающими быструю реакцию, высокую электрическую выносливость и устойчивость к вибрациям и ударам. Каждый канал поддерживает нагрузку до 1 А при 80 В (AC peak или DC).
- Скорость передачи данных: от 1200 до 115200 бит/с через интерфейс RS-485, что обеспечивает гибкость в настройке скорости передачи в зависимости от требований системы.
- Протоколы связи: поддержка Modbus RTU и DCON, что позволяет интегрировать модуль в различные системы автоматизации и SCADA.
- Защита от электростатических разрядов (ESD): до ±4 кВ для каждого канала и ±8 кВ для случайной точки, обеспечивая надёжную работу в промышленных условиях с высоким уровнем электромагнитных помех.
- Рабочие условия: широкий диапазон рабочих температур от -25°C до +75°C и рабочая влажность от 10% до 95% без конденсации, что делает модуль подходящим для эксплуатации в различных климатических условиях.
- Электропитание: входное напряжение постоянного тока от 10 до 30 В с защитой от неверной полярности, что упрощает подключение и повышает надёжность эксплуатации.
- Монтаж: установка на DIN-рейку, что обеспечивает удобство монтажа в распределительных щитах и шкафах управления.
- Индикаторы: 7 светодиодных индикаторов для отображения статуса каждого канала и один индикатор питания/передачи данных для мониторинга состояния устройства.
Модуль M-7066PD CR предназначен для применения в системах автоматизации, где требуется управление различными устройствами с помощью релейных выходов. Он может быть использован в промышленных процессах, системах управления освещением, сигнализацией, а также в других областях, где необходимо дистанционное управление и мониторинг состояния оборудования.
Преимущества M-7066PD CR включают:
- Высокая надёжность: благодаря опторелейным выходам, которые исключают механический износ и обеспечивают долгий срок службы.
- Гибкость настройки: возможность конфигурации значений при подаче питания и безопасных значений для каждого канала, что позволяет адаптировать устройство под специфические требования системы.
- Устойчивость к внешним воздействиям: защита от электростатических разрядов и широкий диапазон рабочих температур обеспечивают стабильную работу в сложных промышленных условиях.
- Удобство монтажа: компактные габариты и возможность установки на DIN-рейку упрощают интеграцию модуля в существующие системы управления.
Совместимость с протоколами Modbus RTU и DCON позволяет интегрировать M-7066PD CR в различные системы автоматизации и SCADA, обеспечивая эффективное управление и мониторинг состояния подключённых устройств. Это делает модуль универсальным решением для широкого спектра промышленных приложений.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 123 x 72 x 35 |
| Индикаторы ввода/вывода | 7 индикаторов релейного вывода |
| Потребление тока | 0.9 Вт |
| Сторожевой таймер | Есть |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Количество каналов релейного вывода | 7 |
| Установка значения при подаче питания | Есть, настраивается программно |
| Время восстановления | 0.2 мс |
| Установка безопасного значения | Есть, настраивается программно |
| Нагрузочная способность реле | 1 А @ 80 В |
| Тип каналов релейного вывода | Оптореле |
| Время переключения реле | 5 мс |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Интерфейс | RS-485 |
| Протоколы последовательной связи | Modbus RTU DCON |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для каждого канала и линии питания ±2 кВ для порта RS-485 |
| Тип устройства | Модуль дискретного вывода |
| Тип каналов | Релейный вывод |
