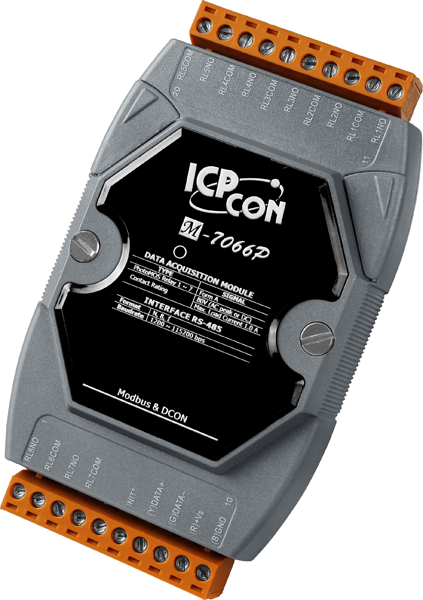

Модуль M-7066P от компании ICP DAS представляет собой устройство с семью каналами релейного вывода типа PhotoMOS, оснащённое интерфейсами DCON и Modbus RTU. Этот модуль предназначен для применения в системах автоматизации, где требуется надёжное и быстрое переключение сигналов с минимальными механическими износами.
Ключевые технические особенности:
- Количество каналов релейного вывода: 7, каждый с максимальной нагрузочной способностью 1 А при 80 В (AC или DC).
- Тип реле: PhotoMOS, обеспечивающее отсутствие искрения, механического износа и шума при переключении.
- Время восстановления: 0,2 мс, что гарантирует быструю реакцию на изменения сигналов.
- Время переключения реле: 5 мс, обеспечивая высокую скорость отклика системы.
- Интерфейсы связи: RS-485 с поддержкой протоколов DCON и Modbus RTU, обеспечивающие гибкость в интеграции с различными системами управления.
- Защита от перенапряжений: ESD защита до ±4 кВ для каждого канала и ±8 кВ для случайной точки, а также защита от EFT до ±4 кВ для каждого канала и линии питания, ±2 кВ для порта RS-485, соответствующие стандартам IEC 61000-4-2 и IEC 61000-4-4.
- Рабочие условия: температурный диапазон от -25°C до +75°C и влажность от 10% до 95% без конденсации, что позволяет использовать модуль в различных промышленных средах.
- Электропитание: постоянное напряжение от 10 до 30 В DC с потреблением 0,5 Вт, что обеспечивает энергоэффективность устройства.
- Монтаж: на DIN-рейку, что упрощает установку и обслуживание в распределительных щитах и шкафах управления.
- Размеры: 123 мм в высоту, 72 мм в ширину и 35 мм в глубину, что позволяет интегрировать модуль в ограниченные пространства.
Модуль M-7066P предназначен для использования в системах автоматизации, где требуется надёжное и быстрое переключение сигналов. Он идеально подходит для управления различными устройствами, такими как насосы, вентиляторы, освещение и другие исполнительные механизмы, требующие дистанционного управления с высокой скоростью отклика и без механического износа.
Преимущества и совместимость:
- Длительный срок службы: благодаря использованию PhotoMOS реле, модуль обеспечивает более длительный срок эксплуатации по сравнению с традиционными электромеханическими реле.
- Высокая скорость отклика: минимальное время переключения и восстановления позволяет эффективно управлять динамическими процессами в реальном времени.
- Гибкость интеграции: поддержка протоколов DCON и Modbus RTU обеспечивает совместимость с широким спектром систем управления и SCADA.
- Надёжность в сложных условиях: защита от перенапряжений и широкий диапазон рабочих температур делают модуль подходящим для эксплуатации в различных промышленных средах.
Модуль M-7066P от ICP DAS является надёжным и эффективным решением для задач, связанных с дистанционным управлением и мониторингом в промышленных системах автоматизации, обеспечивая высокую скорость отклика, долговечность и гибкость интеграции.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 123 x 72 x 35 |
| Потребление тока | 0.5 Вт |
| Сторожевой таймер | Есть |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Количество каналов релейного вывода | 7 |
| Установка значения при подаче питания | Есть, настраивается программно |
| Время восстановления | 0.2 мс |
| Установка безопасного значения | Есть, настраивается программно |
| Нагрузочная способность реле | 1 А @ 80 В |
| Тип каналов релейного вывода | Оптореле |
| Время переключения реле | 5 мс |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Интерфейс | RS-485 |
| Протоколы последовательной связи | Modbus RTU DCON |
| Изоляция каналов внутренней логики | 2000 В пост.тока |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для каждого канала и линии питания ±2 кВ для порта RS-485 |
| Тип устройства | Модуль дискретного вывода |
| Тип каналов | Релейный вывод |
