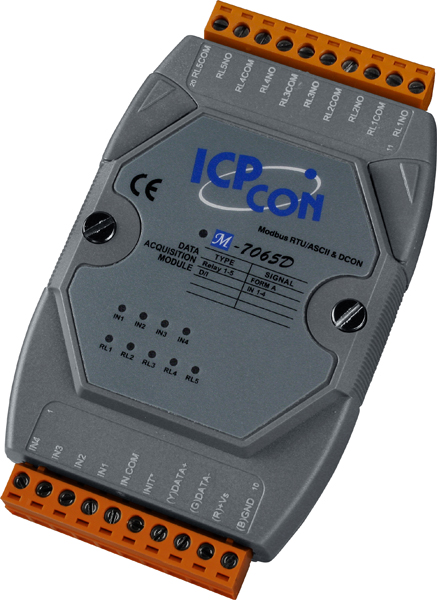

Модуль M-7065D-G CR M-7065D with LED Display (RoHS)

Модуль M-7065D-G CR от компании ICP DAS представляет собой устройство с четырьмя изолированными цифровыми входами и пятью релейными выходами типа Form A, оснащённое светодиодным индикатором. Этот модуль предназначен для интеграции в системы автоматизации, требующие надёжного ввода и вывода сигналов в промышленных условиях.

Ключевые технические особенности M-7065D-G CR включают:

• Цифровые входы: четыре канала с возможностью выбора типа подключения Sink или Source, поддерживающие работу с влажными контактами в диапазоне напряжений от +4 до +30 В постоянного тока. Каждый вход может функционировать как 16-битный счётчик, обеспечивая максимальное значение счёта 65535 и частоту входного сигнала до 100 Гц.
• Релейные выходы: пять каналов с силовыми реле типа Form A, способных переключать нагрузки до 5 А при 250 В переменного тока и 5 А при 30 В постоянного тока. Время срабатывания реле составляет 6 мс, а механический ресурс — до 20 миллионов циклов переключений.
• Интерфейс связи: RS-485 с поддержкой протоколов Modbus RTU и DCON, обеспечивающий скорость передачи данных от 1200 до 115200 бит/с. Это позволяет интегрировать модуль в различные системы управления и мониторинга.
• Защита и надёжность: защита от электростатического разряда (ESD) до ±4 кВ для каждого контакта и ±8 кВ для случайных точек, защита от перенапряжения на входах до ±35 В постоянного тока, а также внутренняя изоляция между полями модуля на уровне 3750 В постоянного тока, что повышает устойчивость устройства к электромагнитным помехам.
• Условия эксплуатации: рабочий диапазон температур от -25 до +75°C и влажность от 10 до 95% без конденсации, что делает модуль пригодным для использования в различных промышленных средах.

Области применения M-7065D-G CR включают:

• Автоматизация зданий: управление системами освещения, отопления и вентиляции.
• Промышленная автоматизация: мониторинг и управление технологическими процессами на производственных линиях.
• Машиностроение: интеграция в системы управления станками и оборудованием.
• Удалённое обслуживание и диагностика: сбор и передача данных с удалённых объектов для анализа и обслуживания.
• Испытательное оборудование: использование в качестве интерфейса для ввода и вывода сигналов в процессе тестирования.

Преимущества M-7065D-G CR включают:

• Возможность выбора типа подключения цифровых входов (Sink или Source), что повышает гибкость интеграции в различные системы.
• Поддержка двух протоколов связи (Modbus RTU и DCON), обеспечивающая совместимость с широким спектром устройств и систем управления.
• Конфигурируемые значения при подаче питания и безопасные значения, позволяющие адаптировать устройство под специфические требования приложения.
• Встроенный двойной сторожевой таймер (Dual Watchdog), повышающий надёжность работы устройства в критических приложениях.
• Компактные размеры (123 x 72 x 35 мм) и монтаж на DIN-рейку, упрощающие установку и экономящие пространство в распределительных щитах.

Модуль M-7065D-G CR является надёжным и гибким решением для задач ввода-вывода в промышленных системах автоматизации, обеспечивая высокую степень защиты и совместимость с различными стандартами и протоколами. Его использование способствует повышению эффективности и надёжности работы автоматизированных процессов.

Основные характеристики:
