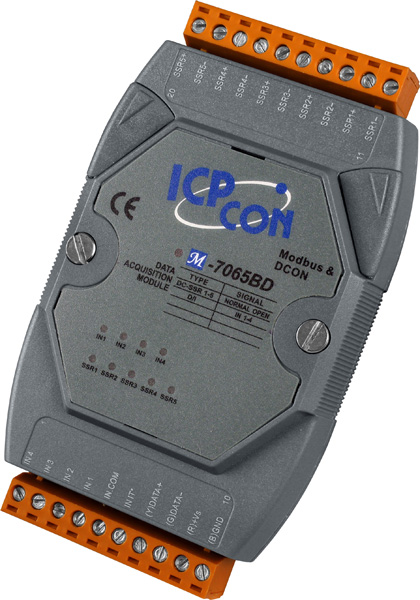

Модуль M-7065BD-G CR M-7065B-G with LED Display (Gray Cover) (ROSH)

Модуль M-7065BD-G CR от ICP DAS предназначен для расширения возможностей промышленных систем автоматизации, обеспечивая надежный интерфейс для ввода и вывода сигналов в условиях сложных промышленных сред. Устройство оснащено 4 каналами изолированного дискретного ввода и 5 каналами твердотельного релейного вывода постоянного тока, что делает его идеальным для применения в различных областях промышленности.

Ключевые технические особенности модуля M-7065BD-G CR включают:

• Дискретный ввод: 4 канала с возможностью выбора типа подключения (Sink/Source), поддерживающие входное напряжение от +4 до +30 В постоянного тока в закрытом состоянии и до +1 В в открытом. Входное сопротивление составляет 3 кОм, обеспечивая высокую чувствительность и точность измерений. Каждый канал может функционировать как 16-битный счетчик, что расширяет возможности мониторинга и контроля.
• Релейный вывод: 5 каналов с твердотельными реле (Form A), рассчитанных на нагрузку до 1 А при напряжении от 3 до 30 В постоянного тока. Время переключения реле составляет 1 мс, обеспечивая быструю реакцию системы. Твердотельные реле исключают механический износ, повышая надежность и долговечность устройства.
• Коммуникация: Интерфейс RS-485 с поддержкой протоколов Modbus RTU и DCON, обеспечивающий надежную и быструю передачу данных на скорости от 1200 до 115200 бит/с. Это позволяет интегрировать модуль в существующие системы автоматизации, поддерживающие эти протоколы.
• Защита и изоляция: Внутренняя изоляция каналов логики от поля достигает 3750 В постоянного тока, что обеспечивает защиту от электромагнитных помех и повышает надежность работы в промышленных условиях. Модуль оснащен защитой от перенапряжения до 35 В постоянного тока и защитой от неверной полярности, предотвращая повреждения при неправильном подключении.
• Условия эксплуатации: Рабочий диапазон температур от -25 до +75°C и влажности от 10 до 95% без конденсации позволяют использовать модуль в различных климатических условиях. Компактные габариты (123 x 72 x 35 мм) и монтаж на DIN-рейку обеспечивают удобство установки и экономию пространства в распределительных щитах.

Области применения модуля M-7065BD-G CR включают:

• Автоматизация зданий: Управление системами освещения, отопления, вентиляции и кондиционирования воздуха, а также мониторинг состояния различных датчиков и исполнительных механизмов.
• Промышленная автоматизация: Контроль технологических процессов, сбор данных с датчиков и управление исполнительными устройствами на производственных линиях.
• Машиностроение: Интеграция в системы управления станками и оборудованием для обеспечения точного контроля и мониторинга.
• Удаленное обслуживание и диагностика: Сбор и передача данных с удаленных объектов для анализа и диагностики состояния оборудования без необходимости физического присутствия.
• Испытательное оборудование: Использование в качестве интерфейса для подключения различных датчиков и исполнительных механизмов в лабораторных и испытательных установках.

Преимущества модуля M-7065BD-G CR включают:

• Высокая надежность: Твердотельные реле и изоляция каналов обеспечивают долгосрочную и бесперебойную работу устройства в сложных промышленных условиях.
• Гибкость подключения: Возможность выбора типа подключения для дискретных входов (Sink/Source) и поддержка различных протоколов связи позволяют интегрировать модуль в разнообразные системы автоматизации.
• Удобство монтажа: Компактные размеры и монтаж на DIN-рейку упрощают установку и экономят пространство в распределительных щитах.
• Защищенность: Встроенные механизмы защиты от перенапряжения и неверной полярности повышают устойчивость устройства к внешним воздействиям и продлевают его срок службы.

Модуль M-7065BD-G CR от ICP DAS представляет собой надежное и эффективное решение для расширения функциональности промышленных систем автоматизации, обеспечивая высокую гибкость, надежность и простоту интеграции в различные области применения.
