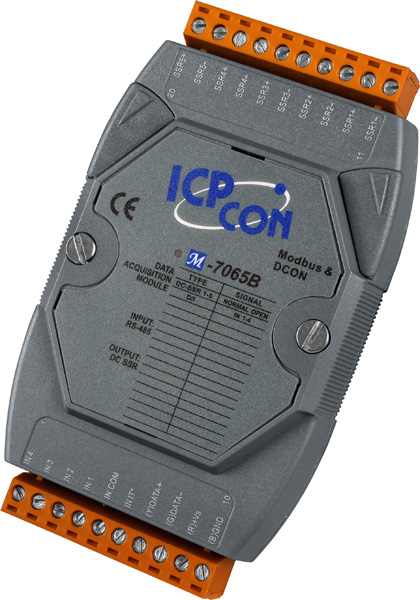

Модуль M-7065B-G CR 4-channel Isolated Digital Input and 5-channel DC SSR Output Module using the DC

Модуль M-7065B-G CR от ICP DAS предназначен для интеграции в системы автоматизации, требующие надежного ввода и вывода сигналов с изоляцией. Он оснащен четырьмя каналами изолированного цифрового ввода и пятью каналами твердотельного релейного вывода постоянного тока, что делает его подходящим для различных промышленных приложений.

**Ключевые технические особенности:**

• Цифровой ввод: 4 канала с типом "мокрый контакт" (wet contact), поддерживающие входное напряжение от +4 до +30 В постоянного тока в закрытом состоянии и до +1 В в открытом. Входное сопротивление составляет 3 кОм, обеспечивая высокую чувствительность и точность считывания сигналов. Максимальная частота входных импульсов достигает 100 Гц, а минимальная ширина импульса — 5 мс. Каждый канал оснащен 16-битным счетчиком с диапазоном от 0 до 65 535, что позволяет точно измерять количество импульсов за определенный период.
• Релейный вывод: 5 каналов с твердотельными реле (Form A), способными коммутировать ток до 1 А при напряжении от 3 до 30 В постоянного тока. Время включения и выключения реле составляет 1 мс, обеспечивая быструю реакцию системы. Реле имеют длительный срок службы, рассчитанный на 2 миллиона механических и 100 тысяч электрических циклов переключения, что снижает потребность в техническом обслуживании.
• Изоляция и защита: Внутренняя изоляция между каналами и логикой достигает 3750 В постоянного тока, что предотвращает влияние помех и повышает надежность работы устройства. Модуль оснащен защитой от перенапряжения ±35 В постоянного тока и защитой от электростатического разряда (ESD) согласно IEC 61000-4-2: ±4 кВ для каждого канала и ±8 кВ для случайной точки, обеспечивая дополнительную защиту в промышленных условиях.
• Интерфейс и протоколы связи: Для передачи данных используется интерфейс RS-485, поддерживающий скорости передачи от 1200 до 115200 бит/с. Модуль совместим с протоколами Modbus RTU и DCON, что обеспечивает гибкость при интеграции в различные системы автоматизации.
• Питание и монтаж: Рабочее напряжение питания составляет от 10 до 30 В постоянного тока, а потребляемая мощность — 0,6 Вт. Модуль имеет габаритные размеры 123 x 72 x 35 мм и предназначен для монтажа на DIN-рейку, что упрощает его установку в распределительные щиты и шкафы управления.

**Области применения и целевая аудитория:**

Модуль M-7065B-G CR идеально подходит для использования в системах автоматизации зданий, промышленного оборудования, а также в приложениях, требующих надежного ввода и вывода сигналов с изоляцией. Он может быть интегрирован в системы управления для мониторинга и управления различными процессами, такими как контроль состояния оборудования, управление освещением, вентиляцией и другими системами. Целевая аудитория включает инженеров, занимающихся проектированием и обслуживанием систем автоматизации, а также компании, предоставляющие решения в области промышленной автоматизации.

**Преимущества и совместимость:**

• Высокая надежность: Длительный срок службы реле и защита от перенапряжений обеспечивают стабильную работу устройства в различных условиях эксплуатации.
• Гибкость интеграции: Поддержка двух распространенных протоколов связи (Modbus RTU и DCON) позволяет легко интегрировать модуль в существующие системы автоматизации.
• Удобство монтажа: Компактные размеры и возможность монтажа на DIN-рейку упрощают установку и экономят пространство в распределительных щитах.
• Защищенность: Высокий уровень изоляции и защита от электростатического разряда повышают устойчивость устройства к внешним помехам и продлевают его срок службы.

Модуль M-7065B-G CR от ICP DAS представляет собой надежное и эффективное решение для задач ввода и вывода сигналов в системах автоматизации, обеспечивая высокую производительность и гибкость при интеграции в различные промышленные приложения.
