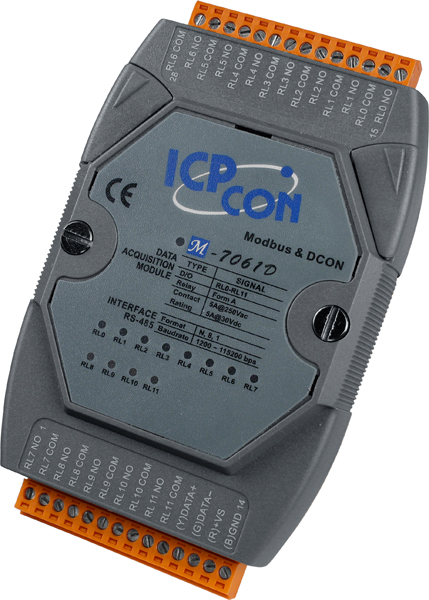

Модуль M-7061D-G CR M-7061D with LED Display (RoHS)

Модуль M-7061D-G CR от компании ICP DAS представляет собой устройство с 12 каналами силового релейного вывода, оснащённое светодиодной индикацией и поддерживающее протоколы Modbus RTU и DCON. Это решение предназначено для интеграции в системы автоматизации, требующие надёжного и эффективного управления релейными выходами.

Ключевые технические особенности модуля M-7061D-G CR включают:

• Количество каналов релейного вывода: 12 силовых реле (Form A), обеспечивающих надёжное коммутационное управление.
• Нагрузочная способность реле: 5 А при 250 В переменного тока и 5 А при 30 В постоянного тока, что позволяет управлять различными типами нагрузок.
• Время переключения реле: 10 мс, обеспечивающее быструю реакцию системы на управляющие сигналы.
• Время восстановления реле: 5 мс, минимизируя задержки при переключении.
• Механическая износостойкость: 20 миллионов переключений, гарантируя долгосрочную эксплуатацию устройства.
• Электрическая износостойкость: 100 тысяч переключений, подтверждая надёжность при длительном использовании.
• Системные индикаторы: один индикатор питания/передачи данных и 12 индикаторов релейного вывода для визуального контроля состояния устройства.
• Интерфейс связи: RS-485 с поддержкой протоколов Modbus RTU и DCON, обеспечивающий гибкость в интеграции с различными системами управления.
• Скорость передачи данных: от 1200 до 115200 бит/с, позволяющая адаптировать устройство под требования конкретного приложения.
• Рабочее напряжение: 10–30 В постоянного тока, обеспечивая совместимость с различными источниками питания.
• Защита от перенапряжения: ±3 кВ для линии питания, повышая устойчивость устройства к внешним электрическим воздействиям.
• Изоляция каналов внутренней логики: 3750 В постоянного тока, обеспечивая защиту от возможных электрических помех.
• Защита от электростатического разряда (ESD): ±4 кВ для каждого канала и ±8 кВ для случайной точки, повышая надёжность работы в условиях электростатических помех.
• Защита от быстрых транзиентных помех (EFT): ±4 кВ для линии питания, обеспечивая устойчивость к коротким импульсным помехам.
• Рабочая температура: от -25 до +75°C, позволяя использовать устройство в различных климатических условиях.
• Температура хранения: от -40 до +85°C, обеспечивая сохранность устройства при транспортировке и хранении.
• Рабочая влажность: 10–95% без образования конденсата, расширяя возможности применения в различных средах.
• Потребление тока: 2,3 Вт, что способствует энергоэффективности системы.
• Материал корпуса: пластик, обеспечивающий лёгкость и надёжность конструкции.
• Монтаж: на DIN-рейку, упрощая установку и обслуживание устройства.
• Сторожевой таймер: наличие функции сторожевого таймера повышает надёжность работы системы.
• Установка безопасного значения: возможность программной настройки безопасных значений при потере связи или подаче питания, обеспечивая защиту подключённых устройств.
• Установка значения при подаче питания: возможность программной настройки значений при включении питания, позволяя адаптировать устройство под специфические требования системы.

Модуль M-7061D-G CR предназначен для применения в различных областях промышленной автоматизации, включая системы управления технологическими процессами, системы безопасности, а также в оборудовании, требующем надёжного и быстрого управления релейными выходами. Его возможности по интеграции с различными системами управления и гибкость настройки делают его подходящим для широкого спектра промышленных приложений.

Преимущества использования модуля M-7061D-G CR включают:

• Надёжность: высокая механическая и электрическая износостойкость, а также защита от различных типов помех обеспечивают долгосрочную и стабильную работу устройства.
• Гибкость: поддержка различных протоколов связи и возможность программной настройки параметров позволяют адаптировать устройство под конкретные требования системы.
• Устойчивость к внешним воздействиям: широкий диапазон рабочих температур и защита от перенапряжений обеспечивают надёжную эксплуатацию в различных условиях.
• Энергоэффективность: низкое потребление тока способствует снижению эксплуатационных расходов.
• Удобство монтажа: компактные размеры и возможность монтажа на DIN-рейку упрощают установку и обслуживание устройства.

Совместимость модуля M-7061D-G CR с другими устройствами ICP DAS и поддержка стандартных протоколов связи позволяют интегрировать его в существующие системы автоматизации без значительных изменений в инфраструктуре. Это делает его эффективным решением для модернизации и расширения функциональности промышленных систем управления.
