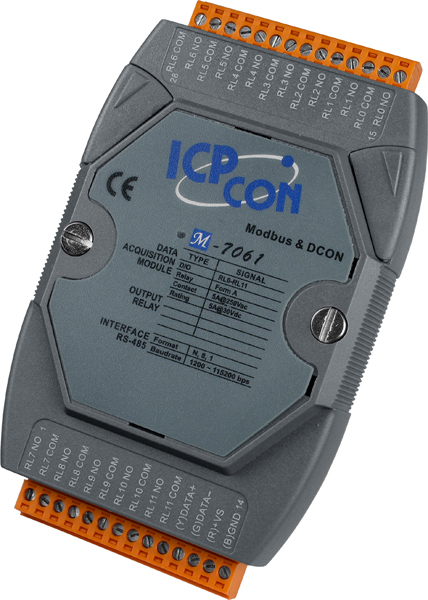

Модуль M-7061-G CR 12-channel Relay Output Module (RoHS)

Модуль M-7061-G CR от ICP DAS представляет собой устройство с 12 каналами силового релейного вывода, предназначенное для интеграции в системы автоматизации и управления. Он обеспечивает надежное и эффективное управление различными электрическими нагрузками в промышленных приложениях.

**Ключевые технические особенности:**

• Количество каналов релейного вывода: 12 (тип Form A).
• Нагрузочная способность реле: 5 А при 250 В переменного тока и 5 А при 30 В постоянного тока.
• Время переключения реле: 10 мс.
• Время восстановления реле: 5 мс.
• Механическая износостойкость: 20 миллионов переключений.
• Электрическая износостойкость: 100 000 переключений.
• Интерфейс связи: RS-485 с поддержкой протоколов Modbus RTU и DCON.
• Скорость передачи данных: от 1200 до 115200 бит/с.
• Рабочее напряжение: 10–30 В постоянного тока.
• Потребление энергии: 1,7 Вт.
• Габаритные размеры: 123 x 72 x 35 мм.
• Монтаж: на DIN-рейку.
• Рабочая температура: от –25 до +75°C.
• Температура хранения: от –40 до +85°C.
• Рабочая влажность: 10–95% без конденсации.
• Защита от перенапряжения: ±3 кВ для линии питания.
• Изоляция каналов внутренней логики: 3750 В постоянного тока.
• Защита от электростатического разряда (ESD): ±4 кВ для каждого канала, ±8 кВ для случайной точки.
• Защита от быстрых переходных процессов (EFT): ±4 кВ для линии питания.

**Области применения и целевая аудитория:**

Модуль M-7061-G CR предназначен для использования в различных сферах промышленной автоматизации, включая:

• Автоматизация зданий.
• Фабричная автоматизация.
• Автоматизация машин.
• Удаленное обслуживание и диагностика.
• Испытательное оборудование.

**Преимущества и совместимость:**

• Конфигурируемые значения при подаче питания и безопасные значения: позволяют программно устанавливать начальные и безопасные состояния реле, обеспечивая гибкость в настройке системы.
• Двойной сторожевой таймер: повышает надежность работы устройства, обеспечивая защиту от сбоев в работе модуля и коммуникации.
• Защита от электромагнитных помех: наличие защиты от электростатического разряда (ESD), быстрых переходных процессов (EFT) и перенапряжений (Surge) повышает устойчивость устройства к внешним воздействиям.
• Широкий диапазон рабочих температур: от –25 до +75°C, что позволяет использовать модуль в различных климатических условиях.
• Совместимость с протоколами Modbus RTU и DCON: обеспечивает легкую интеграцию с различными системами управления и мониторинга.

Модуль M-7061-G CR является надежным и эффективным решением для управления высокомощными нагрузками в промышленных системах автоматизации, обеспечивая гибкость, надежность и защиту в различных эксплуатационных условиях.
