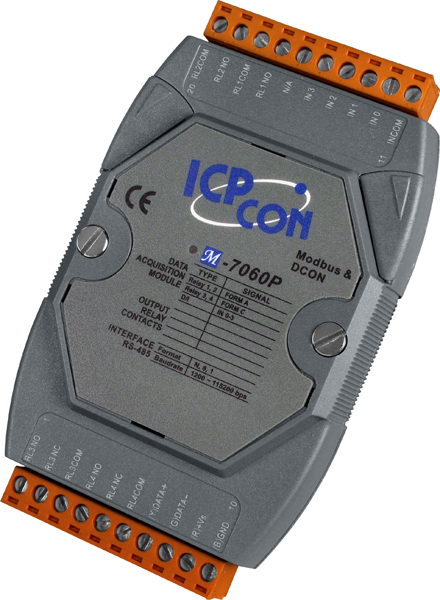

Модуль M-7060P-G CR 4-channel Isolated DI and 4-channel Relay Output Module with DCON and Modbus Pro

Модуль M-7060P-G CR от компании ICP DAS представляет собой устройство с четырьмя изолированными каналами дискретного ввода и четырьмя каналами релейного вывода, предназначенное для интеграции в системы автоматизации и управления промышленными процессами. Модуль обеспечивает надежную изоляцию сигналов, что повышает устойчивость системы к помехам и защищает оборудование от перенапряжений.

**Ключевые технические особенности:**

• Дискретный ввод: 4 канала с входным сопротивлением 10 кОм, поддерживающие типы подключения Sink и Source. Напряжение в открытом состоянии: до +4 В постоянного тока; в закрытом состоянии: от +10 до +50 В постоянного тока.
• Релейный вывод: 4 канала с механической износостойкостью 10 миллионов переключений. Типы реле: Form A (2 канала) и Form C (2 канала). Нагрузочная способность: до 10 А при 250 В переменного тока для Form C (NO) и 6 А при 250 В переменного тока для Form C (NC); до 10 А при 30 В постоянного тока и 16 А при 250 В переменного тока для Form A.
• Интерфейсы и протоколы: Интерфейс RS-485 с поддержкой протоколов Modbus RTU и DCON, обеспечивающих гибкость в интеграции с различными системами управления.
• Электрическая изоляция: Внутренняя изоляция каналов логики до 3750 В постоянного тока, защита от электростатического разряда (ESD) ±4 кВ для каждого канала и ±8 кВ для случайной точки, защита от перенапряжений ±3 кВ для линии питания.
• Условия эксплуатации: Рабочая температура от -25 до +75°C, влажность от 10% до 95% без конденсации, что позволяет использовать модуль в различных промышленных средах.
• Питание: Рабочее напряжение от 10 до 30 В постоянного тока с защитой от неверной полярности и потреблением тока 1,4 Вт.

**Области применения и целевая аудитория:**

Модуль M-7060P-G CR предназначен для использования в системах автоматизации, где требуется надежный ввод и вывод дискретных сигналов с изоляцией. Он идеально подходит для применения в следующих сферах:

• Промышленная автоматизация: Управление технологическими процессами, мониторинг состояния оборудования, сбор данных с датчиков и исполнительных механизмов.
• Энергетика: Контроль и управление распределением электроэнергии, мониторинг состояния оборудования на подстанциях и в распределительных сетях.
• Системы безопасности: Интеграция с системами сигнализации, контроля доступа и видеонаблюдения для обеспечения комплексной безопасности объектов.
• Умные здания: Управление освещением, отоплением, вентиляцией и другими системами зданий для повышения энергоэффективности и комфорта.

**Преимущества и совместимость:**

• Гибкость подключения: Возможность использования каналов дискретного ввода как источников или приемников, что упрощает интеграцию с различными типами датчиков и исполнительных устройств.
• Высокая износостойкость: Длительный срок службы релейных контактов (до 10 миллионов переключений) и высокая механическая износостойкость обеспечивают надежную работу в течение длительного времени.
• Защита от помех: Модуль оснащен защитой от электромагнитных помех, что повышает устойчивость системы к внешним воздействиям и снижает вероятность сбоев.
• Совместимость: Поддержка стандартных протоколов Modbus RTU и DCON обеспечивает легкую интеграцию с различными системами управления и мониторинга.

Модуль M-7060P-G CR от ICP DAS является надежным и эффективным решением для задач ввода-вывода в промышленных системах автоматизации, обеспечивая высокую степень изоляции, гибкость подключения и защиту от внешних помех.
