Артикул:
M-7060D-G CR
Характеристики
Полное наименование:
—

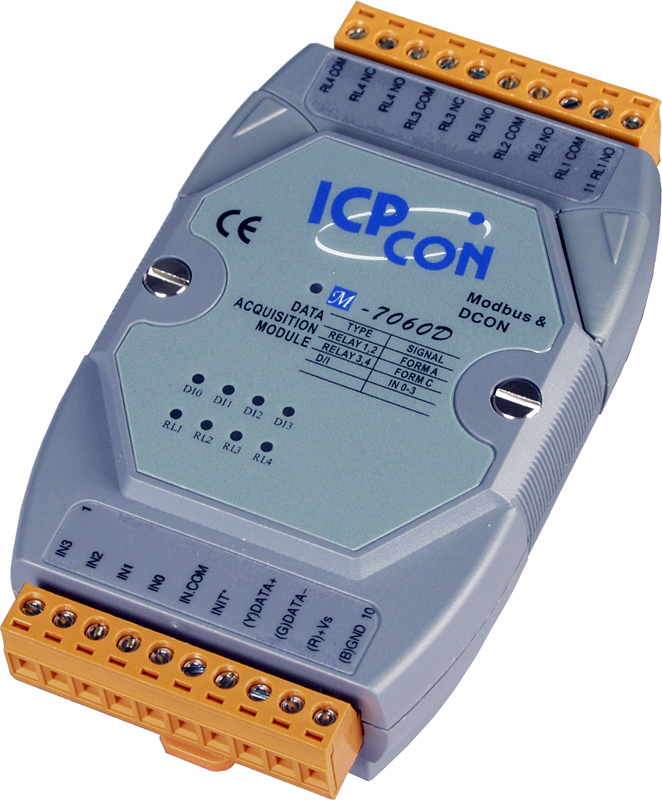

Модуль M-7060D-G CR M-7060 with LED Display (Gray Cover) (RoHS)
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Модуль M-7060D-G CR от ICP DAS представляет собой устройство с четырьмя изолированными каналами дискретного ввода и четырьмя каналами сигнального релейного вывода. Он оснащён светодиодной индикацией и поддерживает протокол Modbus RTU, что делает его эффективным решением для промышленной автоматизации.
**Ключевые технические особенности:**
- Дискретный ввод: 4 канала с гальванической изоляцией 3750 В, поддерживающие типы входов Sink и Source. Напряжение включения: +4 ~ +30 В постоянного тока; напряжение выключения: до +1 В постоянного тока. Входное сопротивление: 3 кОм.
- Релейный вывод: 4 канала с двумя реле Form A и двумя Form C. Нагрузочная способность: 0,6 А при 125 В переменного тока и 2 А при 30 В постоянного тока. Время переключения реле: 3 мс; время восстановления: 2 мс. Электрическая износостойкость: 500 000 переключений.
- Интерфейс связи: RS-485 с поддержкой протокола Modbus RTU. Скорость передачи данных: от 1200 до 115200 бит/с. Формат данных: N, 8, 1.
- Питание и защита: Рабочее напряжение: 10 ~ 30 В постоянного тока; потребляемая мощность: 1,4 Вт. Защита от перенапряжения: ±35 В постоянного тока; защита от электростатического разряда: ±4 кВ для каждого канала.
- Условия эксплуатации: Рабочая температура: -25 ~ +75 °C; температура хранения: -40 ~ +85 °C; влажность: 10 ~ 95%, без конденсации.
**Области применения и целевая аудитория:**
Модуль M-7060D-G CR предназначен для использования в системах промышленной автоматизации, где требуется надежный ввод и вывод дискретных сигналов. Он идеально подходит для предприятий, занимающихся контролем и мониторингом технологических процессов, а также для систем сигнализации и управления оборудованием.
**Преимущества и совместимость:**
- Гибкость подключения: Возможность монтажа на DIN-рейку обеспечивает удобство установки в распределительных щитах и шкафах управления.
- Индикация состояния: Светодиодные индикаторы для каждого канала ввода и вывода позволяют оперативно отслеживать состояние сигналов и реле.
- Программная поддержка: Совместимость с протоколом Modbus RTU обеспечивает интеграцию с широким спектром промышленного оборудования и систем управления.
- Надежность: Высокая механическая и электрическая износостойкость реле гарантирует долгосрочную эксплуатацию устройства в условиях промышленного применения.
Модуль M-7060D-G CR от ICP DAS является надежным и эффективным решением для задач ввода и вывода дискретных сигналов в системах промышленной автоматизации, обеспечивая высокую степень изоляции, гибкость подключения и простоту интеграции с существующим оборудованием.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Индикаторы ввода/вывода | 8 индикаторов дискретного ввода и релейного вывода |
| Габаритные размеры, мм | 123 x 72 x 35 |
| Потребление тока | 1.4 Вт |
| Сторожевой таймер | Есть |
| Тип каналов дискретного ввода | Мокрый контакт |
| Защита от перенапряжения | ±35 В пост. ±3 кВ для линии питания |
| Входное сопротивление | 3 кОм |
| Количество каналов дискретного ввода | 4 |
| Напряжение в закрытом состоянии | Мокрый контакт: +4 ~ 30 В пост. |
| Тип подключения каналов дискретного ввода | Sink/Source |
| Напряжение в открытом состоянии | Мокрый контакт: +1 В пост.макс. |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Количество каналов релейного вывода | 4 |
| Установка значения при подаче питания | Есть, настраивается программно |
| Механическая износостойкость | 100000000 переключений |
| Время восстановления | 2 мс |
| Установка безопасного значения | Есть, настраивается программно |
| Нагрузочная способность реле | 0.6 А @ 125 В пер.; 2 А @ 30 В пост. |
| Электрическая износостойкость | 500000 переключений |
| Тип каналов релейного вывода | Сигнальное реле, Form A x 2, Form C x 2 |
| Время переключения реле | 3 мс |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Интерфейс | RS-485 |
| Протоколы последовательной связи | Modbus RTU DCON |
| Изоляция каналов внутренней логики | 3750 В пост.тока |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Защита EFT (IEC 61000-4-4) | ±2 кВ для линии питания |
| Максимальная частота входного сигнала | 100 Гц |
| Минимальная ширина импульса | 5 мс |
| Максимальное разрешение счетчика | 16 бит |
| Тип устройства | Модуль дискретного ввода Модуль дискретного вывода |
| Тип каналов | Дискретный ввод Релейный вывод |
