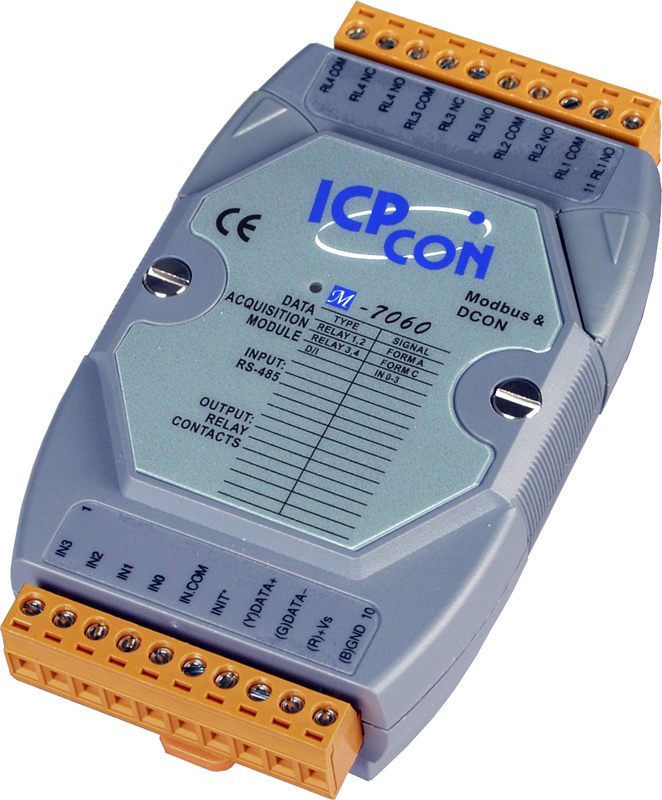

Модуль M-7060-G CR от компании ICP DAS представляет собой устройство с четырьмя изолированными каналами дискретного ввода и четырьмя каналами релейного вывода, предназначенное для интеграции в системы автоматизации и управления. Он обеспечивает надежную изоляцию сигналов и защиту от перенапряжений, что делает его подходящим для использования в промышленных условиях.
Ключевые технические особенности модуля M-7060-G CR включают:
- Четыре канала дискретного ввода с типом "мокрый контакт" и входным сопротивлением 3 кОм, поддерживающие напряжения в открытом состоянии до +1 В и в закрытом состоянии от +4 до +30 В постоянного тока.
- Четыре канала релейного вывода с сигнальными реле Form A (2 канала) и Form C (2 канала), обеспечивающие нагрузочную способность 0,6 А при 125 В переменного тока и 2 А при 30 В постоянного тока. Время переключения реле составляет 3 мс, а механическая износостойкость достигает 100 миллионов переключений.
- Защита от перенапряжений на входах и выходах: ±35 В для постоянного тока и ±3 кВ для линии питания, что повышает надежность работы устройства в условиях электромагнитных помех.
- Интерфейс RS-485 с поддержкой протоколов Modbus RTU и DCON, обеспечивающий скорость передачи данных от 1200 до 115200 бит/с и позволяющий интегрировать модуль в различные системы управления и мониторинга.
- Рабочий диапазон температур от -25 до +75°C и рабочая влажность от 10% до 95% без образования конденсата, что делает устройство пригодным для эксплуатации в различных климатических условиях.
- Габаритные размеры 123 x 72 x 35 мм и возможность монтажа на DIN-рейку, обеспечивающие удобство установки в распределительных щитах и шкафах управления.
Модуль M-7060-G CR предназначен для использования в системах автоматизации, где требуется надежный сбор и передача данных с изолированными входами и релейными выходами. Он может быть интегрирован в системы управления технологическими процессами, системы мониторинга и управления оборудованием, а также в системы сигнализации и оповещения. Благодаря своей изоляции и защите от перенапряжений, модуль обеспечивает надежную работу в промышленных условиях, где присутствуют электромагнитные помехи и перепады напряжения.
Преимущества модуля M-7060-G CR включают:
- Высокая изоляция сигналов, обеспечивающая защиту от помех и повышающая надежность системы.
- Гибкость подключения благодаря поддержке различных протоколов связи и типов входов/выходов.
- Простота монтажа на DIN-рейку, что ускоряет процесс установки и обслуживания.
- Широкий диапазон рабочих температур, позволяющий использовать модуль в различных климатических условиях.
Модуль M-7060-G CR совместим с различными системами автоматизации и управления, поддерживающими протоколы Modbus RTU и DCON. Его можно интегрировать в существующие системы без необходимости значительных изменений в инфраструктуре, что делает его эффективным решением для расширения и модернизации промышленных систем управления.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 123 x 72 x 35 |
| Потребление тока | 1.0 Вт |
| Сторожевой таймер | Есть |
| Тип каналов дискретного ввода | Мокрый контакт |
| Защита от перенапряжения | ±35 В пост. ±3 кВ для линии питания |
| Входное сопротивление | 3 кОм |
| Количество каналов дискретного ввода | 4 |
| Напряжение в закрытом состоянии | Мокрый контакт: +4 ~ 30 В пост. |
| Тип подключения каналов дискретного ввода | Sink/Source |
| Напряжение в открытом состоянии | Мокрый контакт: +1 В пост.макс. |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Количество каналов релейного вывода | 4 |
| Установка значения при подаче питания | Есть, настраивается программно |
| Механическая износостойкость | 100000000 переключений |
| Время восстановления | 2 мс |
| Установка безопасного значения | Есть, настраивается программно |
| Нагрузочная способность реле | 0.6 А @ 125 В пер.; 2 А @ 30 В пост. |
| Электрическая износостойкость | 500000 переключений |
| Тип каналов релейного вывода | Сигнальное реле, Form A x 2, Form C x 2 |
| Время переключения реле | 3 мс |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Интерфейс | RS-485 |
| Протоколы последовательной связи | Modbus RTU DCON |
| Изоляция каналов внутренней логики | 3750 В пост.тока |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Защита EFT (IEC 61000-4-4) | ±2 кВ для линии питания |
| Максимальная частота входного сигнала | 100 Гц |
| Минимальная ширина импульса | 5 мс |
| Максимальное разрешение счетчика | 16 бит |
| Тип устройства | Модуль дискретного ввода Модуль дискретного вывода |
| Тип каналов | Дискретный ввод Релейный вывод |
