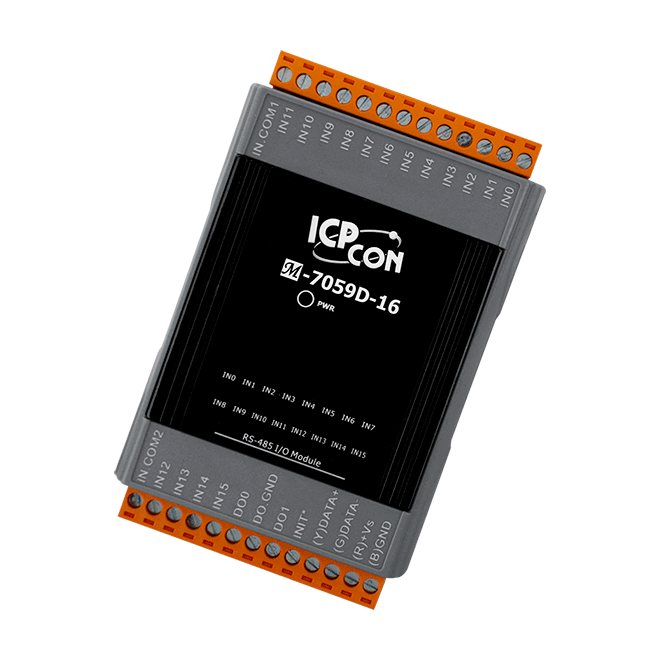

Модуль M-7059D-16-G CR 16-ch Isolated DI (Wet, 10~80 VAC/15~80 VDC) Module with LED Display using DC

Модуль M-7059D-16-G CR от компании ICP DAS предназначен для промышленного применения в системах автоматизации, обеспечивая надежный и изолированный дискретный ввод и вывод сигналов. Устройство оснащено 16 каналами дискретного ввода с поддержкой мокрых контактов и 2 каналами дискретного вывода, что делает его универсальным решением для различных задач.

Ключевые технические особенности модуля включают:

• 16 каналов дискретного ввода с диапазоном напряжений от 10 до 80 В переменного тока и от ±15 до ±80 В постоянного тока, что обеспечивает гибкость при подключении различных типов сигналов.
• 2 канала дискретного вывода с выходным напряжением от 5 до 50 В постоянного тока, поддерживающие режим Sink, что позволяет управлять внешними устройствами с различными требованиями к выходному сигналу.
• 16-битные счетчики с максимальной частотой входного сигнала до 100 Гц и минимальной шириной импульса 5 мс, обеспечивающие точный учет и обработку входных сигналов.
• Гальваническая изоляция каналов внутренней логики на уровне 3750 В постоянного тока, что повышает устойчивость устройства к электромагнитным помехам и защищает от перенапряжений.
• Интерфейс RS-485 с поддержкой протоколов Modbus RTU и DCON, обеспечивающий надежную и быструю передачу данных на расстоянии до 1200 метров при скорости передачи от 1200 до 115200 бит/с.
• Светодиодный дисплей и индикаторы состояния, позволяющие оперативно отслеживать работу устройства и диагностировать возможные неисправности.
• Защита от перенапряжения до 120 В для переменного и постоянного тока, а также защита от короткого замыкания и перегрузки до 1.4 А, что повышает надежность эксплуатации в промышленных условиях.
• Рабочие условия: температура от -25 до +75°C, влажность от 10 до 95% без конденсации, что позволяет использовать модуль в различных климатических зонах и производственных средах.

Модуль M-7059D-16-G CR идеально подходит для применения в системах автоматизации, где требуется надежный и изолированный ввод и вывод дискретных сигналов. Он может быть интегрирован в системы управления технологическими процессами, системы мониторинга и контроля, а также в системы безопасности, где необходима обработка сигналов с различных датчиков и исполнительных механизмов. Благодаря гибкости в подключении различных типов сигналов и высокой степени защиты, устройство обеспечивает стабильную и безопасную работу в сложных промышленных условиях.

При выборе модуля M-7059D-16-G CR важно учитывать совместимость с существующими системами и требования к интерфейсам связи. Устройство поддерживает стандартный интерфейс RS-485, что обеспечивает его интеграцию с большинством промышленных контроллеров и систем управления, использующих этот интерфейс. Также следует учитывать условия эксплуатации, включая диапазон рабочих температур и влажности, чтобы обеспечить оптимальную работу устройства в конкретных условиях.

Основные характеристики:
