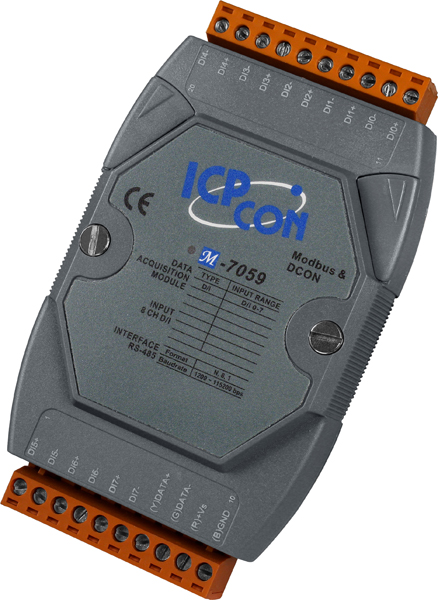

Модуль M-7059 CR от компании ICP DAS представляет собой 8-канальный изолированный модуль дискретного ввода, предназначенный для работы с сигналами переменного тока в диапазоне 10–80 В. Каждый канал оснащён 16-битным счётчиком, что обеспечивает высокую точность измерений и контроля.
Ключевые технические особенности устройства включают:
- Гальваническая изоляция входных каналов: ±2 кВ, обеспечивающая защиту от электрических помех и повышающих надёжность работы в промышленных условиях.
- Типы входных сигналов: поддержка мокрых контактов с уровнями логического "0" от 0 до 3 В и логического "1" от 10 до 80 В переменного тока.
- Интерфейс связи: RS-485 с поддержкой протоколов Modbus RTU и DCON, что обеспечивает совместимость с широким спектром промышленного оборудования.
- Скорость передачи данных: от 1200 до 115200 бит/с, позволяющая гибко настраивать систему под требования конкретного приложения.
- Защита от перенапряжений: до 100 В для переменного и постоянного тока, что повышает устойчивость устройства к внешним электрическим воздействиям.
- Рабочие условия: температурный диапазон от -25 до +75 °C и влажность от 10 до 95% без конденсации, что делает модуль пригодным для эксплуатации в различных климатических условиях.
Области применения M-7059 CR включают системы автоматизации зданий, контроль промышленных процессов, системы мониторинга и управления, где требуется надёжный сбор и обработка сигналов переменного тока. Модуль идеально подходит для интеграции в системы SCADA, PLC и другие промышленные контроллеры, обеспечивая эффективный и безопасный сбор данных с различных устройств.
Преимущества M-7059 CR:
- Высокая надёжность: благодаря гальванической изоляции и защите от перенапряжений, модуль обеспечивает стабильную работу в сложных промышленных средах.
- Гибкость интеграции: поддержка стандартных протоколов Modbus RTU и DCON позволяет легко интегрировать модуль в существующие системы автоматизации.
- Устойчивость к внешним воздействиям: широкий диапазон рабочих температур и влажности расширяет возможности применения устройства в различных климатических условиях.
Модуль M-7059 CR является надёжным решением для задач по сбору и обработке дискретных сигналов переменного тока в промышленных системах, обеспечивая высокую точность, гибкость и устойчивость к внешним воздействиям.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 123 x 72 x 35 |
| Потребление тока | 0.3 Вт |
| Сторожевой таймер | Есть |
| Тип каналов дискретного ввода | Мокрый контакт |
| Защита от перенапряжения | 100 В перем./пост. макс. |
| Входное сопротивление | 10 кОм |
| Количество каналов дискретного ввода | 8 |
| Напряжение в закрытом состоянии | Мокрый контакт: 3 В перем./пост. макс. |
| Тип подключения каналов дискретного ввода | Sink/Source |
| Напряжение в открытом состоянии | Мокрый контакт: 10 ~ 80 В перем./±15 ~ ±80 В пост. |
| Изоляция каналов | ±2 кВ |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Интерфейс | RS-485 |
| Протоколы последовательной связи | Modbus RTU DCON |
| Изоляция каналов внутренней логики | 3750 В пост.тока |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для линии питания |
| Максимальная частота входного сигнала | 100 Гц |
| Минимальная ширина импульса | 5 мс |
| Максимальное разрешение счетчика | 16 бит |
| Тип устройства | Модуль дискретного ввода |
| Тип каналов | Дискретный ввод |
