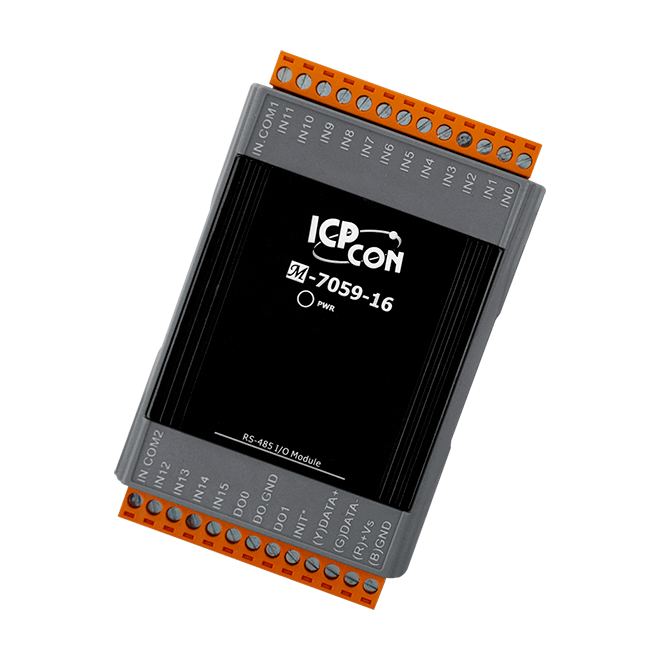

Модуль M-7059-16-G CR 16-ch Isolated DI (Wet, 10~80 VAC/15~80 VDC) Module using DCON and Modbus Prot

Модуль M-7059-16-G CR от компании ICP DAS предназначен для расширения возможностей систем автоматизации за счет предоставления 16 каналов изолированного дискретного ввода и 2 каналов дискретного вывода. Устройство поддерживает протоколы Modbus RTU и DCON, обеспечивая гибкость в интеграции с различными промышленными контроллерами и системами управления.

Ключевые технические особенности модуля включают:

• 16 каналов изолированного дискретного ввода с диапазоном напряжений от 10 до 80 В переменного тока и от ±15 до ±80 В постоянного тока, что позволяет подключать различные типы датчиков и устройств с соответствующими выходами.
• 2 канала дискретного вывода с диапазоном напряжений от 5 до 50 В постоянного тока, поддерживающие тип подключения Sink, что обеспечивает совместимость с различными исполнительными механизмами.
• 16-битные счетчики на каждом канале ввода, позволяющие точно измерять частоту входных сигналов до 100 Гц с минимальной шириной импульса 5 мс, что важно для приложений, требующих высокой точности учета импульсных сигналов.
• Интерфейс RS-485 с поддержкой скорости передачи данных от 1200 до 115200 бит/с, обеспечивающий надежную и быструю передачу данных на большие расстояния.
• Защита от перенапряжения до 120 В для переменного и постоянного тока, а также защита от электростатических разрядов (ESD) до ±4 кВ для каждого канала и ±8 кВ для случайной точки, что повышает надежность работы устройства в промышленных условиях.
• Изоляция каналов внутренней логики на уровне 3750 В постоянного тока, обеспечивающая защиту от помех и повышающие устойчивость системы к внешним воздействиям.
• Рабочий диапазон температур от -25 до +75 °C и рабочая влажность от 10 до 95% без образования конденсата, что позволяет использовать модуль в различных климатических условиях.
• Монтаж на DIN-рейку с габаритными размерами 121 x 76 x 42 мм и потреблением тока 0,4 Вт, что упрощает установку и интеграцию в существующие системы автоматизации.

Модуль M-7059-16-G CR идеально подходит для применения в системах мониторинга и управления, где требуется подключение множества дискретных входов и выводов, таких как системы управления технологическими процессами, системы сигнализации и оповещения, а также в оборудовании, требующем точного учета импульсных сигналов. Благодаря поддержке протоколов Modbus RTU и DCON, устройство легко интегрируется с различными промышленными контроллерами и системами управления, обеспечивая гибкость и масштабируемость решений.

Среди преимуществ использования модуля M-7059-16-G CR можно отметить:

• Высокую степень изоляции между входами и внутренней логикой, что повышает надежность системы и защищает от внешних помех.
• Гибкость подключения благодаря поддержке различных диапазонов напряжений и типов подключения, что упрощает интеграцию с разнообразными устройствами.
• Устойчивость к внешним воздействиям благодаря защите от перенапряжений и электростатических разрядов, что увеличивает срок службы устройства в сложных эксплуатационных условиях.
• Простоту монтажа на стандартную DIN-рейку, что ускоряет процесс установки и снижает затраты на обслуживание.

Модуль M-7059-16-G CR от ICP DAS представляет собой надежное и высокотехнологичное решение для расширения возможностей систем автоматизации, обеспечивая точность, гибкость и устойчивость к внешним воздействиям в различных промышленных приложениях.
