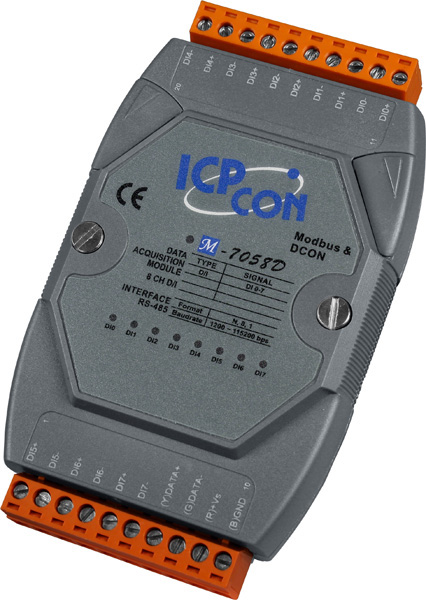

Модуль M-7058D CR M-7058 with LED Display (RoHS)

Модуль M-7058D CR от компании ICP DAS представляет собой устройство с 8 каналами изолированного дискретного ввода, предназначенное для интеграции в системы промышленной автоматизации. Каждый канал поддерживает входные сигналы переменного и постоянного тока, обеспечивая гибкость в подключении различных типов датчиков и устройств.

Ключевые технические особенности модуля включают:

• Типы входных сигналов: Мокрый контакт с диапазоном напряжений от 80 до 250 В для переменного тока и от ±80 до ±250 В для постоянного тока.
• Гальваническая изоляция: Каждый канал изолирован с напряжением до 2000 В, что повышает надежность системы и защищает от помех.
• Интерфейс связи: RS-485 с поддержкой протоколов Modbus RTU и DCON, обеспечивающих эффективную передачу данных на скорости от 1200 до 115200 бит/с.
• Счетчик: Максимальное разрешение 16 бит, частота входного сигнала до 100 Гц и минимальная ширина импульса 5 мс, что позволяет точно измерять параметры сигналов.
• Индикаторы: Светодиодные индикаторы для отображения состояния питания, передачи данных и состояния каждого канала ввода/вывода, упрощая диагностику и обслуживание.
• Электропитание: Рабочее напряжение от 10 до 30 В постоянного тока с защитой от неверной полярности, что обеспечивает гибкость в выборе источника питания.
• Условия эксплуатации: Рабочая температура от -25 до +75°C и влажность от 10 до 95% без конденсации, что позволяет использовать модуль в различных климатических условиях.
• Защита: Защита от перенапряжений до 300 В для переменного и постоянного тока, защита от электростатических разрядов (ESD) до ±4 кВ для каждого канала и ±8 кВ для случайной точки, а также защита от быстрых транзиентов (EFT) до ±4 кВ для линии питания, обеспечивая надежную работу в промышленных средах.

Модуль M-7058D CR предназначен для использования в системах мониторинга и управления, где требуется надежный сбор данных с различных датчиков и устройств. Он идеально подходит для применения в таких областях, как:

• Энергетика: мониторинг состояния оборудования и учет потребления энергии.
• Промышленное производство: контроль технологических процессов и сбор данных с датчиков.
• Системы безопасности: интеграция с датчиками сигнализации и контроля доступа.
• Умные здания: управление освещением, отоплением и вентиляцией на основе данных с датчиков.

Преимущества модуля M-7058D CR включают:

• Гибкость подключения: Поддержка различных типов входных сигналов и протоколов связи позволяет интегрировать модуль в разнообразные системы автоматизации.
• Надежность: Высокий уровень защиты от помех и перенапряжений обеспечивает стабильную работу в промышленных условиях.
• Удобство эксплуатации: Светодиодные индикаторы и компактные размеры облегчают монтаж и обслуживание устройства.

Модуль M-7058D CR совместим с другими устройствами ICP DAS, поддерживающими протоколы Modbus RTU и DCON, что позволяет создавать масштабируемые и эффективные системы автоматизации. Его можно интегрировать с контроллерами, шлюзами и другими модулями ввода/вывода для реализации комплексных решений в области промышленной автоматизации.

Основные характеристики:
