Артикул:
M-7058D-16-G CR
Характеристики
Полное наименование:
—

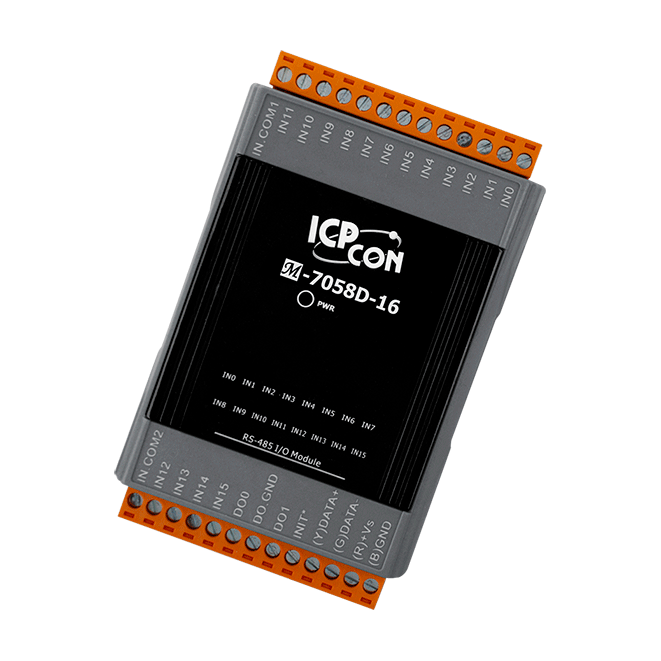

Модуль M-7058D-16-G CR 16-ch Isolated DI (Wet, 80~250 VAC/VDC) Module with LED Display using DCON and Modbus Protocols (Gray Cover) (RoHS)
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Модуль M-7058D-16-G CR от компании ICP DAS предназначен для изолированного дискретного ввода сигналов с 16 каналами, поддерживающими «мокрый» контакт. Это устройство обеспечивает надежный сбор и обработку данных в промышленных системах автоматизации, где требуется высокая степень изоляции и защита от внешних помех.
Ключевые технические особенности модуля M-7058D-16-G CR включают:
- Количество каналов ввода: 16 изолированных каналов с «мокрым» контактом, поддерживающих напряжение от 80 до 250 В переменного и от ±100 до ±250 В постоянного тока.
- Входное сопротивление: 150 кОм, обеспечивающее высокую чувствительность и точность измерений.
- Защита от перенапряжения: до 300 В для переменного и постоянного тока, а также защита от короткого замыкания и перегрузки до 1,4 А, что повышает надежность эксплуатации.
- Изоляция каналов внутренней логики: 3750 В постоянного тока, обеспечивающая защиту от электрических помех и повышающие устойчивость системы.
- Интерфейс связи: RS-485 с поддержкой протоколов Modbus RTU и DCON, обеспечивающий гибкость интеграции в различные системы управления.
- Скорость передачи данных: от 1200 до 115200 бит/с, что позволяет адаптировать устройство под требования конкретного приложения.
- Рабочие условия: температурный диапазон от -25 до +75 °C и влажность от 10 до 95% без конденсации, что делает модуль подходящим для эксплуатации в различных климатических условиях.
- Габаритные размеры: 121 x 76 x 42 мм, что позволяет устанавливать устройство в ограниченных пространствах на DIN-рейке.
Модуль M-7058D-16-G CR находит применение в различных областях промышленности, включая:
- Системы автоматизации зданий: для мониторинга и управления различными устройствами, такими как освещение, системы безопасности и отопление.
- Энергетика: для сбора данных с оборудования, работающего на высоких напряжениях, с целью мониторинга и диагностики.
- Промышленное оборудование: для интеграции в системы управления машинами и процессами, требующими изолированного ввода сигналов.
Преимущества модуля M-7058D-16-G CR включают:
- Высокая степень изоляции: защита от перенапряжений и электрических помех обеспечивает надежную работу в сложных промышленных условиях.
- Гибкость интеграции: поддержка стандартных протоколов связи и различных типов входных сигналов позволяет легко интегрировать модуль в существующие системы.
- Надежность: защита от короткого замыкания и перегрузки, а также широкий диапазон рабочих температур и влажности обеспечивают долговечность устройства.
Модуль M-7058D-16-G CR совместим с различными системами автоматизации и управления, поддерживающими протоколы Modbus RTU и DCON. Его можно интегрировать в существующие инфраструктуры без необходимости значительных изменений в оборудовании или программном обеспечении, что делает его эффективным решением для расширения функциональности промышленных систем.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 121 x 76 x 42 |
| Индикаторы ввода/вывода | 16 индикаторов дискретного ввода |
| Потребление тока | 0.4 Вт |
| Сторожевой таймер | Есть |
| Тип каналов дискретного ввода | Мокрый контакт |
| Защита от перенапряжения | 300 В перем./пост. макс. ±2 кВ для линии питания 60 В пост. |
| Входное сопротивление | 150 кОм |
| Количество каналов дискретного ввода | 16 |
| Напряжение в закрытом состоянии | Мокрый контакт: 30 В перем./пост. макс. |
| Тип подключения каналов дискретного ввода | Sink/Source |
| Напряжение в открытом состоянии | Мокрый контакт: 80 ~ 250 В перем./±100 ~ 250 В пост. |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Интерфейс | RS-485 |
| Протоколы последовательной связи | Modbus RTU DCON |
| Изоляция каналов внутренней логики | 3750 В пост.тока |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Защита EFT (IEC 61000-4-4) | ±2 кВ для линии питания |
| Тип подключения каналов дискретного вывода | Sink |
| Установка безопасного значения | Есть, настраивается программно |
| Напряжение нагрузки | 5 ~ 50 В пост. |
| Защита от короткого замыкания | Есть |
| Защита от перегрузки | 1.4 A |
| Количество каналов дискретного вывода | 2 |
| Тип каналов дискретного вывода | Открытый коллектор Тип 'открытый коллектор' |
| Максимальная нагрузка на канал | 600 мА |
| Установка значения при подаче питания | Есть, настраивается программно |
| Максимальная частота входного сигнала | 100 Гц |
| Минимальная ширина импульса | 5 мс |
| Максимальное разрешение счетчика | 16 бит |
| Тип устройства | Модуль дискретного ввода Модуль дискретного вывода |
| Тип каналов | Дискретный ввод Дискретный вывод |
