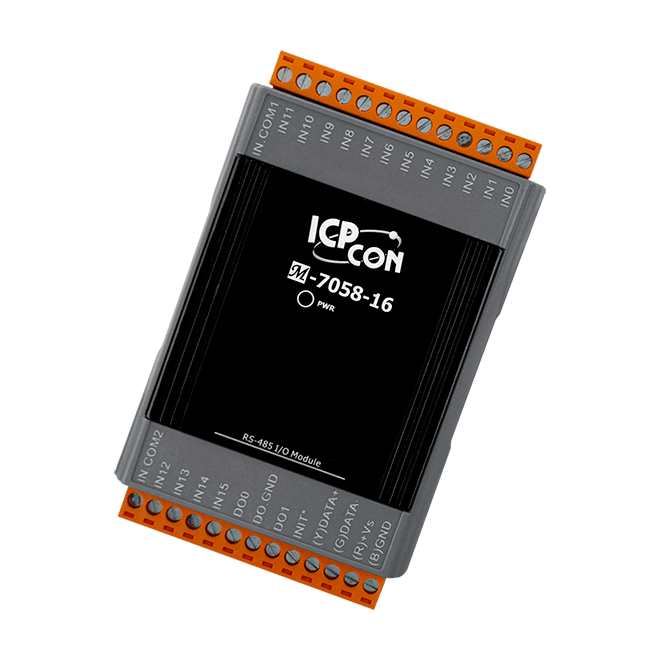

Модуль M-7058-16-G CR от ICP DAS предназначен для изолированного дискретного ввода сигналов с 16 каналами, поддерживающими мокрые контакты с диапазоном напряжений от 80 до 250 В переменного и от ±100 до ±250 В постоянного тока. Устройство оснащено двумя каналами дискретного вывода с открытым коллектором (Sink) и диапазоном напряжений от 5 до 50 В постоянного тока. Модуль использует интерфейс RS-485 и поддерживает протоколы Modbus RTU и DCON, обеспечивая гибкость в интеграции с различными системами автоматизации.
Ключевые технические особенности M-7058-16-G CR включают:
- Габаритные размеры: 121 x 76 x 42 мм, что позволяет компактно размещать устройство в распределительных щитах и шкафах управления.
- Потребление тока: 0,4 Вт, обеспечивая эффективное использование энергии в промышленных приложениях.
- Сторожевой таймер: наличие функции сторожевого таймера повышает надежность системы, автоматически перезагружая устройство в случае сбоев.
- Защита от перенапряжения: 300 В для переменного и постоянного тока, ±2 кВ для линии питания, ±60 В для постоянного тока, что обеспечивает защиту от внешних электрических помех.
- Входное сопротивление: 150 кОм, обеспечивая высокую чувствительность и точность при считывании сигналов.
- Изоляция каналов внутренней логики: 3750 В постоянного тока, гарантируя защиту от высоковольтных импульсов и повышая надежность работы устройства.
- Скорость передачи данных: от 1200 до 115200 бит/с, позволяя адаптировать скорость обмена данными под требования конкретного приложения.
- Рабочие условия: температурный диапазон от -25 до +75 °C и влажность от 10 до 95% без конденсации, что делает модуль подходящим для эксплуатации в различных климатических условиях.
Области применения M-7058-16-G CR включают системы мониторинга и управления в энергетике, автоматизацию промышленных процессов, системы безопасности и контроля доступа, а также в любых других сферах, где требуется надежный сбор и обработка сигналов с высоковольтных дискретных входов. Модуль обеспечивает эффективную интеграцию с существующими системами автоматизации благодаря поддержке стандартных протоколов Modbus RTU и DCON, а также интерфейсу RS-485, широко используемому в промышленной автоматизации.
Преимущества M-7058-16-G CR:
- Гибкость подключения: поддержка различных протоколов и интерфейсов позволяет интегрировать модуль в разнообразные системы автоматизации.
- Высокая степень защиты: изоляция и защита от перенапряжений обеспечивают надежную работу устройства в сложных электрических средах.
- Надежность: сторожевой таймер и защита от неверной полярности повышают устойчивость системы к сбоям и внешним воздействиям.
- Универсальность: широкий диапазон рабочих температур и влажности позволяет использовать модуль в различных климатических условиях.
Модуль M-7058-16-G CR является надежным и эффективным решением для задач по изолированному дискретному вводу сигналов в промышленных системах автоматизации, обеспечивая высокую степень защиты, гибкость подключения и надежность в эксплуатации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 121 x 76 x 42 |
| Потребление тока | 0.4 Вт |
| Сторожевой таймер | Есть |
| Тип каналов дискретного ввода | Мокрый контакт |
| Защита от перенапряжения | 300 В перем./пост. макс. ±2 кВ для линии питания 60 В пост. |
| Входное сопротивление | 150 кОм |
| Количество каналов дискретного ввода | 16 |
| Напряжение в закрытом состоянии | Мокрый контакт: 30 В перем./пост. макс. |
| Тип подключения каналов дискретного ввода | Sink/Source |
| Напряжение в открытом состоянии | Мокрый контакт: 80 ~ 250 В перем./±100 ~ 250 В пост. |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Интерфейс | RS-485 |
| Протоколы последовательной связи | Modbus RTU DCON |
| Изоляция каналов внутренней логики | 3750 В пост.тока |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Защита EFT (IEC 61000-4-4) | ±2 кВ для линии питания |
| Тип подключения каналов дискретного вывода | Sink |
| Установка безопасного значения | Есть, настраивается программно |
| Напряжение нагрузки | 5 ~ 50 В пост. |
| Защита от короткого замыкания | Есть |
| Защита от перегрузки | 1.4 A |
| Количество каналов дискретного вывода | 2 |
| Тип каналов дискретного вывода | Открытый коллектор Тип 'открытый коллектор' |
| Максимальная нагрузка на канал | 600 мА |
| Установка значения при подаче питания | Есть, настраивается программно |
| Максимальная частота входного сигнала | 100 Гц |
| Минимальная ширина импульса | 5 мс |
| Максимальное разрешение счетчика | 16 бит |
| Тип устройства | Модуль дискретного ввода Модуль дискретного вывода |
| Тип каналов | Дискретный ввод Дискретный вывод |
