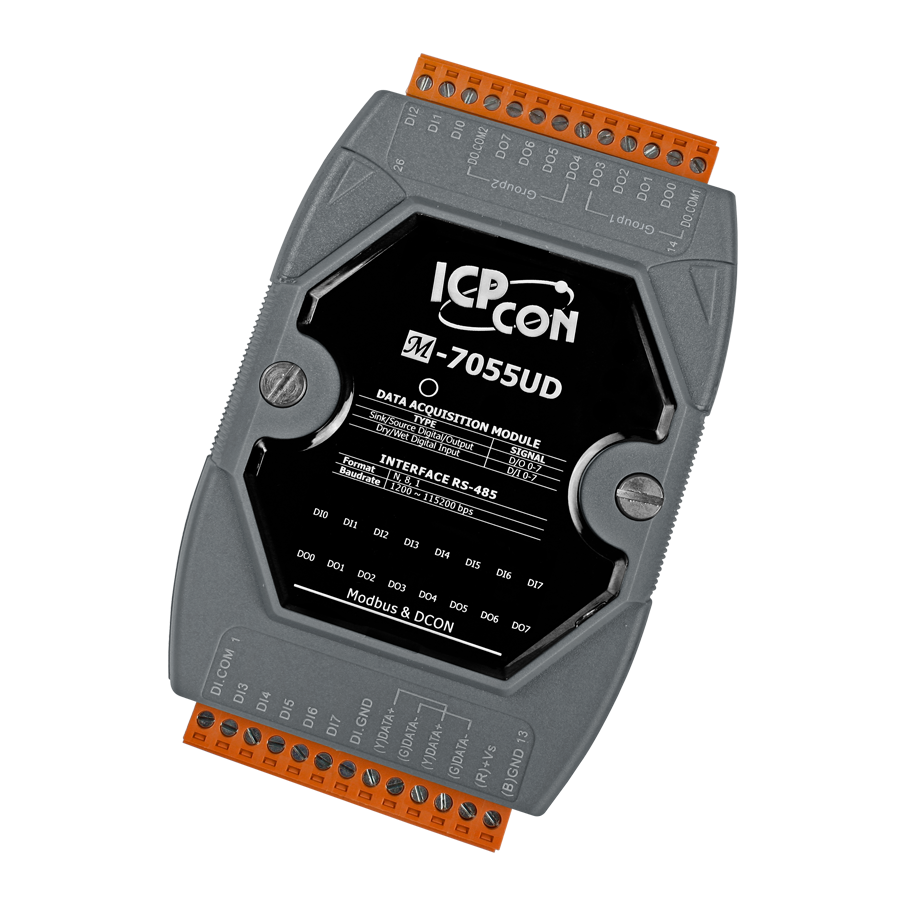

Модуль M-7055UD CR M-7055U with LED Display (RoHS)

Модуль M-7055UD CR от компании ICP DAS представляет собой устройство для изолированного дискретного ввода и вывода, оснащённое светодиодным индикатором. Он предназначен для интеграции в системы автоматизации, требующие надёжного и эффективного управления цифровыми сигналами.

**Ключевые технические особенности:**

• Дискретный ввод: 8 каналов с возможностью подключения как сухого, так и мокрого контакта. Напряжение в открытом состоянии для сухого контакта — замкнут на GND, для мокрого контакта — от +10 до +50 В постоянного тока. Входное сопротивление составляет 10 кОм, обеспечивая высокую чувствительность и точность считывания сигналов.
• Дискретный вывод: 8 каналов с типом подключения Sink/Source. Напряжение нагрузки варьируется от +3,5 до +80 В постоянного тока, что позволяет управлять различными исполнительными механизмами. Максимальный выходной ток на канал достигает 650 мА, обеспечивая достаточную мощность для управления нагрузками.
• Интерфейс связи: RS-485 с поддержкой протоколов Modbus RTU и DCON, что гарантирует совместимость с широким спектром промышленного оборудования и систем управления.
• Защита и изоляция: Внутренняя изоляция каналов логики составляет 2000 В постоянного тока, обеспечивая защиту от электромагнитных помех. Дополнительные меры защиты включают защиту от перенапряжения до 70 В и защиту от короткого замыкания, что повышает надёжность эксплуатации устройства в сложных промышленных условиях.
• Условия эксплуатации: Рабочая температура от -25 до +75°C и влажность от 10 до 95% без конденсации позволяют использовать модуль в различных климатических зонах и производственных средах.
• Энергопотребление: Модуль потребляет 1,0 Вт, что способствует снижению энергозатрат при длительной эксплуатации.
• Монтаж: Компактные габариты (123 x 72 x 35 мм) и возможность монтажа на DIN-рейку обеспечивают удобство установки в распределительных щитах и шкафах управления.

**Области применения и целевая аудитория:**

Модуль M-7055UD CR идеально подходит для использования в системах автоматизации, где требуется надёжный и изолированный ввод и вывод цифровых сигналов. Он может быть интегрирован в системы управления технологическими процессами, системы мониторинга и управления оборудованием, а также в системы безопасности и сигнализации. Целевая аудитория включает инженеров и технических специалистов, занимающихся проектированием и обслуживанием промышленных автоматизированных систем.

**Преимущества и совместимость:**

• Высокая степень изоляции: Обеспечивает защиту от электромагнитных помех и повышает надёжность работы системы.
• Широкий диапазон рабочих температур: Позволяет использовать модуль в различных климатических условиях без потери функциональности.
• Совместимость с промышленными протоколами: Поддержка Modbus RTU и DCON обеспечивает лёгкую интеграцию с существующими системами управления.
• Компактные размеры и удобство монтажа: Способствуют экономии пространства и упрощают процесс установки в распределительных щитах и шкафах управления.

Модуль M-7055UD CR от ICP DAS представляет собой надёжное и эффективное решение для задач изолированного дискретного ввода и вывода в промышленных автоматизированных системах, обеспечивая высокую степень защиты, совместимость с промышленными протоколами и удобство монтажа.
